工业废料回收挤压造粒设备结构设计

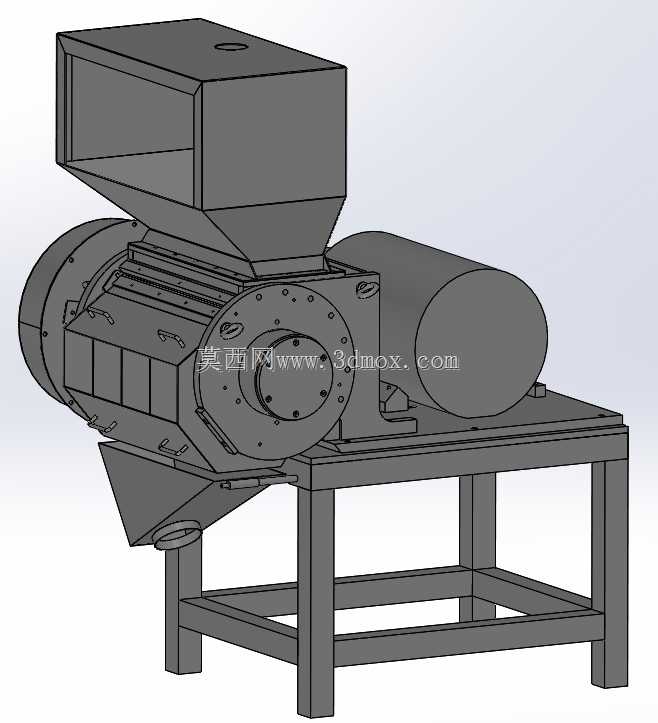

　　这套造粒设备的三维结构，主要面向工业固废回收处理场景，适配塑料边角料、废膜料、轻度结块粉料的回收造粒前段工序，区别于熔融挤出类造粒设备，该结构主打冷态挤压切粒，无需配套加热模头组件，可直接将破碎后的松散废料挤压成均匀颗粒，方便后续的储运、再加工投料。从整体布局来看，设备采用上方进料、侧方驱动、下方出料的排布逻辑，顶部的扩口式进料斗做了大倾角导料设计，进料口的长宽尺寸匹配常规人工投料、皮带机送料的作业边界，可避免散料在进料段卡滞架桥，料斗下部直接连通挤压腔体，腔体外侧做了分段式快拆盖板设计，日常清理腔体积料、更换易损件时无需整体拆解腔体，可大幅缩短设备维护的停机时长。

　　驱动端采用卧式电机直连减速腔体的布局，电机安装座与主机架做了一体化焊接设计，安装面预留了调整腰型孔，可在装配、维护时调整皮带张紧度或者联轴器同轴度，避免传动偏载带来的轴承异常磨损。挤压腔体内部的转子组件做了模块化设计，挤压叶片与切粒刀座采用分体式装配结构，叶片磨损后可单独更换，无需整体更换转子轴，降低长期使用的备件成本。腔体端盖采用法兰式螺栓连接，端盖上预留了轴承座安装位与密封槽，配套的接触式密封结构可阻挡细粉料进入轴承腔，避免粉料磨损轴承滚珠，延长核心转动部件的使用寿命。

　　下部的机架采用矩形钢管焊接成型，整体为框架式结构，四条支腿做了等高设计，底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制操作平台上，机架的上层承托梁做了加厚处理，可承载挤压腔体、电机满负荷运行时的动载荷，避免设备运行时出现共振抖动。机架下部的出料口为斜向导流结构，成型后的颗粒可顺着导流板直接落入下方的集料箱或者输送设备，不会在机架内部积料。

　　从设计思路上看，这套结构优先考虑了回收场景的设备耐用性，所有与物料接触的腔体内壁、转子叶片都做了加厚处理，可适配含少量硬质杂质的回收料处理，不会因为少量金属、硬质塑料块混入就出现叶片崩裂、腔体变形的问题。设备的整体安装边界充分考虑了中小型回收车间的空间限制，整机宽度控制在常规车间通道的通行尺寸以内，设备侧面预留了足够的维护操作空间，日常巡检时可直接在侧面观察腔体运行状态、检查电机温升，无需额外预留超大的检修场地。

　　在功能适配性上，该设备可通过调整转子转速、出料筛网孔径来适配不同物料的造粒需求，处理较软的塑料膜料时可适当提高转子转速，提升出料效率；处理结块粉料时可降低转速，提升挤压密实度，保证成型颗粒的均匀度。设备的传动部位全部做了安全防护设计，联轴器、传动轮外侧预留了防护罩安装位，实际投产时加装防护罩后可避免操作过程中的机械伤害风险，符合工业设备的安全设计规范。整套结构的装配逻辑清晰，所有零部件的安装顺序符合机械装配的工艺要求，没有出现干涉、无法装配的结构问题，各个连接部位的螺栓规格、安装空间都预留了足够的扳手操作余量，现场装配、后期拆解都十分便利。
