1吨定臂式起重吊运设备结构设计

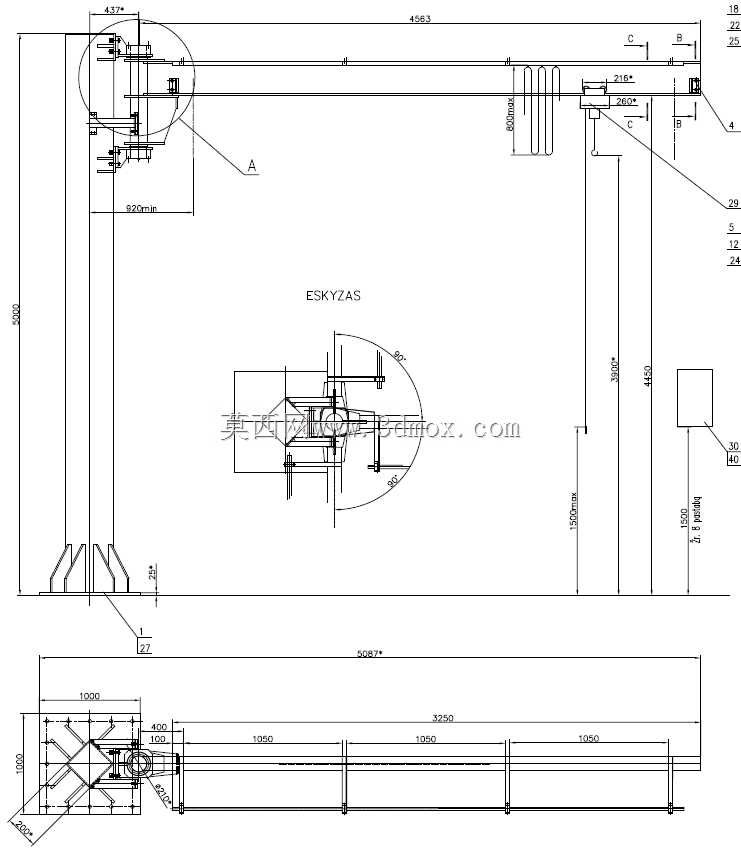

　　这款1吨级起重臂起重机的结构设计，首先锚定的是中小型机加工车间、仓储库区的定点物料转运场景，这类场景往往不需要大跨度的移动龙门吊，也无需覆盖全厂区的重型桥式起重机，仅需在固定工位完成1吨以内的工件上下料、模具转序、成件物料的短距离吊运作业，设备的安装边界适配常见的厂房立柱间距，从图纸标注的尺寸来看，立柱安装端的基础占用面积极小，不会过度挤占车间的生产作业通道，悬臂的伸出长度覆盖工位周边3至5米的作业半径，完全满足单工位周边的物料堆垛区、设备操作区、临时存放区之间的吊运需求，避免大吨位起重设备的能耗浪费与空间占用问题。

　　从功能特性上看，该设备采用定臂式结构设计，相比伸缩臂结构，整体刚性更强，在额定1吨载荷下的臂架下挠量控制在工程允许的安全范围内，起升机构沿臂架下翼缘的轨道运行，运行阻力小，手动推拉即可实现吊重的水平移位，无需额外配置水平行走的动力机构，降低了设备的制造成本与后期维护难度，端部设置的限位结构可以避免行走滑车脱轨，立柱与悬臂的连接部位采用回转支承结构，可实现360度全范围回转，覆盖立柱周边的环形作业区域，相比半回转式的悬臂吊，作业覆盖范围无死角，适配工位周边多区域的物料转运需求。

　　设计思路上，整个结构优先考虑安装便捷性与结构可靠性，立柱底部采用地脚螺栓与混凝土基础固定，基础预埋深度根据现场地面承载情况适配常规工业厂房的地面承重标准，无需额外做特殊的地基加固处理，对于已投产的车间改造场景十分友好，不需要大规模破坏现有地面结构。臂架的截面采用变截面设计，靠近立柱连接端的截面高度更大，向悬臂端部逐步收窄，这种设计既匹配了臂架不同位置的弯矩分布规律，靠近立柱处弯矩最大，采用更大截面提升抗弯能力，端部弯矩小，减小截面降低自重，同时也减少了臂架端部的自重下挠，提升了端部的额定起升高度，避免吊重与地面设备发生干涉。

　　从安装边界尺寸来看，设备的整体高度适配常规6米层高的标准工业厂房，臂架下沿的净空高度满足常见机床设备、料架的上方通行需求，不会出现吊重无法越过工位周边设备的问题，回转部位的间隙设计预留了足够的安全距离，臂架回转过程中不会与厂房立柱、墙面管线发生碰撞，行走滑车的滚轮采用包胶设计，运行过程中噪音低，不会对车间的作业环境造成噪音污染，起升机构的吊点位置设置了防脱钩装置，避免吊重过程中索具滑脱引发安全事故。

　　在实际应用中，这类设备常配套在数控车床、加工中心、小型压力机等设备旁，用于完成毛坯件上料、成品件下线、工装夹具更换等吊运作业，相比人工搬运，大幅降低了作业人员的劳动强度，也避免了重型工件人工搬运过程中的磕碰损伤与安全风险，在仓储场景中，可用于货架的高层存取货作业，配合手动葫芦或电动葫芦，可实现不同高度层的物料转运，设备的整体结构拆解后可分体运输，现场安装仅需完成立柱固定、臂架吊装、机构调试几个步骤，安装周期短，投用速度快，后期维护仅需定期对回转支承、行走滚轮、起升机构的运动部位加注润滑脂，检查连接螺栓的紧固情况即可，维护成本极低，非常适合中小型生产企业的工位级起重作业需求。结构设计中充分考虑了不同现场的适配性，臂架长度可根据实际工位的覆盖范围需求做等比例调整，立柱高度也可根据厂房的实际层高做适配修改，基础连接孔位可根据现场预埋地脚的实际位置做微调，不需要重新制作整体结构，具备较强的场景适配能力，所有受力部位的焊缝均采用连续角焊缝设计，焊后做应力消除处理，避免长期载荷作用下焊缝出现疲劳开裂问题，关键受力销轴采用调质处理的合金结构钢制作，具备足够的抗剪切与抗挤压强度，保障设备长期满载作业下的结构安全。
