大吨位重载卷扬绞车结构设计

项目分类:起重机 发布时间:2022-01-13 ID:497184
  • 大吨位重载卷扬绞车结构设计

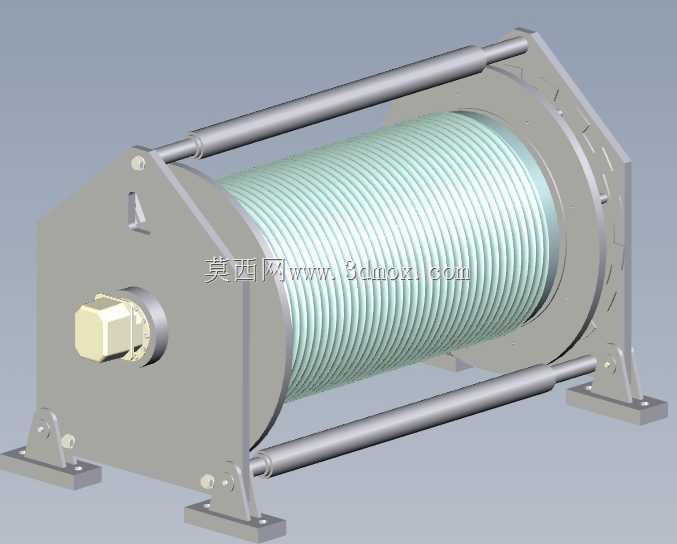

  在矿山井下重型设备移位、大型桥梁构件吊装就位、海洋平台锚泊定位、重型货场装卸作业这类需要大吨位牵引力的场景里,这类20吨级绞车是核心的牵引与起升执行单元,区别于轻小型电动葫芦,它的结构冗余度、承载能力都针对长时重载、冲击载荷工况做了针对性强化。从结构布局来看,这套绞车采用对称式双墙板支撑结构,两侧墙板通过上下两根横向拉杆做刚性连接,底部带一体化安装底座,底座上预留的地脚螺栓孔可以直接和设备机架、混凝土基础做刚性固定,安装时需要保证两侧墙板的同轴度公差控制在0.2mm以内,避免卷筒运转时出现偏磨、轴承载荷不均的问题。卷筒部分采用折线绳槽设计,绳槽的导程匹配常用的20mm直径起重钢丝绳,多层缠绕时可以有效避免乱绳、咬绳问题,

  卷筒两端的挡边高度比最外层钢丝绳高出至少2.5倍绳径,防止钢丝绳受冲击时脱出绳槽,卷筒内部的主轴采用合金锻钢材质,通过调心滚子轴承和两侧墙板连接,能承受起吊时的径向载荷与一定的轴向窜动,适配重载下的结构微变形。驱动端采用直联式减速驱动布局,驱动单元直接安装在一侧墙板的支座上,输出轴和卷筒主轴通过刚性联轴器连接,减少了中间传动环节的功率损耗,这种布局也让整体结构更紧凑,在安装空间受限的工程车辆、起重船、矿山提升平台上更容易布置。设计时首先要考虑的是载荷传递路径,钢丝绳的拉力通过卷筒传递到主轴,再通过两侧轴承分散到墙板,最后通过底部安装座传递到基础,整个传力路径上的焊缝、螺栓连接都要做等强度设计,墙板采用厚钢板切割成型,关键受力位置做了加强筋补强,避免重载下出现墙板变形。安装边界方面,这类绞车的底座安装孔位间距、卷筒中心高都和行业通用的20吨级卷扬安装尺寸兼容,替换旧设备时不需要重新做基础改造,两侧的拉杆除了增强结构刚性,也可以作为钢丝绳排绳器的安装基座,后期加装自动排绳装置时不需要额外焊接支架。实际作业中,这类绞车不仅可以单独作为牵引设备使用,也可以作为履带吊、汽车吊、门式起重机的主起升机构配套使用,当作为起重机起升机构时,需要配合液压制动器、行程限位器、载荷传感器使用,模型里预留了制动器安装位,在驱动端的法兰位置可以直接加装常闭式制动器,失电状态下自动锁止卷筒,防止重物下坠。卷筒的绳槽设计经过了缠绕仿真验证,

  钢丝绳从第一层到第三层缠绕时的偏角控制在1.5度到3度之间,既不会因为偏角过小出现跳绳问题,也不会因为偏角过大加剧钢丝绳和绳槽的磨损,能有效延长钢丝绳的使用寿命。两侧墙板上预留了多个工艺孔,一方面是减轻整体自重,另一方面也方便检修时穿入撬棍转动卷筒、穿引钢丝绳,日常维护时可以通过这些孔观察内部轴承的润滑状态,补充润滑脂。在户外港口、矿山这类多粉尘、高湿度的作业场景下,驱动端的防护等级可以达到IP55以上,轴承位置都加装了防尘密封圈,避免粉尘进入轴承滚道加剧磨损。不同于轻小型绞车采用的焊接卷筒,这个级别的绞车卷筒采用无缝钢管加工绳槽,整体刚性更好,在额定载荷下卷筒的径向变形量不超过筒径的1/1000,不会因为变形导致绳槽错位,

  影响钢丝绳缠绕。安装时需要注意卷筒轴线和钢丝绳导向滑轮的轴线平行度,否则会导致钢丝绳单侧磨损,严重时还会出现钢丝绳跳出滑轮槽的风险,模型里的底座定位基准面做了精加工处理,安装时只需要找平底座,就能保证卷筒的水平度符合要求。在应急抢险场景下,比如重型设备脱困、大型构件拖拽,这类绞车可以通过变频驱动实现低速大扭矩输出,牵引速度可以在0到10m/min之间调节,平稳启动和制动,避免冲击载荷对钢丝绳、结构件造成损伤。整个结构没有多余的冗余设计,每个部件都承担明确的功能,横向拉杆既做结构连接,也可以作为检修时的扶手,底部的安装座既承担载荷传递,也可以作为集成润滑系统的安装平台,这种集成化的设计思路也减少了现场安装的工作量,不需要额外配焊零散的支架结构。
