双梁桥式起重设备三维结构设计

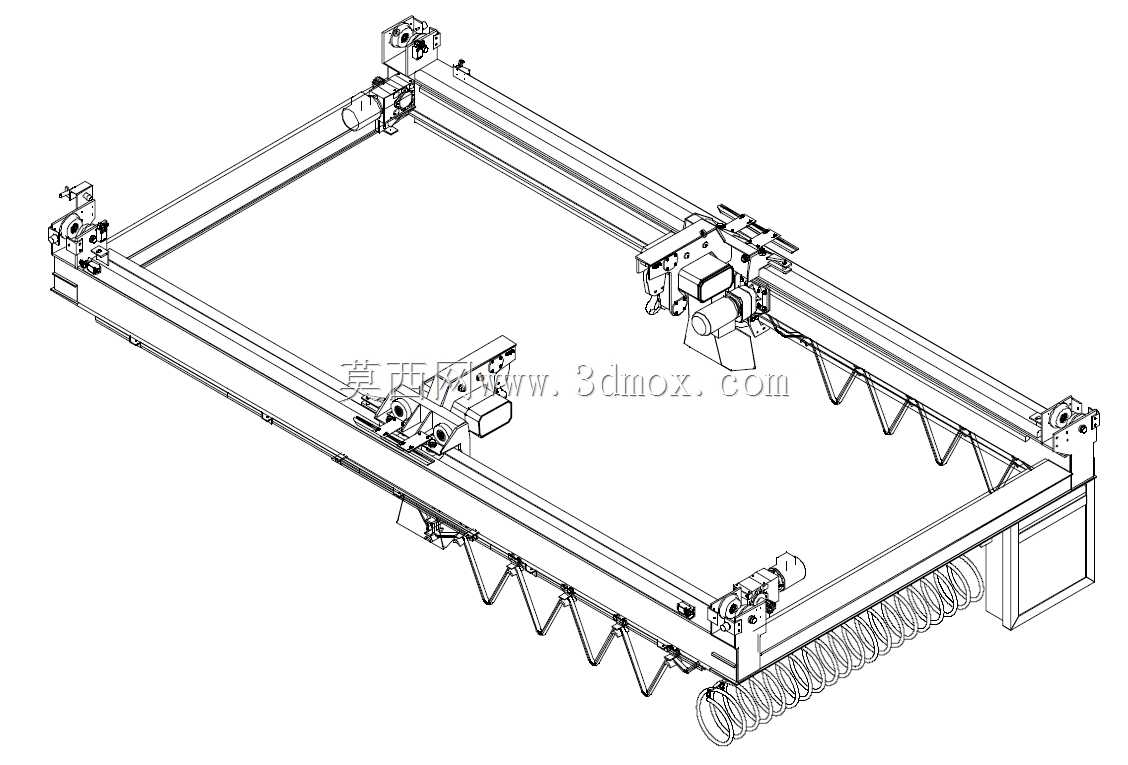

　　从车间物料转运的实际工况出发，这套桥式起重设备的三维结构完全贴合常规工业厂房的顶部安装边界，主梁采用箱型双梁构型，沿厂房两侧立柱架设的轨道纵向运行，覆盖整个作业跨距内的物料吊运需求，适配机械加工车间、仓储库区、装配产线上方的重物移位作业，可完成从原材料卸货、工序间工件转运、成品装车全流程的垂直与水平吊运作业。整套设备的起升机构采用双葫芦排布设计，对应SWL2x1.5吨的额定起重量，可实现双点同步起吊长型工件，也可单独使用单个葫芦完成常规重物的吊运，避免单吊点起吊长件时的工件倾斜、滑脱风险，葫芦沿主梁下翼缘的横向轨道运行，配合大车的纵向移动，可将重物精准投放到跨距内的任意工位，无需额外铺设地面转运通道，大幅节省车间内部的地面作业空间。

　　在结构设计层面，主梁两端的端梁部分集成了大车运行驱动轮组，轮组采用踏面与轨道顶面匹配的圆弧轮廓，搭配侧向导轮约束横向窜动，避免运行过程中出现啃轨、脱轨风险，端梁与主梁之间采用高强度螺栓连接副装配，既保证整体结构的连接刚度，也方便后期运输、现场安装时的分体吊装，无需在现场完成大型焊接作业，降低现场安装的施工难度与精度控制成本。起升机构的供电采用拖链排布形式，沿主梁侧部的导向槽敷设，避免电缆在小车横向运行过程中出现垂度过大、剐蹭下方工件或者设备的问题，拖链内部预留足够的电缆弯曲半径，保证长期往复运行过程中电缆不会出现过度弯折、绝缘层破损的问题。从安装边界来看，整套设备的顶部与厂房屋架下弦预留足够的安全间隙，

　　底部起升的最高限位与车间内最高设备的顶部预留安全距离，端梁外侧与厂房立柱之间预留运行安全间隙，避免运行过程中与建筑结构、周边附属设备发生碰撞。在功能细节上，起升机构配置了双重限位保护，上升极限位置触发时自动切断起升动力，下降极限位置保证卷筒上剩余的钢丝绳圈数满足安全规范要求，大车与小车的运行机构均配置了缓冲装置，在运行到轨道端部时可吸收冲击动能，避免硬碰撞对结构造成损伤。整套三维模型完整还原了设备的所有结构细节，包括主梁内部的加劲肋排布、轮组的轴承安装位、葫芦的卷扬机构、拖链的固定支架、端部的止挡结构，建模过程中严格按照实际装配关系约束各部件的运动自由度，可直接用于运动仿真验证，检查大小车运行、葫芦起升过程中是否存在结构干涉，

　　也可用于前期厂房布局规划时的空间校验，确认设备运行覆盖范围与工位布置的匹配度，提前规避安装后出现的作业盲区、结构碰撞问题。对于结构设计从业者而言，这套模型可直接参考其箱型梁的截面参数选取、轮组的布置方式、驱动单元的安装位置设计，在同类型小吨位桥式起重机设计时可直接复用成熟的结构构型，减少重复建模的工作量；对于设备选型人员而言，可通过模型直观了解设备的外形尺寸、安装所需的空间条件，结合自身厂房的跨距、高度、吊运需求快速判断设备适配性，避免选型时出现尺寸不匹配、起升范围不足的问题。
