移动式2吨载重龙门起重架结构设计

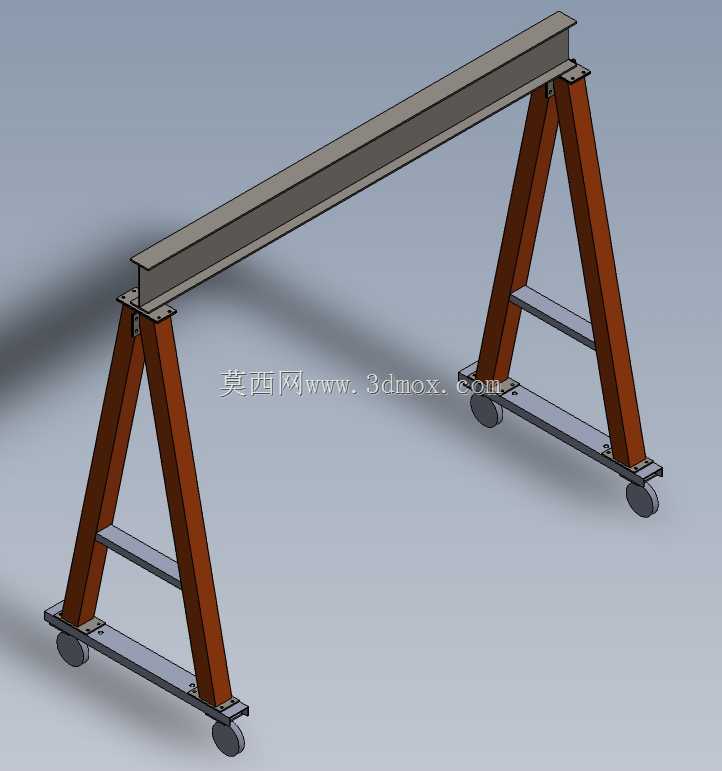

　　这款2吨级移动龙门起重架，主要面向小型机加工车间、设备维修工位、仓储区域的零散吊装作业场景，解决固定行吊覆盖盲区、小吨位重物频繁移位的吊装需求，相比固定安装的起重设备，无需预埋基础、不占用固定厂房空间，可根据作业点位灵活转移，适配多工位轮换的吊装作业需求。整体结构采用模块化拆分设计，主梁为标准热轧工字钢选型，作为主要承重承载构件，工字钢的截面选型经过抗弯、挠度校核，在2吨额定载荷下，主梁跨中挠度控制在允许范围内，避免起吊过程中主梁下挠过大影响作业安全，同时工字钢的翼缘结构可直接适配手拉葫芦、电动葫芦的行走轮安装，无需额外加装行走轨道，简化整体结构。两侧支腿采用A字型斜撑结构，相比单立柱支腿，A字型结构在纵向、

　　横向都具备更好的抗倾覆稳定性，支腿主体采用型钢焊接成型，两根斜撑之间设置两层横向连接撑杆，一方面增强支腿自身的结构刚性，避免支腿受载后出现外张变形，另一方面可作为临时踩踏点位，方便操作人员调整葫芦挂载位置、检查吊具状态。支腿底部与底梁连接位置设置加强筋板，分散支腿传递的竖向载荷，避免应力集中导致焊缝开裂；底梁为型钢焊接的矩形框架结构，底部四角安装重载脚轮，其中两个脚轮带刹车锁定结构，作业时踩下刹车即可固定架体位置，转移时松开刹车可通过人力推动整体移位，适配平整硬化的车间地面通行需求，底梁的宽度设计经过抗倾覆验算，在额定载荷起升、葫芦停靠在主梁端部极限位置时，整机重心仍落在底梁支撑边界内，杜绝侧翻风险。设计过程中优先考虑拆装便捷性，

　　主梁与两侧支腿采用螺栓副连接，无需现场焊接作业，拆解后可通过普通货运车辆转运，也可在狭窄通道内拆分搬运，适配厂房改造、临时作业点的快速搭建需求；所有连接螺栓均采用高强度级，配套防松垫片，避免频繁移位、起吊冲击导致螺栓松动。从安装边界来看，整机高度适配常规标准厂房的层高，主梁底部离地高度满足常见机床设备、工装模具的起吊移位需求，跨距设计兼顾2吨载荷下的结构强度与作业覆盖范围，可覆盖常规中小型工件的吊装作业半径，不会因为跨距过大导致主梁自重过高、推移费力。实际使用中，这类移动龙门架可承担机加工车间的模具吊装换模、设备维修时的零部件拆装吊运、仓储区域的重型货物上下架移位，也可作为临时装配工位的承重吊装架，配合手拉葫芦即可完成重物的升降、

　　横向移位作业，相比大型起重设备投入成本低、使用灵活，对于没有安装固定行吊的中小型生产车间，是实用性极强的零散吊装解决方案。结构设计时充分考虑了焊接工艺性，所有焊缝均为连续角焊缝，焊后进行去应力处理，避免长期受载出现焊接变形；外露金属表面做防锈涂装处理，适配车间多油污、多粉尘的作业环境，延长设备使用寿命。脚轮选型采用聚氨酯材质轮面，既具备足够的承重能力，又不会划伤车间环氧地坪，同时推行时阻力小、噪音低，适合车间内频繁移位的使用需求。
