三轴式瓦楞纸板粉碎处理设备结构

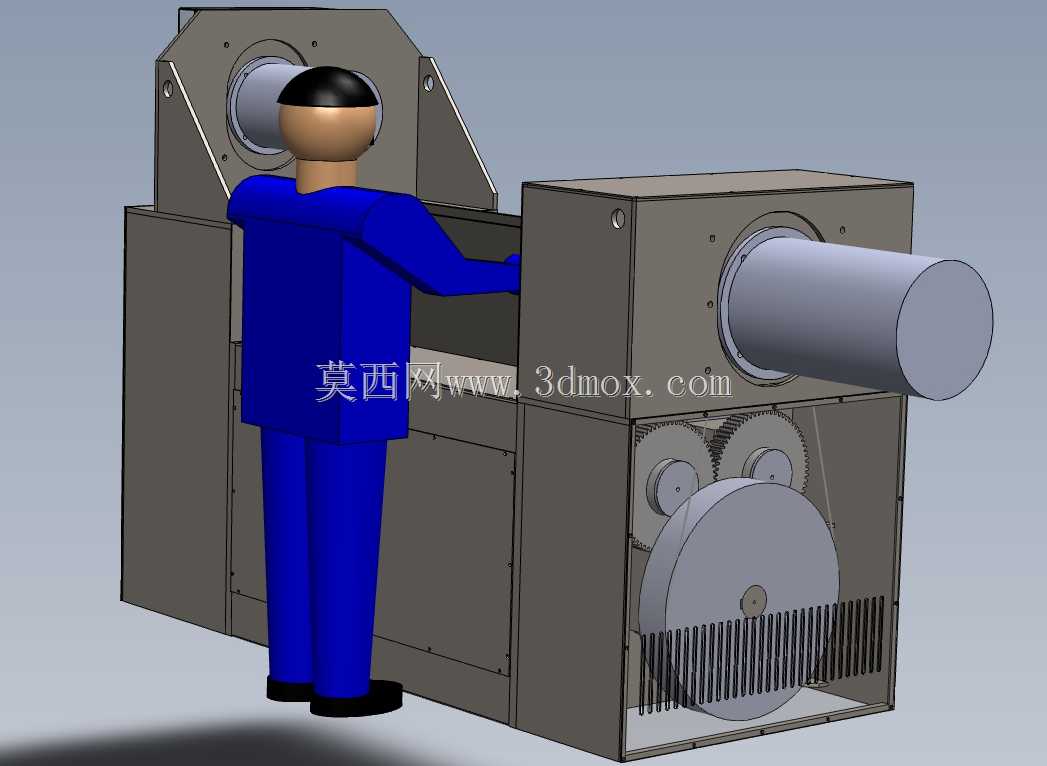

　　在包装印刷、纸箱生产、电商仓储等场景中，瓦楞纸板边角料、废弃纸箱的处理一直是车间固废管理的核心环节，传统单轴碎纸设备常存在进料卡滞、破碎粒度不均、处理效率偏低的问题，这款三轴瓦楞纸板粉碎结构正是针对这类工况痛点完成的三维设计。从实际使用场景来看，该设备可直接布置在纸箱生产线的废料出料端，也可独立放置在仓储区域的废弃包装处理工位，适配人工进料的作业模式，进料口高度贴合站立操作的人体工程学尺寸，操作人员无需过度抬臂即可将废弃瓦楞纸板送入破碎腔，降低长时间作业的疲劳感。设备的核心破碎单元采用三轴平行布置的辊轴结构，三根辊轴上交错排布破碎刀齿，相邻辊轴反向转动形成多组剪切副，相比单轴结构的撕扯式破碎，三轴剪切的方式能更好应对带覆膜、

　　带钉的瓦楞纸板，避免铁钉卡滞刀轴的问题，破碎后的纸板碎料粒度均匀，可直接作为造纸回收原料或者包装缓冲填充物使用，减少后续碎料二次处理的工序。传动系统采用齿轮啮合传动布局，电机输出端通过带轮连接中间主动轴，主动轴通过两侧啮合齿轮带动另外两根从动轴同步反向转动，齿轮组全部封闭在设备侧腔内部，外侧设置带散热格栅的防护盖板，既可以避免作业过程中杂物卷入传动部件，也能保证长时间连续运转时齿轮啮合产生的热量及时散出，降低传动部件的热损耗。设备整体采用框架式焊接机身结构，进料腔两侧设置弧形导向板，引导纸板顺畅进入破碎辊间隙，避免纸板在进料口堆积架桥；机身底部预留安装固定孔位，可直接通过膨胀螺栓固定在水泥地面上，不需要额外制作安装基座，

　　适配车间现有场地的快速布置需求。从安装边界来看，设备两侧的传动端预留足够的维护操作空间，侧盖板采用快拆式螺栓固定，日常维护时无需拆解整体机身即可完成齿轮润滑、刀齿磨损检查的操作；两端的辊轴轴承座采用外置式安装结构，轴承座与机身之间设置密封挡圈，避免破碎过程中产生的纸尘进入轴承内部，延长轴承的更换周期。设计过程中重点考虑了作业安全性，进料口的纵深尺寸满足安全防护规范要求，操作人员的手部无法直接接触到内部转动的破碎刀轴，设备运转时的传动部件全部处于封闭防护结构内，避免外露旋转部件带来的安全隐患。针对瓦楞纸板含尘量较高的特性，机身下部的出料腔采用敞口式设计，破碎后的碎料可直接落入下方的集料箱或者输送带上，不会在腔体内堆积残留，

　　减少设备内部纸尘积聚带来的清洁负担。刀齿采用模块化安装结构，单个刀齿磨损后可单独拆卸更换，不需要整体更换辊轴，降低设备后期的维护成本；三根辊轴的中心距经过反复校核，既保证刀齿啮合时的剪切力足够破碎多层瓦楞纸板，也避免刀齿间隙过小导致的负载过大问题，适配常规厚度3-12mm的瓦楞纸板破碎作业需求。设备的电机安装位布置在机身侧下方，整体重心偏低，运转时的振动幅度更小，不需要额外加装减震垫即可满足车间作业的噪音与振动控制要求，适配长时间连续作业的生产场景。
