工业级锤式粉碎设备结构设计方案

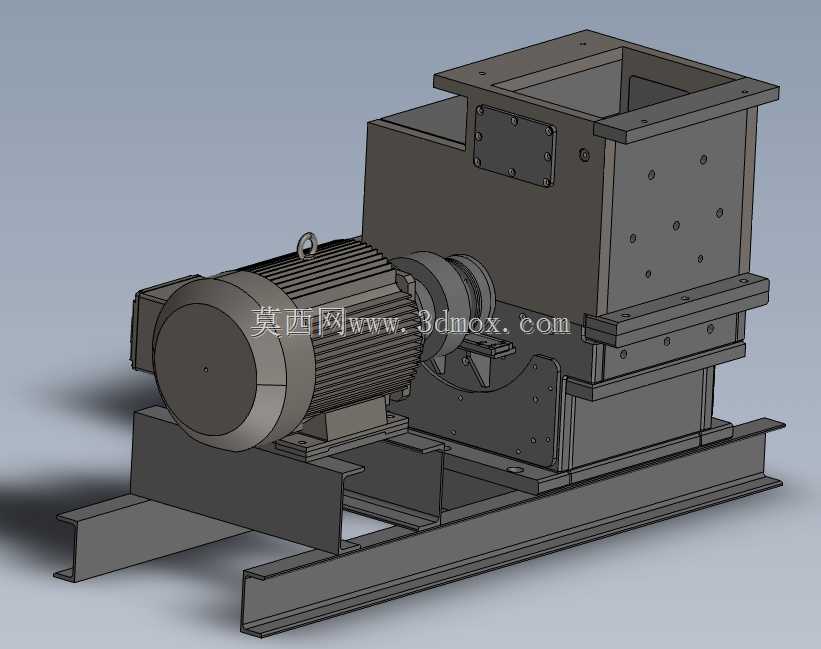

　　在固废回收、矿山粗碎、建材加工等生产场景中，锤式粉碎设备是承担中等硬度物料破碎作业的核心单元，这套三维结构完整还原了卧式锤破的典型布局，从动力输入到破碎腔出料的全链路结构都做了贴合工程实际的建模还原。设备整体采用卧式同轴布局，驱动电机通过直联方式与破碎腔转子总成连接，省去了皮带传动带来的张紧维护需求，同时也能减少传动环节的功率损耗，这种直联结构更适合安装空间紧凑、连续作业时长较长的生产线工位，比如工厂边角料回收线的前端破碎段、中小型砂石生产线的中碎环节，都能适配这种紧凑布局的设备。从安装边界来看，设备底部采用整体式焊接机架作为承载基础，机架上预留了与生产线地基预埋螺栓匹配的安装孔位，机架的横向跨度与纵向长度充分考虑了检修空间需求，

　　电机侧预留的拆卸空间足以满足电机检修、转子轴承更换的操作余量，破碎腔顶部的进料口采用方形法兰接口，可直接对接上游的喂料溜槽或者振动给料设备，无需额外制作过渡连接结构，能减少现场安装的改制工作量。破碎腔的结构设计是这套设备的核心部分，腔体内部的衬板采用可更换的耐磨板结构，通过沉头螺栓固定在腔体内壁，当衬板磨损到阈值后可直接拆卸更换，无需整体更换腔体壳体，能大幅降低设备的长期运维成本。转子总成上的锤头采用铰接式安装结构，作业过程中锤头随转子高速旋转，通过冲击作用将进入腔体的物料击碎，符合粒度要求的物料通过腔体下部的筛板间隙排出，不合格的物料会留在腔体内继续接受锤头的冲击破碎，直到粒度满足排出要求。这种铰接结构的优势在于，

　　当锤头遇到不可破碎的硬物进入腔体时，锤头可绕铰接轴回转避让，避免刚性冲击造成转子轴弯曲或者锤头断裂，提升设备运行的抗故障能力。设备的腔体侧面开设了检修门，通过螺栓压紧密封，日常检查锤头磨损情况、更换筛板或者清理腔体积料时，无需拆解整个进料段结构，只需打开侧部检修门即可完成操作，能大幅缩短日常维护的停机时间。电机与转子的连接部位设置了独立的轴承座，轴承座采用剖分式结构，方便轴承的拆卸更换，轴承座上预留了润滑脂加注口，可在设备运行状态下完成轴承润滑作业，适配连续化生产的运维需求。从整机的外形尺寸匹配来看，进料口的中心高度与常规的GZG型振动给料机出料高度适配，出料口的下方预留了足够的空间对接皮带输送机或者斗式提升机等下游输送设备，

　　无需对上下游设备做大幅的高度调整，能直接嵌入现有生产线的布局中。在工厂边角料回收场景中，这种设备可用于破碎废弃的金属切屑、废旧塑料块、小型建筑废料等物料，将大块物料破碎到均匀的小粒度，方便后续的磁选、筛分或者运输作业；在中小型建材生产场景中，可用于破碎煤矸石、石膏块等中等硬度的原料，将原料破碎到符合磨机进料要求的粒度，提升后续粉磨环节的作业效率。整套结构的建模过程中，所有的配合面都按照实际加工的公差要求做了间隙预留，比如转子轴与轴承的配合、衬板与腔体的安装间隙、检修门的密封压紧量都做了符合机械设计规范的设定，没有出现干涉或者安装间隙不合理的结构问题，可直接作为同类设备改型设计的结构参考，也能用于设备安装前的布局模拟、运维培训的结构演示场景。设备的外壳加强筋布局也做了针对性设计，在破碎腔的受力集中部位焊接了纵向与横向的加强筋，避免设备长期运行过程中腔体受冲击振动出现焊缝开裂的问题，电机安装座的位置设置了可微调的顶丝结构，安装时可调整电机的同轴度，保证直联传动的运行稳定性，减少运行过程中的振动与噪音。
