卧式管壳式换热设备结构设计

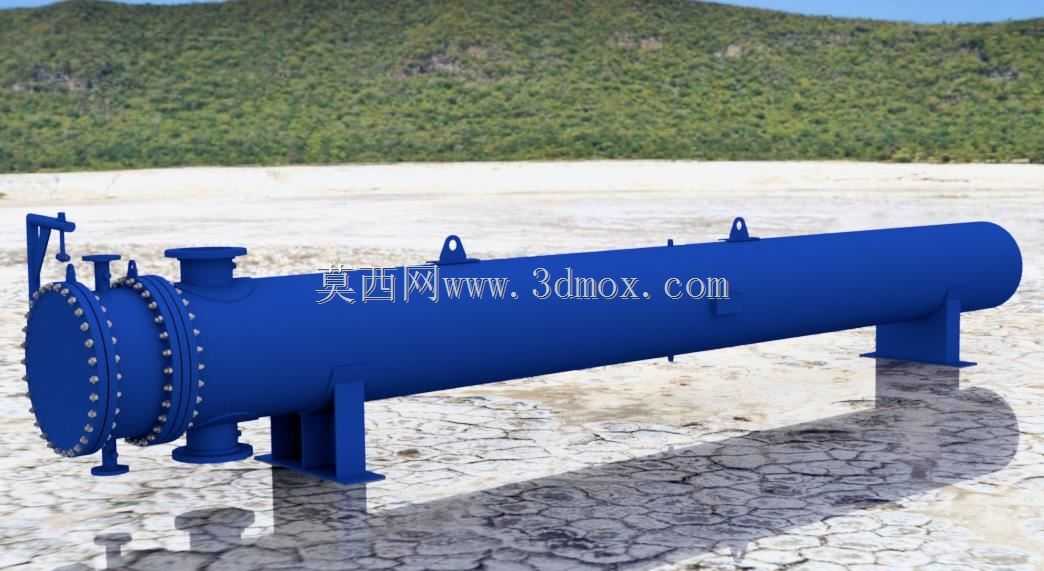

　　在石油炼化、化工生产、集中供热、制冷机组等工业场景中，管壳式换热器是应用占比最高的间壁式传热设备，这类设备通过封闭壳程与管程的介质流动路径，实现两种不同温度流体的热量传递，既可以满足工艺介质的升温、降温需求，也可用于余热回收、蒸汽冷凝、液体蒸发等工况，是流程工业中保障系统热平衡的核心通用设备。本次呈现的卧式单管程管壳式换热器结构，在设计阶段优先考虑了大流量工况下的压降控制，采用单壳程单管程的流道布置，避免多程结构带来的折返流阻力损失，适配循环水、低压蒸汽、工艺冷却水等大流量低扬程介质的换热需求。从结构布局来看，设备整体采用卧式安装形式，底部设置两个鞍式支座作为支撑结构，支座的间距设置充分考虑了壳体的挠度变形控制，

　　两个支座分别位于壳体长度方向的1/5位置处，既避开了壳体两端的管箱、管板连接应力集中区，也保证了设备充液运行时的壳体弯曲应力在材料许用范围内，其中一个支座设置为固定端，另一个为滑动端，预留了设备受热膨胀时的轴向位移余量，避免热应力对连接法兰、管道接口造成拉扯破坏。壳体主体采用等直径圆筒结构，两端通过法兰与管板、管箱连接，左侧为管程介质进出端，设置上下两个径向接管作为管程介质的进出口，管箱内部不设置分程隔板，保证管程介质可以均匀分配到每根换热管内，减少流量分配不均带来的换热效率损失；壳程的介质进出口接管设置在壳体顶部靠近两端的位置，顶部接管同时兼顾了壳程运行时的排气功能，避免不凝性气体在壳程上部积聚形成气阻，影响换热面积的有效利用率，

　　壳体底部对应位置可设置排污接口，用于停机检修时排空壳程内的积液与沉积杂质。换热管束采用光滑直管结构，两端通过胀接加焊接的复合连接方式固定在管板上，这种连接形式既可以保证换热管与管板之间的密封性能，避免管程与壳程介质串流，也能承受设备运行时的温度波动带来的热变形载荷，管束沿壳体轴向均匀排布，管间距设置为换热管外径的1.25倍，既保证了壳程介质的流通截面积，控制壳程流速在合理区间，也为管束的组装、检修时的抽管作业预留了足够操作空间。壳体外部设置的多个吊耳结构，分别对应设备的重心位置，满足设备整体吊装、管束抽装时的吊装受力需求，吊耳的焊接位置避开了壳体的纵环焊缝，避免吊装载荷对焊缝造成附加应力。在安装边界设计上，

　　设备的所有外接法兰均采用标准压力等级的突面法兰，法兰密封面的平面度、螺栓孔中心距偏差均符合压力容器相关标准要求，可直接与对应压力等级的工业管道配对连接，不需要额外加工转接结构；鞍式支座的底板设置了长圆形安装孔，适配滑动端的位移需求，安装时需要保证两个支座的基础平面度偏差在允许范围内，避免设备安装后出现附加的弯曲应力。设备的外形尺寸设计充分考虑了运输与现场安装的限制，壳体直径、整体长度均符合道路运输的限界要求，不需要现场分段组装，可整体运输就位后直接对接管道，减少现场安装的工作量。从功能特性来看，这种单管程卧式结构的换热器，相比立式结构拥有更低的安装高度要求，不需要搭建高层操作平台，日常的检修、清洗作业可以直接在地面完成，管箱端拆卸后即可直接对换热管内壁进行高压水清洗或者通球清洗，适配含少量杂质、易结垢介质的换热工况，定期维护的操作难度更低。在设计过程中，壳体的壁厚计算充分考虑了设计压力、设计温度下的材料许用应力，同时计入了腐蚀裕量，满足长期工业运行的使用寿命要求；管板的厚度设计兼顾了换热管的拉脱力校核与法兰连接的密封要求，避免运行中出现管板变形导致的密封泄漏问题。壳程内部没有设置折流板，进一步降低了壳程介质的流动阻力，适合壳程介质流量大、允许压降小的换热场景，比如大型循环水系统的余热回收、低压蒸汽的冷凝冷却等工况，在这类场景下，低阻力的流道设计可以降低循环水泵的扬程需求，减少系统的运行能耗。
