卧式管壳式换热设备结构设计

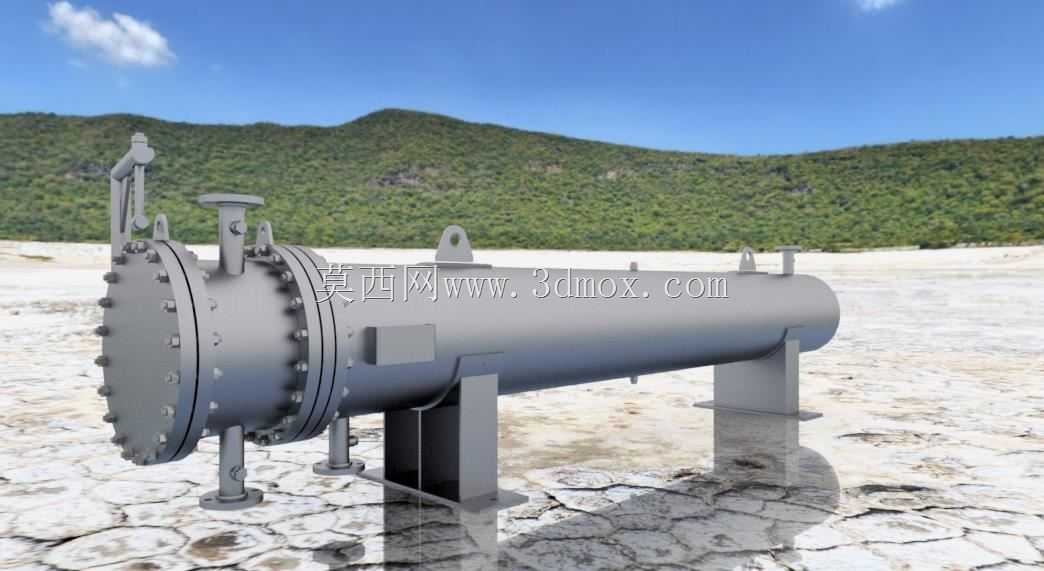

　　在化工、能源、暖通、食品加工等多个工业领域的工艺系统中，管壳式换热器是应用占比最高的间壁式换热设备，本次呈现的卧式单管程管壳式换热结构，适配多数中低压工况下的液-液、汽-液热交换需求，在石油炼化的常减压装置、化工生产的物料冷却/加热工段、区域供暖的汽水换热站、制冷系统的冷凝器与蒸发器场景中都能见到同结构设备的身影。从结构设计逻辑来看，该设备采用经典的固定管板式结构，管板与壳体采用焊接连接，两端配置可拆式管箱封头，封头通过均布的螺栓与管板法兰紧固，这种设计的优势在于结构简单紧凑、加工制造成本低，在冷热流体温差不大、壳程介质清洁不易结垢的工况下，能实现极高的换热效率，同时后期检修时只需拆开两端封头即可完成管束的清洗与查漏，

　　无需整体移动设备壳体。设备的核心换热区域为壳程内部的管束，换热管采用正三角形排布，这种排布方式能在相同壳程直径下布置更多换热管，提升单位体积的换热面积，管程与壳程分别走不同温度的介质，通过换热管壁实现热量传递，壳程上设置的多组接管分别对应介质进出口、排气口、排液口，接管位置的排布充分考虑了介质流向与排气排液的顺畅性，避免壳程内部出现气阻或液袋影响换热效率。设备的支撑结构采用两组鞍式支座，其中一端为固定支座，另一端为滑动支座，这种设计是考虑到设备运行时壳体与管束因温度变化产生的热胀冷缩位移，滑动支座预留的滑移间隙能有效释放热应力，避免结构因热胀变形产生焊缝开裂、管束拉脱等失效问题，支座的地脚螺栓孔采用长圆孔设计，

　　适配安装时的位置微调与运行时的位移需求。从安装边界来看，该卧式设备的安装需要预留足够的轴向操作空间，尤其是管箱端的抽芯空间，需满足管束整体抽出检修的长度要求，设备的水平度偏差需控制在规范允许范围内，避免因倾斜导致壳程介质分布不均、换热管局部冲刷磨损加剧。设备顶部设置的吊耳结构，适配设备安装与检修时的整体吊装需求，吊耳的位置经过重心核算，吊装时能保证设备平稳，避免吊装过程中出现倾斜磕碰。管箱上设置的法兰接口与外部工艺管道连接，法兰密封面采用突面结构，适配中低压工况下的垫片密封需求，螺栓的预紧力矩需按照规范要求对称均匀施加，避免法兰偏斜导致密封泄漏。在实际选型应用中，该结构的换热器可根据工况需求调整换热管材质、壳体材质、

　　管程与壳程的设计压力与温度，适配不同腐蚀性、不同温度压力等级的介质换热需求，固定管板的结构在温差超过50摄氏度的工况下，可通过在壳体上设置膨胀节来补偿热变形，拓展设备的适用工况范围。从三维建模的角度来看，该模型完整还原了设备的所有细节结构，包括管板上的换热管排布、法兰的螺栓孔分布、支座的加强筋结构、接管的补强结构，所有结构的尺寸比例符合压力容器设计规范的要求，可作为同类型设备选型参考、结构设计校核、安装布局模拟的三维参照，建模过程中对焊接结构的简化处理也符合工程三维模型的应用需求，既保证了结构的准确性，又避免了不必要的细节冗余影响模型的使用效率。
