多回程列管式换热管束结构设计

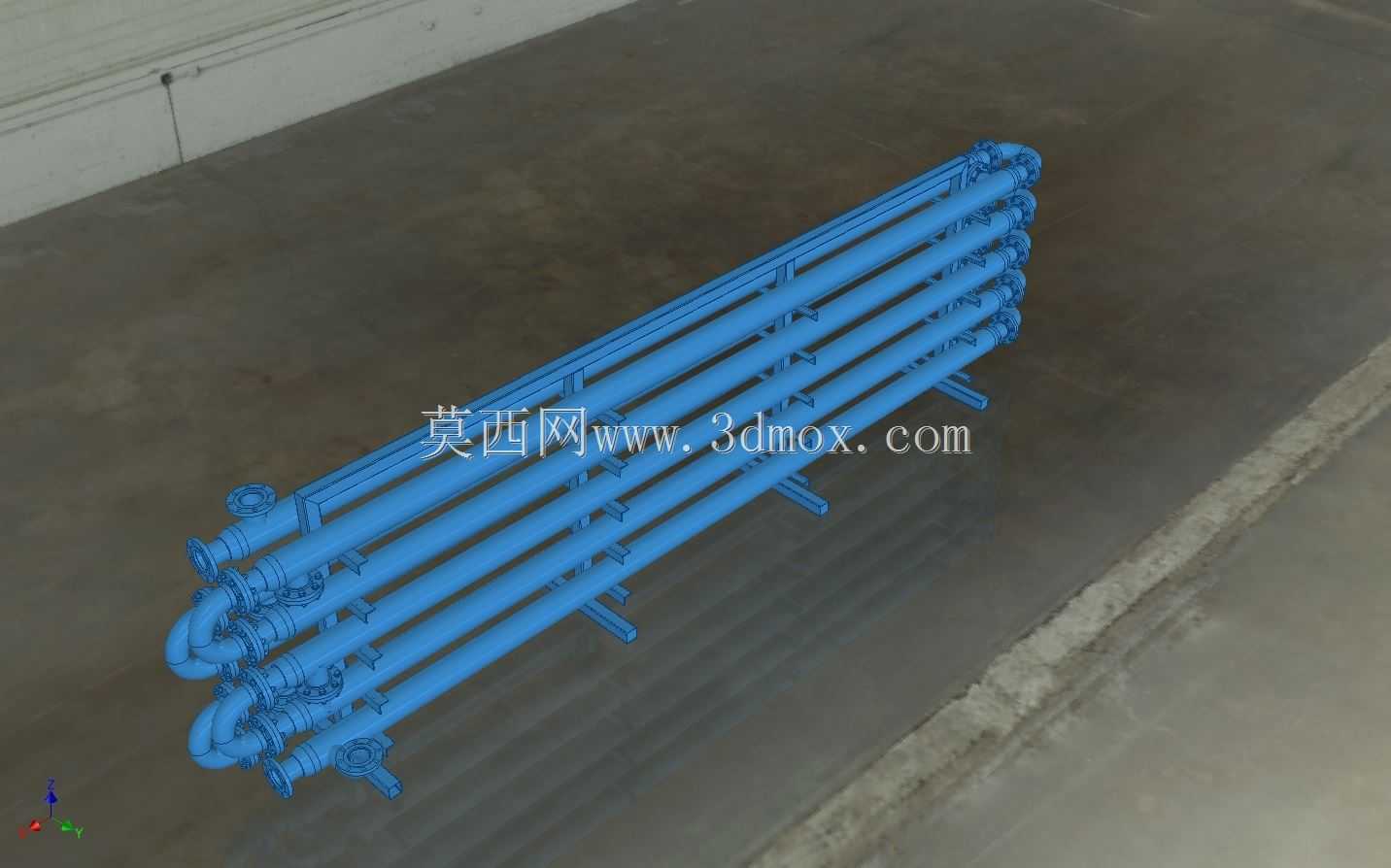

　　这套管束结构是管壳式换热器的核心换热组件，主要应用在化工、暖通、食品加工等领域的液-液、汽-液换热工况中，承担两种介质之间的热量传递功能，既可以作为加热器将冷介质升温至工艺要求温度，也可以作为冷凝器将高温汽态介质冷凝为液态，部分工况下也可作为冷却器带走工艺介质的多余热量。从结构排布来看，该管束采用多回程弯折设计，通过端部的弯头将多根平行换热管依次串联，让管程介质在管束内多次折返流动，相比单直管单程管束，在相同安装长度下可以大幅提升管程介质的流动行程，延长介质换热停留时间，同时管内介质在弯头处产生的湍流扰动，能够破坏管壁处的层流边界层，降低管壁热阻，提升整体换热效率。设计过程中首先需要匹配工况的换热面积需求，根据换热量、对数平均温差、

　　总传热系数计算所需的换热管总长度，再结合现场安装的空间边界确定单根直管段的长度，进而确定回程数量，避免出现管束长度超出安装预留空间、或是弯头排布过于紧凑导致安装维护空间不足的问题。换热管采用等间距平行排布，相邻管之间预留足够的壳程流通间隙，保证壳程介质能够顺畅在管间流动，不会出现流动死区导致局部换热效率下降，同时均匀的管间距也能保证壳程介质的流速分布均匀，避免局部流速过高造成管束冲蚀磨损。底部设置的支撑脚结构，一方面用于管束组装完成后的整体定位，在装入换热器壳体时能够快速对齐安装基准，保证管束与壳体的同轴度，避免管束偏心导致壳程介质偏流；另一方面在设备长期运行过程中，支撑脚可以承担管束的自身重量，避免换热管因自重产生弯曲变形，

　　尤其是在高温工况下，金属材料刚性下降，合理布置的支撑点能够有效控制换热管的挠度在允许范围内，防止换热管与管板连接位置因长期受力出现泄漏。端部的连接结构采用标准法兰接口形式，能够直接与外部工艺管路对接，接口位置的排布充分考虑了管路安装的操作空间，避免外接管路时出现工具无法操作的干涉问题。弯头与直管段的连接采用对接焊接结构，焊接位置做平滑过渡处理，减少管内介质流动的局部阻力，同时避免焊缝位置的凸起造成杂质滞留，在处理含有少量固体颗粒的介质时，能够降低管路堵塞的风险。在安装边界方面，该管束的整体宽度方向尺寸控制在壳体内径允许的范围内，管束最外侧换热管与壳体内壁之间预留了均匀的间隙，既可以满足壳程介质的旁通流量要求，也能方便管束的抽装检修，

　　当设备运行一段时间需要清理管间结垢时，可以直接将整组管束从壳体中抽出，不需要破坏外部管路连接。管束的整体高度方向考虑了底部支撑脚的安装高度，保证装入壳体后，管束底部与壳体下壁之间留有足够的排污空间，方便壳程底部的杂质、冷凝液顺利排出。设计时还考虑了热胀冷缩的补偿问题，多回程的管路自身具备一定的形变补偿能力，当管程与壳程介质存在较大温差时，管路的弯折段可以通过微小的弹性变形吸收热伸长量，降低管板连接处的热应力，不需要额外设置膨胀节就能适配中等温差的换热工况，简化了设备整体结构，降低了制造成本。每根换热管的管径选择经过流速校核，保证管程介质在管内的流速处于合理区间，对于液体介质控制在1-2m/s，汽体介质控制在8-15m/s，既避免流速过低导致管内结垢、换热系数下降，也防止流速过高造成管路振动和冲蚀，延长设备的使用寿命。管束的整体组装精度要求较高，所有直管段的平行度误差控制在允许范围内，弯头的弯折角度保持一致，保证组装后整组管束的外形规整，不会出现个别管路凸起导致无法装入壳体的问题。支撑脚的位置经过受力计算，每个支撑点承担的载荷均匀分布，不会出现局部支撑受力过大导致的变形问题，支撑脚与换热管之间的连接采用焊接固定，焊接位置做应力消除处理，避免长期运行中焊缝开裂。
