工业风冷式油冷却散热装置结构

　　内部的油流道设计了多回程折返结构，让高温液压油在芯体内部的流动路径被拉长，同时外部的空气流道通过冲压成型的散热翅片增大与空气的接触面积，风机产生的强制对流空气垂直穿过翅片间隙，把油液携带的热量快速带走。在安装边界的考量上，整个装置的主体采用方形箱体结构，顶部预留了四个带内螺纹的安装凸台，既可以通过吊杆吊装在液压站的顶部框架上，也可以搭配L型安装支架固定在设备侧方的安装立面，侧面的两个油口采用外螺纹连接形式，位置分别布置在芯体的上下对角处，和内部油流道的进出端直接连通，安装时不需要额外调整管路走向，就能适配绝大多数液压系统的回油管路安装位置，避免了管路弯折造成的流阻增大问题。风机部分采用了金属防护网罩结构，网罩的筋条间距经过计算，在液压系统、工程机械动力单元、固定式工业液压站的运行场景里，油温过高始终是困扰运维与设计人员的核心问题——当液压油工作温度超过65摄氏度时，油液粘度会快速下降，密封件老化速率成倍提升，伺服阀、柱塞泵等精密元件的磨损量会呈指数级增长，严重时甚至会触发系统压力失稳、执行机构动作卡顿等故障，而这类带轴流风机的风冷式油冷却器，正是针对中小流量液压回路开发的无源（仅需供电驱动风机）散热解决方案，不需要外接冷却水回路，安装灵活度远高于列管式水冷换热器，特别适合移动工程设备、野外作业装备、没有集中冷却水供应的车间独立工位使用。从结构设计逻辑来看，这个装置采用了板翅式换热芯体与外置轴流风机的组合布局，芯体部分采用铝合金真空钎焊工艺成型，

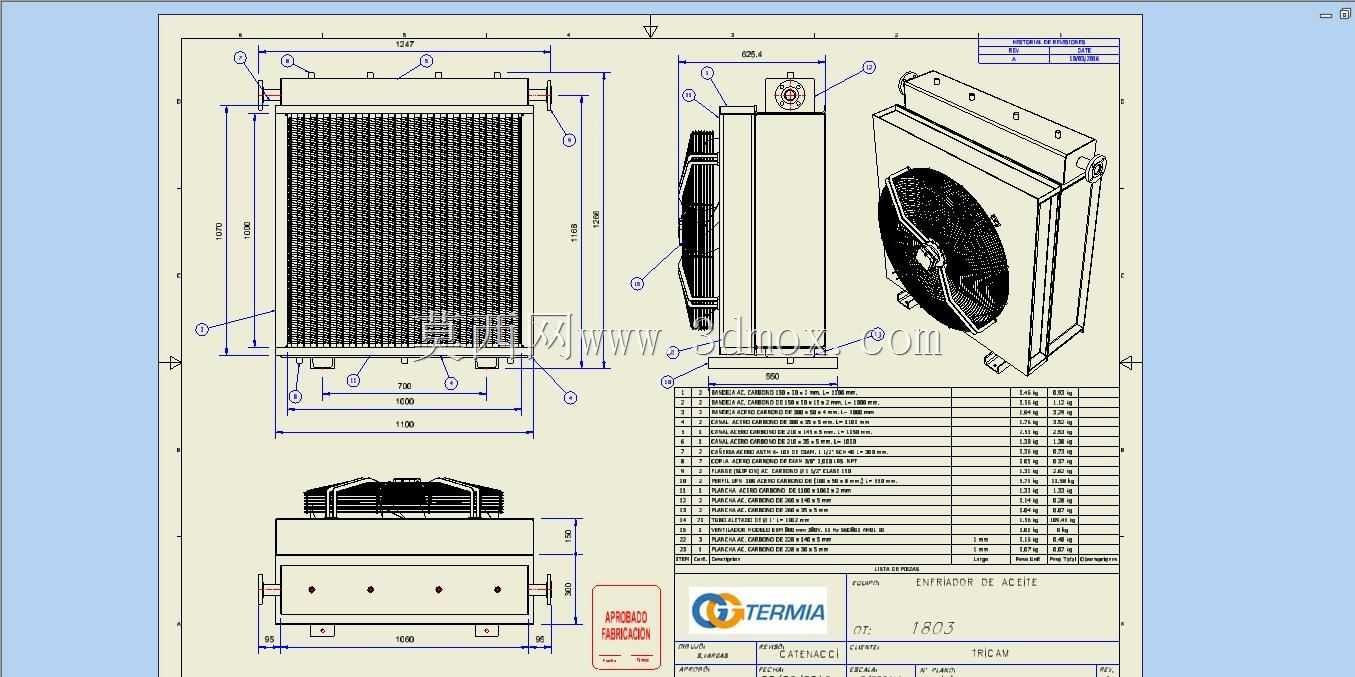

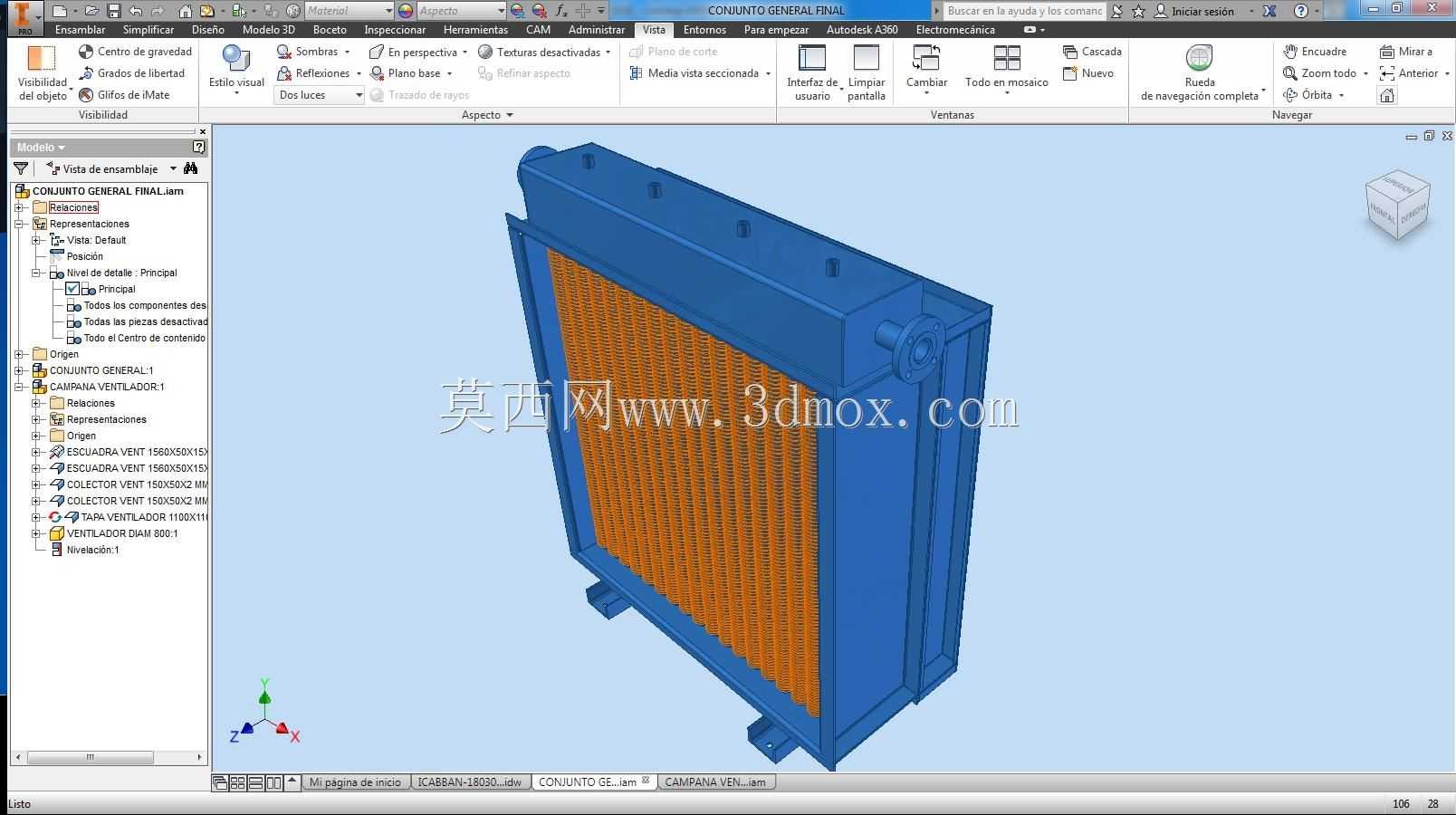

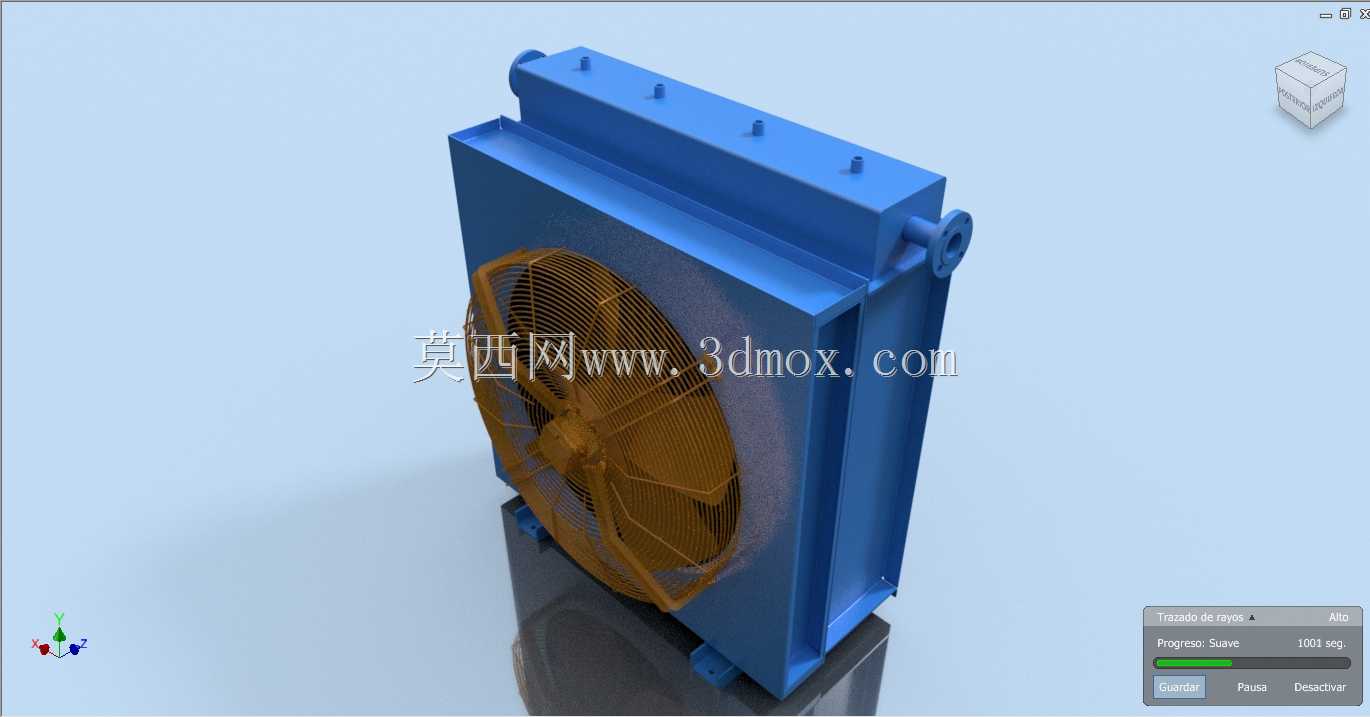

　　既可以防止大尺寸杂物被吸入风机打坏散热翅片，又不会过多阻挡进风面积，风机的安装法兰直接固定在换热芯体的迎风面框架上，和芯体之间加装了薄橡胶减震垫，避免风机运行时的振动传递到换热芯体上，长期运行造成钎焊缝疲劳开裂。在实际选型匹配的时候，设计人员需要先核算系统的总发热功率，结合系统允许的最高油温、现场环境的最高设计温度，计算出需要的散热面积，再对应选择匹配芯体厚度、风机风量的型号，这个结构的模型完整还原了芯体的外部翅片形态、风机的安装位置、油口的连接尺寸、顶部安装凸台的孔位分布，在做液压站三维布局的时候，可以直接导入装配体，核对安装空间是否存在干涉，提前规划管路的走向，避免现场安装时才发现和周边的阀组、油箱、电机部件出现位置冲突。

　　很多刚接触液压系统设计的人员容易忽略冷却器的安装方向要求，这类风冷冷却器必须保证风机的进风面没有遮挡，预留至少等于芯体厚度1.5倍的进风空间，出风方向也不能正对着设备上的温度敏感元件，比如电气柜的通风口、伺服驱动器的散热面，否则排出的热风会被二次吸入，或者造成其他元件的工作温度超标，模型里还原的整体外形尺寸，可以让设计人员在布局阶段就预留好足够的通风间隙，不用等到样机试制阶段再调整安装位置。另外在结构细节上，换热芯体的外部框架采用折弯钢板焊接成型，边角处做了圆弧过渡处理，避免安装过程中锋利的边角划伤安装人员的手部，油口的连接端面加工了密封槽，安装时搭配O型圈就可以实现可靠的端面密封，不需要额外缠绕生料带，减少了管路泄漏的风险。

　　顶部的安装凸台高度经过统一设计，保证安装螺栓拧紧之后，螺栓端部不会突出到芯体内部的油流道里，避免造成油液流道的堵塞或者异常紊流。和传统的水冷换热器相比，这种风冷结构不需要配置冷却水循环管路、冷却塔、水循环泵等附属设备，整体的初期投入成本更低，后期维护也更简单，只需要定期清理散热翅片上积存的灰尘、油泥，保证通风顺畅，就可以维持稳定的散热效率，特别适合在干旱缺水、冬季气温较低容易造成水管冻裂的北方地区使用，也广泛应用在挖掘机、装载机、移动式液压动力站这类移动装备上，不需要依赖固定的水源供应，只要设备发动机或者蓄电池给风机供电，就可以持续给液压油散热，保证系统在连续重载作业的工况下，油温始终维持在40-60摄氏度的最优工作区间，延长整个液压系统的元件使用寿命，降低设备的运维成本。
