L型滑块式弹性联轴器结构设计

　　在各类中小功率传动系统的轴系对接场景中，这类滑块式联轴器的应用覆盖范围极广，从轻工输送设备、小型机床进给单元到自动化生产线的动力传输工位，都能见到这类结构的身影。它的核心作用是实现两根独立轴之间的扭矩传递，同时补偿两轴在安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、密封件等配套零部件的使用寿命。

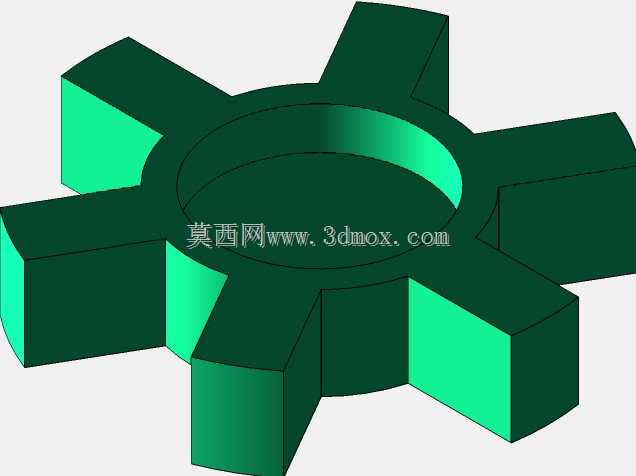

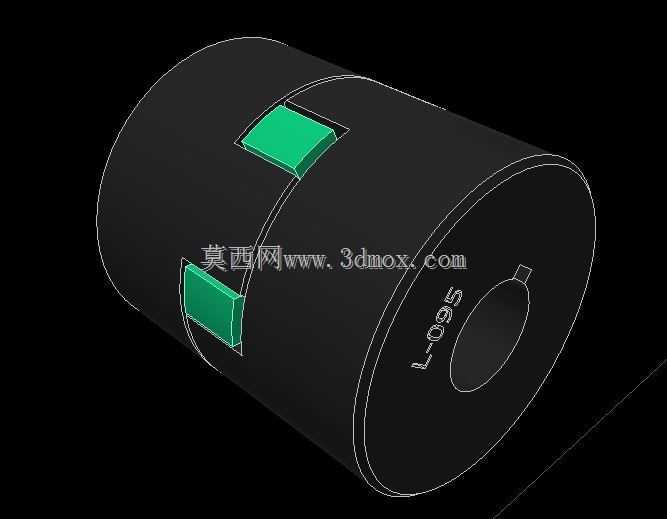

　　从结构设计逻辑来看，这款联轴器采用分体式套筒加中间弹性滑块的布局，主体为圆柱形套筒结构，两端分别开设与对接轴匹配的轴孔，轴孔侧部设计有键槽结构，可通过平键实现与轴的周向固定，保证扭矩传递过程中不会出现打滑失效。套筒内壁与滑块配合的位置开设有对称分布的凹槽，中间的绿色弹性滑块嵌装在两侧半联轴器的凹槽之间，当主动轴转动时，半联轴器通过凹槽侧壁推动滑块，再由滑块带动另一侧半联轴器跟随转动，整个传动过程中滑块可在凹槽内产生微小的相对滑动，以此抵消两轴之间的不对中量。

　　不同于刚性联轴器对安装对中精度的严苛要求，这款联轴器的弹性滑块采用具备一定硬度与韧性的非金属材质，在传递扭矩的同时还能吸收传动过程中产生的小幅振动，降低轴系运行的噪音水平。设计过程中需要重点控制滑块与凹槽的配合间隙，间隙过大会导致传动正反转时产生空程冲击，影响传动精度；间隙过小则会丧失偏差补偿能力，导致轴系承受额外的交变应力。套筒的外圆表面做了等直径设计，没有多余的凸起结构，安装时可适配多种常规的联轴器护罩，不会出现结构干涉问题。

　　从安装边界维度考量，这款联轴器的轴向总长度适配常规的轴端伸出长度，两端轴孔的同轴度公差控制在IT7级以内，保证安装后轴系的运转平稳性。径向尺寸方面，套筒的最大外圆直径经过优化，在满足扭矩传递所需的结构强度前提下，尽可能缩小了径向占用空间，可适配安装空间较为紧凑的传动工位。键槽的位置与尺寸符合通用机械传动的设计标准，可直接选用标准平键完成装配，无需额外定制非标连接件。

　　在实际选型应用中，这类联轴器通常适用于转速不超过3000rpm、传递扭矩在中小区间的传动场景，不适合重载冲击载荷较大的工况。装配时需要先将两侧半联轴器分别固定在主动轴与从动轴的轴端，调整两轴的端面对齐后再装入中间滑块，最后锁紧轴端的紧定螺钉完成固定。日常维护过程中仅需定期检查滑块的磨损情况，当滑块出现明显的压痕、变形或间隙过大时，直接更换同规格滑块即可恢复联轴器的使用性能，维护成本远低于整体式刚性联轴器。

　　设计建模过程中，需要重点校验套筒凹槽的接触强度，当传递额定扭矩时，凹槽侧壁与滑块的接触压应力不能超过所选材质的许用接触应力，避免长期运行后凹槽出现压溃变形。同时要校核套筒本体的扭转强度，保证在最大瞬时扭矩作用下套筒不会发生扭转变形或断裂。轴孔与键槽的尺寸公差需要严格匹配对应轴径的公差带，保证装配后配合松紧适度，既不会出现装配困难，也不会在运行过程中产生松动窜动。
