罗斯卡1/4规格VibraStop橡胶减震支撑件

　　做设备结构设计快十二年，经手的隔振选型案例没有一百也有八十，这类带外螺纹安装柱的橡胶减震支撑，是小型机电设备隔振方案里最常用的标准件之一，这次拿到的罗斯卡1/4规格VibraStop减震件模型，刚好能对应上之前做桌面级检测设备、小型输送线驱动端隔振的选型需求。先从实际应用场景说，这类减震件的适配场景其实比很多新手工程师想象的要广：桌面式工业检测仪器的底部支撑，能隔绝实验室地面传来的相邻设备振动，避免光学检测、精密称重模块出现数值漂移；小型风机、微型水泵的机脚安装，能阻断设备自身运转产生的振动向安装机架传递，降低整机运行的结构噪音；甚至是户外小型电控柜的安装支撑，除了隔振之外，橡胶基体还能起到一定的密封缓冲作用，避免柜体和金属安装架硬接触产生的锈蚀、磨损问题。

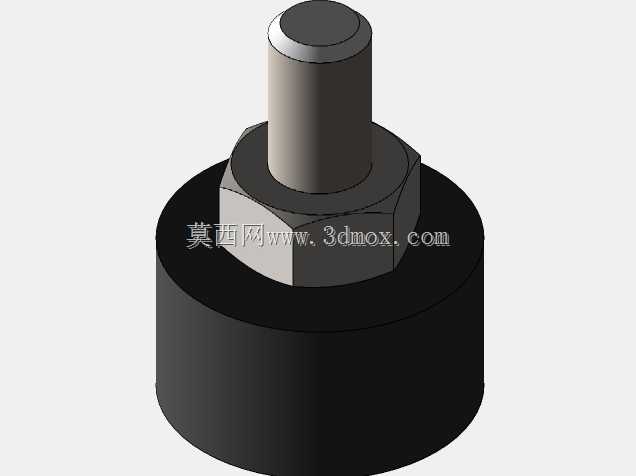

　　再说到产品本身的功能特性，这个减震件采用的是橡胶基体加金属嵌件的复合结构，下部的黑色圆柱部分是丁腈橡胶材质的减震主体，邵氏硬度一般在45-55度区间，既能保证足够的支撑刚度，避免设备安装后出现过大的侧倾偏移，又能通过橡胶分子的内摩擦耗散振动能量，对10-200Hz区间的中低频振动有不错的隔振效率。上部的金属嵌件做了六角结构加外螺纹柱的设计，六角结构是给安装扳手预留的卡持位，安装时不需要额外夹持橡胶部分，避免橡胶基体受扭转力出现开裂、脱胶问题；外螺纹柱采用1/4英寸的统一螺纹规格，和市面上多数小型设备的安装螺孔适配性很好，不需要额外加工转接件。

　　从设计思路上拆解这个零件的结构逻辑，其实能看出成熟工业标准件的设计巧思：金属嵌件和橡胶基体的结合面做了滚花加倒扣的结构，不是简单的平面粘接，能避免长期受载后金属件和橡胶出现脱开分离的问题；橡胶基体的下端面做了细微的磨砂纹理，安装时和金属安装面接触能增大摩擦力，不需要额外加装防松垫片就能避免设备运行时出现支撑移位；螺纹柱的长度做了严格控制，安装时螺纹旋入设备螺孔后，六角端面和设备安装面之间预留了0.5-1mm的间隙，不会因为螺纹旋入过深导致橡胶基体被过度压缩，提前出现疲劳老化。

　　关于外形尺寸和安装边界，这个模型的尺寸参数完全符合选型样本的规范：橡胶基体的圆柱直径为20mm，高度为15mm，安装后橡胶部分的静态压缩量控制在2-3mm区间，单支的额定静载荷在5-8kg，四支组合使用就能支撑20-32kg的设备，完全覆盖多数小型机电设备的重量需求。安装时需要注意的边界条件也能从模型上直观体现：螺纹柱的有效旋合长度为8mm，配套的安装螺孔深度不能小于10mm，避免螺纹旋入不足导致连接失效；橡胶基体的外围需要预留至少3mm的径向间隙，避免设备运行时产生侧摆，橡胶部分和周边结构件发生摩擦剐蹭，缩短使用寿命；安装时的锁紧扭矩不能超过2N·m，扭矩过大一方面会压溃橡胶基体，另一方面会导致金属嵌件和橡胶结合面出现应力集中，长期使用后出现开裂。

　　很多新手工程师做隔振设计时容易陷入一个误区，觉得减震件越软隔振效果越好，其实从这个零件的结构就能看出来，刚度匹配才是核心：如果橡胶硬度过低，设备启停时的晃动量过大，反而会影响设备内部运动部件的运行精度；硬度过高则隔振效率不足，振动传递率达不到设计要求。这个1/4规格的减震件，刚好卡在小型设备隔振的刚度平衡点上，建模时的细节还原也很到位，金属嵌件的倒角、橡胶部分的脱模斜度都做了准确还原，不管是做整机装配的干涉检查，还是做安装位的结构设计，都能直接调用，不需要再额外核对样本尺寸调整模型。之前做过的一台小型桌面式点胶机项目，一开始选了硬度更高的减震脚垫，结果点胶头的振动幅度超过0.1mm，点胶轨迹出现偏移，换成同规格的这款减震件之后，振动幅度降到了0.02mm以内，完全满足工艺要求，也能侧面印证这类标准件的选型价值。
