摩托传动用凹痕式从动链轮结构

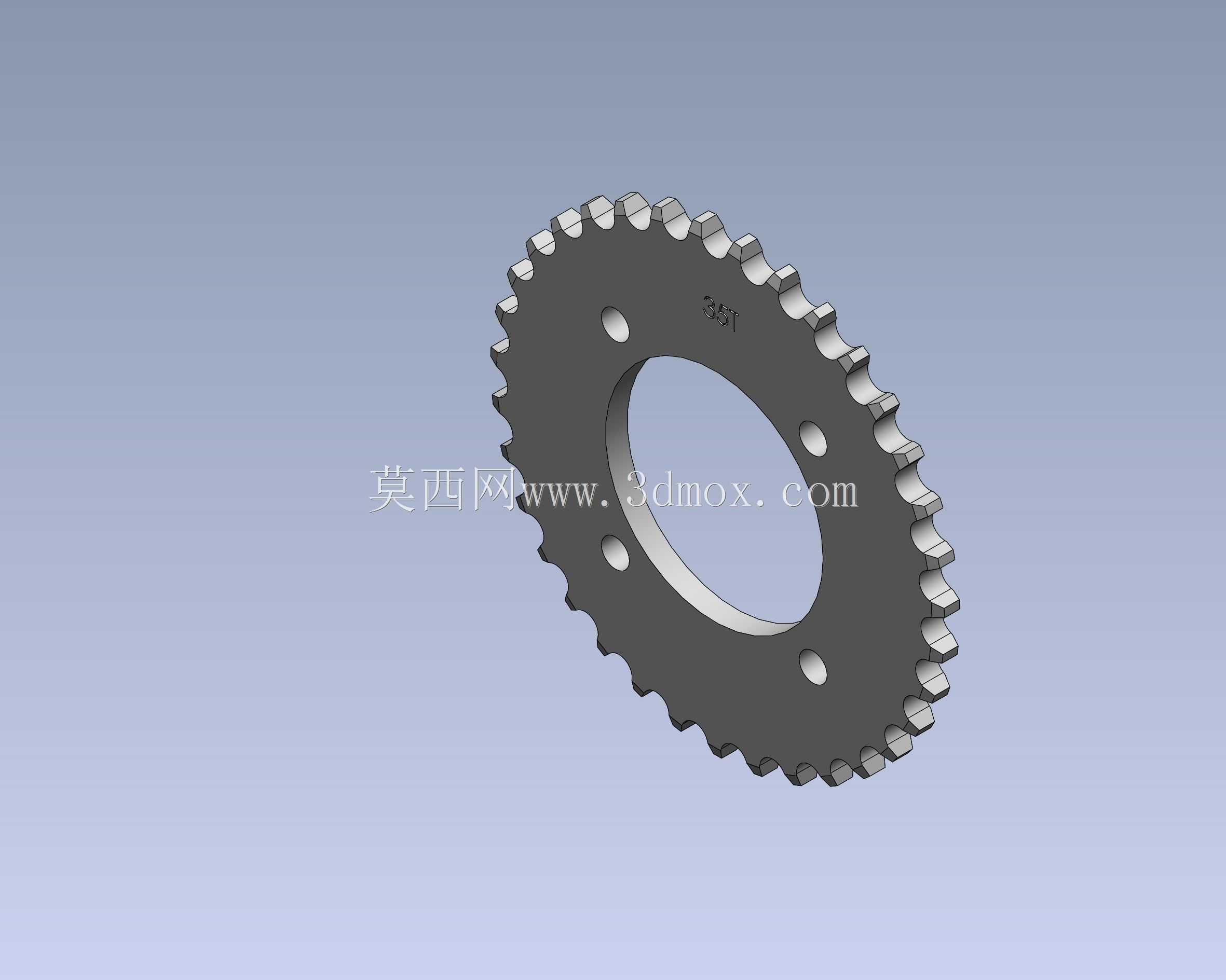

　　这款链轮属于链传动系统的核心从动部件，主要适配小排量跨骑式摩托的后传动端，是发动机动力传递到后轮的关键中转零件，日常骑行场景下，它需要和驱动侧的小链轮配合，通过链条将曲轴输出的扭矩放大后传递给后轮，直接决定车辆起步、加速过程中的动力传递平顺性，同时也会影响链条的磨损速率与整套传动系统的维护周期。从结构设计来看，这款链轮采用了分体式平板链轮的经典构型，整体为圆盘式结构，外圈均匀分布标准传动齿，齿形经过修形处理，齿顶做了微小的倒角过渡，避免和链节啮合时出现卡滞、咬链的问题，齿面的轮廓精度直接决定啮合间隙，设计时需要匹配对应规格的传动链条节距，保证啮合时每个链节都能顺畅卡入齿槽，不会出现跳齿、脱链的工况。链轮中心设置了大尺寸的中心通孔，

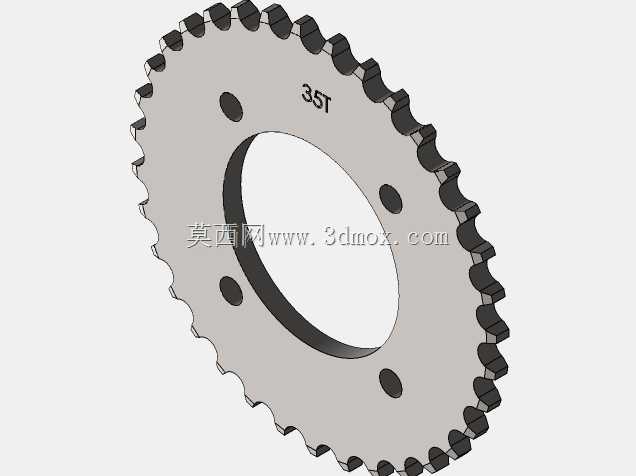

　　这个孔是和后轮轮毂的定位轴颈配合的安装基准，设计时需要严格控制孔的尺寸公差与形位公差，保证链轮安装后和轮毂的同轴度，避免转动时出现径向跳动，导致链条松紧度周期性变化，加剧链条和齿面的磨损。围绕中心孔均匀分布的四个小圆孔是安装固定孔，用于穿装固定螺栓，将链轮锁紧在后轮轮毂的连接法兰上，孔位的分度精度是设计重点，四个孔的中心需要落在同一分度圆上，相邻孔的角度偏差需要控制在极小范围内，避免安装时出现螺栓别劲、链轮安装偏斜的问题，同时孔的直径需要匹配对应规格的螺栓，预留合理的安装间隙但不能过大，防止长期受交变载荷作用下螺栓出现剪切断裂。链轮本体上设置的凹痕结构属于轻量化与标识结合的设计，在不影响整体结构强度的前提下，

　　去除了局部非受力区域的材料，降低链轮自身的转动惯量，让后轮的转动响应更灵敏，同时凹痕区域也可以作为型号标识的模压位置，方便生产装配和售后更换时快速识别零件规格。从安装边界来看，这款链轮的外径尺寸需要和后平叉的内部空间匹配，保证链轮转动时不会和后平叉、刹车组件、挡泥板等周边部件发生运动干涉，链轮的厚度需要匹配链条的内节宽度，保证链条可以完全卡在齿宽范围内，不会出现侧向滑出的问题。设计这类链轮时，首先需要确定传动比要求，通过齿数匹配计算出对应的链轮外径、齿根圆直径等基础参数，再结合后轮轮毂的安装接口尺寸，确定中心孔直径、安装孔的分度圆直径与孔径，之后对整体结构做强度校核，重点验算齿根的弯曲强度和安装孔周边的挤压强度，因为摩托在急加速、

　　急减速或者爬坡工况下，链轮会承受很大的瞬时冲击载荷，齿根位置如果强度不足，很容易出现断齿问题，安装孔位置如果强度不够，长期受交变载荷作用会出现孔位变形、螺栓松动的故障。材料选择上这类链轮一般会采用中碳钢做表面淬火处理，齿面获得足够的硬度来抵抗链条啮合带来的磨损，芯部保持足够的韧性来承受冲击载荷，避免受冲击时出现脆断。实际使用中，链轮的磨损主要集中在齿面的啮合接触区域，当齿形磨损到一定程度后，会出现链条啮合异响、跳齿的问题，这时候就需要和链条、前小链轮同时更换，避免新旧零件匹配不佳加剧磨损。这款链轮的齿形设计还考虑了泥沙工况下的适应性，齿槽的深度和宽度做了优化，骑行时带起的泥沙可以顺着齿槽间隙排出，不会卡在链节和齿槽之间加剧磨粒磨损，适合非铺装路面的骑行场景。
