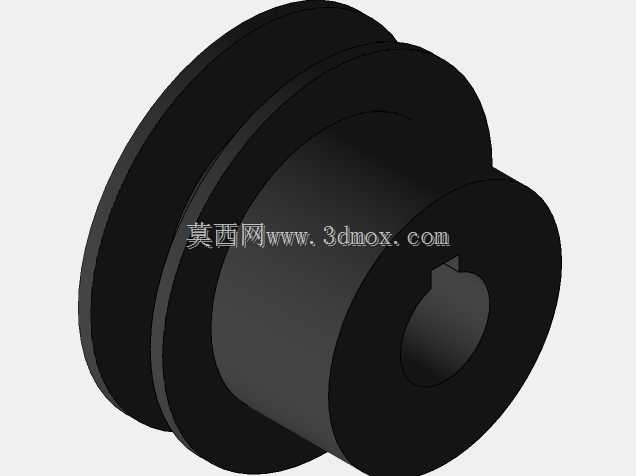

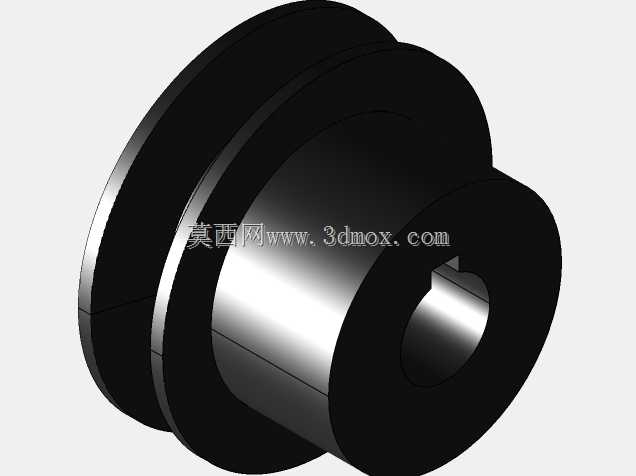

70毫米规格V型槽传动滑轮结构设计

　　在常规工业传动场景里，这类V型槽滑轮的应用覆盖范围极广，从小型农用机具的动力传递单元，到轻工生产线的物料输送辅机，再到小型机床的辅助进给传动结构，都能见到这类零件的身影。它的核心作用是通过V型槽面与三角皮带的侧面楔合，增大传动接触摩擦力，避免皮带在运转过程中出现打滑、跑偏的问题，相比平带轮，同等张紧力下它能传递的扭矩要高出30%左右，非常适合中心距不大、传动比要求相对稳定的中低速动力传递场景。

　　从实际使用的工况出发，这个滑轮的设计首先考虑的是安装适配性，内孔设置了标准键槽结构，能够和常用的GB/T1096普通平键直接配合，不需要额外加工定制连接件，装配时只需要将轴端与孔位对齐，敲入平键再做轴向固定即可，现场安装的容错率很高，哪怕是没有高精度装配工装的小型维修站点，也能顺利完成更换作业。轮体的V型槽角度采用了通用的34度槽型设计，匹配市面上最常见的Z型、A型三角皮带，不需要专门定制特殊规格的传动带，后期运维的配件采购成本很低，不管是工业五金市场还是线上配件渠道，都能快速找到适配的传动带备件。

　　尺寸边界上，这个滑轮的最大外圆直径控制在70毫米，轮缘的厚度做了均匀的等壁厚设计，既保证了轮体在高速运转时的结构强度，不会因为离心力出现轮缘开裂的问题，又尽可能控制了零件的整体重量，降低转动惯量，减少电机启动瞬间的负载冲击。轮毂部分的轴向长度做了针对性加长，相比同直径的轻型皮带轮，它的轮毂与轴的配合接触长度更长，能有效分散轴孔配合面的压应力，避免长期交变载荷下出现孔位磨损、键槽崩裂的失效问题，哪怕是频繁正反转的传动工况，也能保持足够的连接可靠性。

　　设计过程中特意对槽面的加工精度做了考量，槽的工作表面粗糙度控制在Ra3.2的水平，既不会因为表面过于粗糙加速皮带的磨损，也不会因为表面过于光滑降低摩擦系数导致传动打滑。轮体的两个端面都做了小尺寸的倒角处理，一方面是去除加工过程中产生的飞边毛刺，避免装配时划伤操作人员，另一方面也能减少轮体高速旋转时的空气阻力，降低运转过程中的风噪。内孔的键槽位置做了对称度公差约束，保证装配后轮体的动平衡性能，在每分钟1500转的常用转速下，不会出现明显的径向跳动，既可以延长配套轴承的使用寿命，也能减少传动过程中的振动噪音，提升整套传动机构的运行稳定性。

　　从选材适配的角度，这个结构既可以采用铸铁铸造成型后做机加工，也可以采用45号钢直接车削加工，甚至在对重量有要求的场合，还可以采用高强度工程塑料注塑成型，结构本身的通用性极强，不需要针对不同材料做大幅的结构修改。槽底的直径尺寸经过严格计算，保证皮带嵌入槽内后，皮带的顶面不会高出轮缘顶面，同时皮带底部也不会与槽底发生接触，完全依靠两侧面的摩擦传递动力，避免皮带出现底部过度磨损的问题，能有效延长三角皮带的更换周期。在实际选型过程中，只需要确认配套轴的直径、键槽尺寸以及所用三角皮带的型号，就可以直接套用这个结构，不需要重新做复杂的力学校核，非常适合通用机械的快速设计迭代，也适合作为设备维修的替换备件直接测绘生产。
