本田CRF230摩托车后传动链轮结构

　　这款链轮是越野摩托车后传动系统的核心受力零件，匹配本田CRF230车型的动力输出特性设计，主要承担发动机输出扭矩到后轮的传递作用，在非铺装路面骑行、爬坡、急加速等工况下，要承受瞬时冲击载荷与持续的交变应力，是摩托车传动系统中直接决定动力传递效率与行驶可靠性的关键部件。从实际使用场景来看，越野摩托车的后链轮长期暴露在泥水、砂石、颠簸冲击的环境中，设计时首先要兼顾齿形的啮合精度与结构强度，齿部采用适配520规格链条的齿廓参数，齿形修形充分考虑了链条磨损后的啮合余量，避免链条在跳动、张紧度变化时出现跳齿、脱链的问题，51齿的齿数设定匹配该车型的低速扭矩输出特性，能够在低转速区间提供足够的后轮扭矩，满足越野场景下的脱困、攀爬需求。

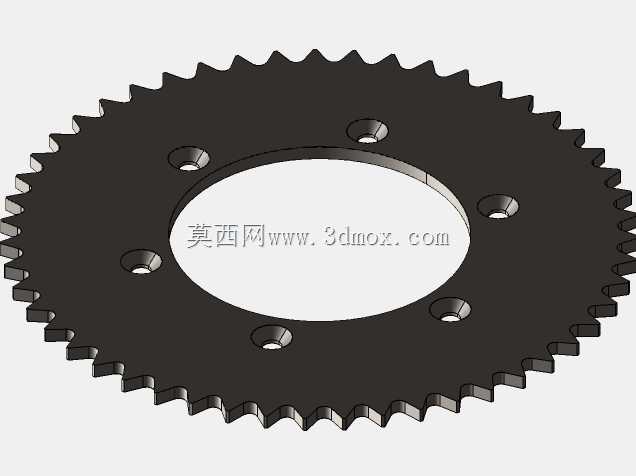

　　结构设计上，链轮采用盘式环形结构，中心大通孔用于避让后轮轮毂的安装轴系，周向均匀分布的6个安装沉孔，孔位精度严格匹配后轮轮毂的安装螺栓分布圆，沉孔深度经过精确计算，保证安装后螺栓头部完全沉入孔内，不会与周边的轮毂、刹车部件发生运动干涉，安装面的平面度公差控制在合理范围，确保链轮安装后与后轮轴的垂直度，避免运转时出现偏摆、链条单侧磨损的问题。齿部的厚度设计结合了520链条的内节宽度，齿侧间隙预留了合理的热膨胀与泥沙容纳空间，即使在泥泞路况下，泥沙进入啮合区域也不会出现卡滞，同时齿顶做了小圆弧过渡处理，减少链条啮合时的冲击，降低链条与链轮的接触磨损，延长整套传动部件的使用寿命。链轮的整体外径、安装孔分布圆直径、中心通孔直径这些边界尺寸，

　　完全适配本田CRF230的后轮安装空间，不需要对原车的轮毂、后平叉、链条导板做任何改装即可直接装配，替换磨损的原厂链轮时，能够保证与前小链轮的共面度，避免链条出现偏磨异响。从选材与结构强度角度，链轮的盘体厚度经过受力仿真优化，在保证足够抗冲击强度的前提下，尽可能降低旋转件的重量，减少后轮的非簧载质量，提升越野行驶时的后轮贴地性，齿部的硬度梯度设计兼顾了表面耐磨性与芯部韧性，表面高硬度层抵抗链条的摩擦磨损，芯部的韧性结构能够吸收越野路面的冲击载荷，避免出现断齿、盘体开裂的失效问题。在实际装配调试时，需要注意安装面的清洁，避免泥沙、铁屑夹在链轮与轮毂的结合面之间，导致链轮安装偏摆，螺栓紧固要按照对角顺序分次拧紧，达到规定的预紧力矩，

　　防止运转时螺栓松动；日常使用中，需要定期检查链轮齿部的磨损情况，当齿形出现明显磨尖、齿侧间隙过大时，要与链条同时更换，避免新旧零件匹配不当加剧磨损，同时要根据使用环境定期清洁链条与链轮的啮合面，涂抹专用的链条润滑脂，减少摩擦损耗。这款链轮的齿形参数完全遵循摩托车链条传动的设计规范，每个齿的节距误差、齿形角公差都控制在标准范围内，保证与标准520链条的啮合顺畅，运转时的噪音、振动都控制在合理区间，无论是日常林道骑行还是中度越野场景，都能稳定传递发动机输出的动力，不会因为传动部件的失效影响行驶安全。
