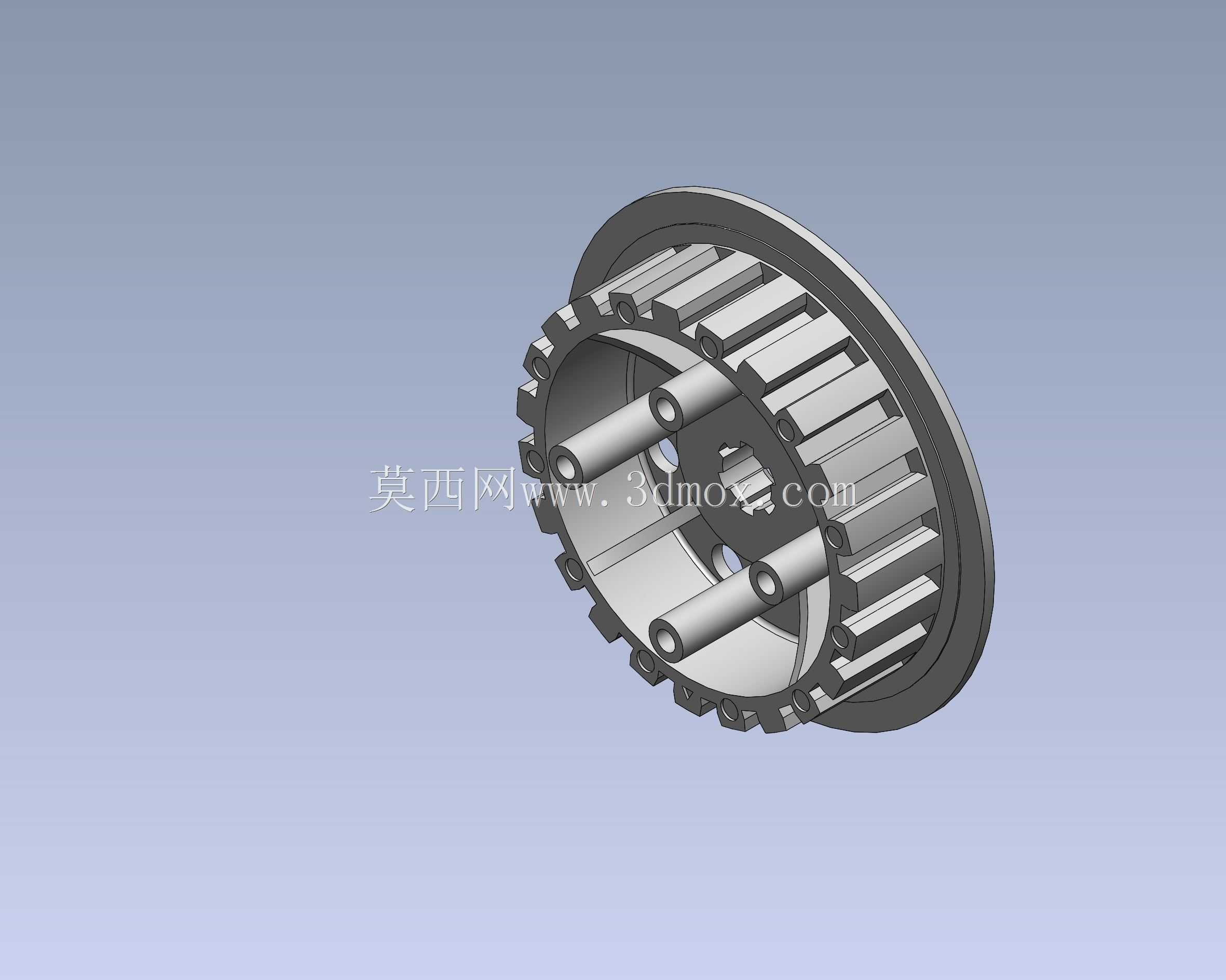

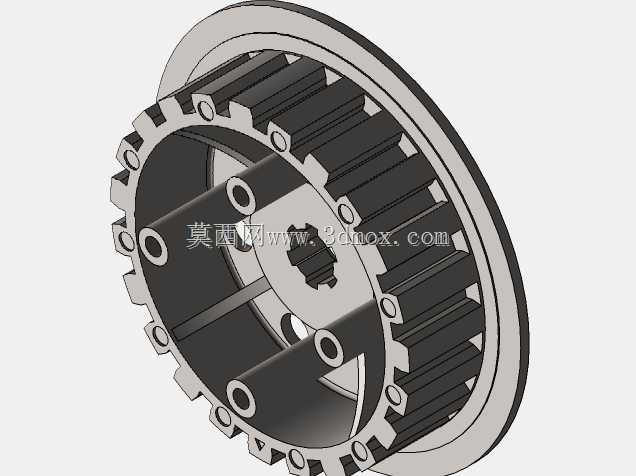

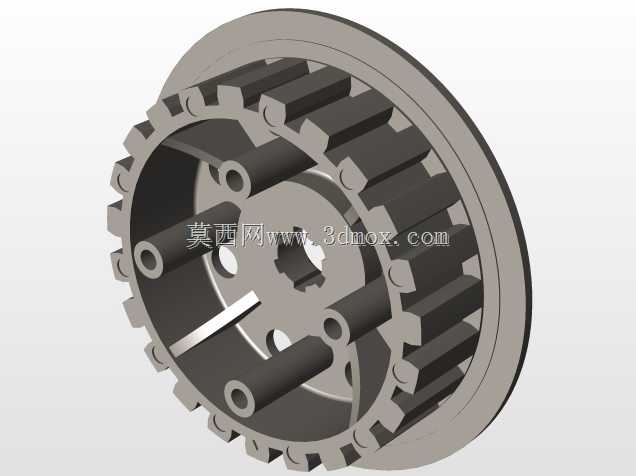

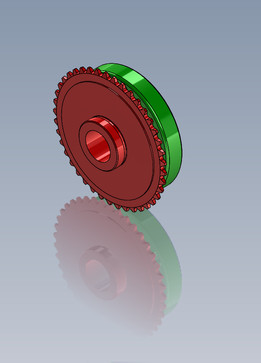

雅马哈YBR125XTZ125离合器毂结构

　　这款离合器毂是适配小排量跨骑摩托车动力传动系统的核心离合承载部件，主要应用在125cc排量级风冷摩托车的手动离合系统中，承担着动力接合、分离切换，以及扭矩传递缓冲的核心作用，是手动离合式摩托车传动链路里直接和摩擦片组配合的关键承载构件。从实际装车场景来看，该部件安装在发动机右侧曲轴箱的离合腔室内，外侧和离合器大齿圈固连接收初级减速后的曲轴动力，内侧通过中心花键和变速箱输入轴配合，当骑手操作离合手柄时，通过离合推杆推动压盘动作，实现摩擦片组的压紧与松开，完成动力的传递与切断，起步时的半联动缓冲、换挡时的动力切断、行驶中的扭矩传递都需要依托这个构件的结构强度与尺寸精度来实现。从结构设计思路来看，这款离合器毂采用内外双层承载的笼式结构，

　　外圈设置均匀分布的轴向卡槽，用来嵌入离合器摩擦片的外凸齿，卡槽的形位公差直接决定了摩擦片轴向滑动的顺畅度，间隙过小会导致离合分离不彻底、换挡卡滞，间隙过大则会在动力接合时产生冲击异响，因此设计时卡槽的宽度公差控制在0.05mm以内，同时卡槽根部做了小圆角过渡，避免应力集中导致的齿根开裂，应对频繁离合操作带来的交变冲击。内圈的中心花键采用渐开线花键设计，和变速箱输入轴的花键段配合，花键的压力角选取30度，兼顾对中精度和承载能力，花键长度覆盖整个配合段，保证扭矩传递时的受力均匀，避免局部应力过大导致的花键磨损。内外圈之间通过三根径向布置的支撑辐条连接，辐条上预留的通孔是离合弹簧的安装定位孔，

　　孔位的分度圆精度直接决定了多根离合弹簧的压紧力均匀性，如果孔位偏差过大，会导致压盘偏斜，出现离合接合不平顺、打滑或者分离不彻底的故障，因此设计时孔位的位置度公差控制在0.03mm以内，同时辐条的厚度经过强度校核，能够承受离合弹簧的预紧力以及动力传递时的扭矩载荷，不会出现辐条变形断裂的问题。外圈边缘的凸缘结构是摩擦片组的轴向定位面，凸缘的平面度直接决定了摩擦片压紧时的贴合度，平面度超差会导致摩擦片局部接触，出现打滑烧片的问题，因此该面的加工粗糙度要求达到Ra1.6，保证和摩擦片端面的贴合紧密。从安装边界尺寸来看，该离合器毂的最大外径适配125cc排量级离合器的摩擦片尺寸，整体轴向高度控制在离合腔室的安装空间内，不会和曲轴箱壁、

　　离合压盘等周边部件产生运动干涉，中心花键的参数和同系列车型的变速箱输入轴完全匹配，支撑辐条上的弹簧安装孔位和对应规格的离合弹簧直径适配，外圈卡槽的尺寸和配套的摩擦片外齿尺寸匹配，能够直接替换同型号车型的原厂离合器毂，不需要额外的改装加工。在实际使用场景中，该部件需要承受频繁的离合操作带来的轴向冲击、扭矩传递带来的周向剪切力，以及半联动状态下摩擦片滑动产生的热量传导，因此结构设计时在应力集中的卡槽根部、辐条和内外圈的连接位置都做了加强处理，避免长期使用后出现开裂、磨损等故障，同时整体的轻量化设计也降低了离合组件的转动惯量，让离合操作的手感更轻盈，动力切换的响应更迅速。对于三维建模从业者来说，这类零部件的建模需要重点关注配合面的形位公差、卡槽和花键的参数准确性，以及安装孔位的分度精度，因为这些尺寸直接决定了模型能否用于实际的生产加工或者改装适配，建模时需要优先保证配合特征的参数准确，再处理外观的细节结构，避免出现尺寸偏差导致的装配干涉问题。
