本田Biz100摩托车428规格14齿主动链轮

　　这款主动链轮适配本田Biz100系列弯梁摩托车的传动系统，匹配节距428规格的传动链条，齿数为14齿，是摩托车动力传输路径中连接发动机输出轴与后轮从动链轮的核心传动零件。在摩托车实际运行工况中，发动机曲轴输出的扭矩经过变速箱变速后，直接传递到安装在输出轴端的该链轮上，再通过啮合的传动链条将动力传递至后轮从动链轮，最终驱动车辆行驶，其啮合精度、结构强度直接决定了动力传输的效率与行驶过程的平顺性。

　　从实际应用场景来看，这类小排量通勤弯梁摩托车多面向城市日常代步、短途出行的使用场景，日常行驶中会频繁遇到起步加速、匀速巡航、低速爬坡等不同工况，链轮需要持续承受链条啮合带来的冲击载荷、交变扭矩，同时还要应对日常行驶中泥水、灰尘的侵蚀，因此在设计阶段首先要保证的是轮齿的啮合精度与结构可靠性。设计过程中，轮齿的齿形完全遵循428链条的啮合标准，齿廓曲线经过优化，能够保证链条滚子进入与退出啮合时的顺滑过渡，减少啮合过程中的冲击、异响与额外磨损，避免出现跳齿、脱链的故障。链轮中心设置的花键孔与发动机输出轴的花键参数完全匹配，能够保证周向固定的可靠性，传递扭矩时不会出现松旷、打滑的问题；端面上分布的两个小孔是安装定位孔，装配时可以配合专用工具快速对准安装位置，同时也能在拆卸时作为顶丝孔使用，降低售后维护的操作难度。

　　从安装边界来看，这款链轮的轴向厚度、齿顶圆直径都严格适配本田Biz100车型发动机输出端的安装空间，安装后不会与周边的发动机箱体、链盒外壳发生运动干涉，链轮的端面跳动、径向跳动公差控制在摩托车传动件的标准范围内，能够保证高速转动时的动平衡表现，避免车辆行驶中出现传动系统抖动的问题。链轮的基体采用高强度钢材设计，轮齿部位经过表面硬化处理，在保证芯部韧性的同时提升齿面的耐磨性能，能够应对日常通勤场景下长里程使用的磨损需求，减少用户更换传动套件的频率。

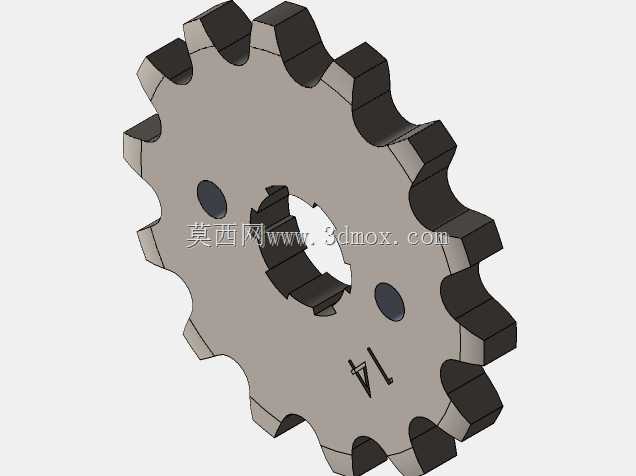

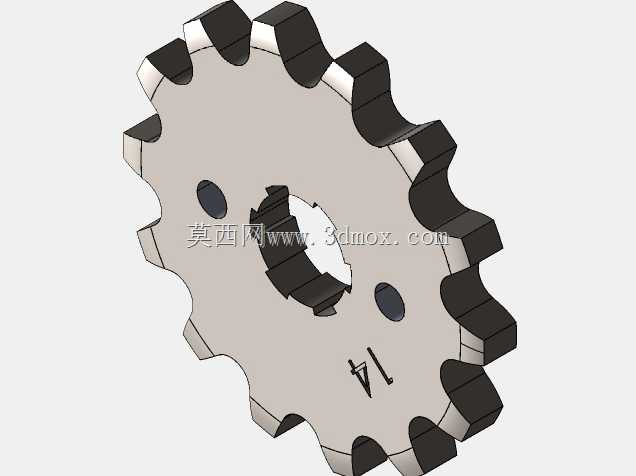

　　在建模设计过程中，首先依据428链条的啮合参数确定链轮的分度圆直径、齿顶圆直径、齿根圆直径等核心尺寸，再通过参数化特征生成单个轮齿的齿廓，通过圆周阵列得到全部14个轮齿结构，之后完成中心花键孔、定位小孔的特征创建，最后对齿面棱边、安装孔边缘做倒角处理，避免装配时锐边划伤操作人员、或是应力集中导致零件早期开裂。整个模型的尺寸链完全按照实车测绘参数设置，能够直接用于传动系统的装配干涉校验、改装件的开发参考，也可以作为同类小排量摩托车链轮设计的参考案例，帮助设计人员快速掌握这类通勤摩托传动链轮的设计要点与尺寸匹配逻辑。日常维护中，这类链轮需要和配套的链条、从动链轮同时更换，避免新旧零件啮合不良导致的异常磨损，安装时需要保证链轮与从动链轮的共面度，否则会加剧链条与轮齿的偏磨，缩短整套传动系统的使用寿命。
