齿条式直线进给传动机械结构

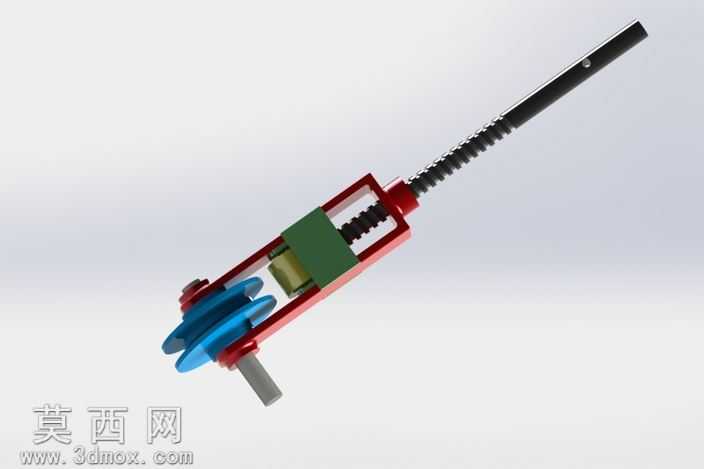

本作品为齿条式直线进给传动机械结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一个零部件的尺寸公差、装配关系都进行了精准定义，确保模型可直接用于工程验证与后续加工参考。模型整体采用模块化建模思路，将结构拆分为齿条传动组件、机架支撑组件、带轮传动组件、滑动导向组件四个独立模块，各模块之间通过标准装配约束完成组合，既保证了整体结构的完整性，也方便后续对单个组件进行修改优化。渲染阶段采用哑光金属材质模拟机架的钢制结构，通过调整金属粗糙度、反射率参数还原真实钢材的哑光质感；带轮部分采用亮蓝色工程塑料材质，通过高饱和度色彩与机架形成视觉区分，突出传动部件的位置；齿条部分采用发黑处理的金属材质，表面添加细微的切削纹理，还原机加工零件的真实表面状态；中间的滑动块采用墨绿色硬质塑料材质，模拟工程中常用的耐磨导向滑块材质，不同材质的搭配让整体结构的层次更加清晰，各部件的功能区分一目了然。结构设计上，该机构通过带轮输入旋转动力，经内部传动结构带动与齿条啮合的齿轮转动，将旋转运动转化为齿条的直线往复运动，实现精准的直线进给功能；机架采用双侧框式结构，为内部传动组件提供稳定的支撑，同时预留了足够的装配与维护空间；齿条背部设置导向结构，与机架上的导向槽配合，保证齿条运动过程中的直线度，避免出现偏载卡滞的问题；带轮采用双槽结构设计，可适配不同传动比的动力输入需求，提升了机构的适用场景。设计过程中重点考虑了传动的平稳性，对齿轮齿条的啮合间隙进行了合理设置，既保证传动精度，又避免因间隙过小导致的运动卡滞；同时对各运动部件的干涉情况进行了全面检查，通过运动仿真验证了全行程范围内无干涉问题，确保结构运动顺畅。整体结构紧凑，传动路径清晰，可作为小型直线进给装置、教学演示模型、自动化设备进给单元的设计参考，完整还原了机械传动中旋转运动转直线运动的典型实现方式，建模细节丰富，装配关系明确，具备较高的工程参考与教学演示价值。
