4英寸法兰式直角截止调压阀门结构

　　在化工流体输送、市政供水管网、工业循环水系统以及中小型蒸汽管路的改造与新建项目中，直角式法兰连接的压力调节阀是管路压力管控环节的常用部件，这类阀门区别于直通式阀件的流道布局，能够在管路90度转向的节点同时完成流向切换与压力调控，减少管路中额外弯头配件的使用，降低整段管路的流体阻力与泄漏风险点。这款4英寸规格的阀件，进出口均采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，适配同压力等级的国标管路法兰对接，安装时无需额外加工转接件，只要匹配对应规格的密封垫片与螺栓紧固件即可完成装配，安装边界上，手轮顶端到阀体底部法兰端面的垂直高度、侧方法兰端面到阀体主体中心的水平距离，都预留了足够的手动操作空间，

　　现场安装后不会出现手轮被周边管路或支架遮挡无法操作的问题，手轮采用轮辐式结构，直径匹配4英寸阀件的操作力矩需求，日常巡检时操作人员无需借助额外加力杆，仅靠手部力量即可完成开度调节，手轮中心的阀杆螺母位置做了加厚处理，长期频繁操作也不会出现螺纹滑牙的磨损问题。从功能设计上看，这款阀件属于截止型压力调节阀，阀芯采用锥面密封结构，当手轮顺时针旋转时，阀杆带动阀芯向下运动，逐步截断流道同时改变通流截面的面积，以此实现下游管路压力的稳定调控，相比闸阀类的全开全关工况适配性，这类阀件可以在0到全开的区间内任意锁定开度，能够稳定维持下游压力在设定区间内，适合需要持续调整管路压力的工艺场景，比如循环冷却水系统的支路压力平衡、

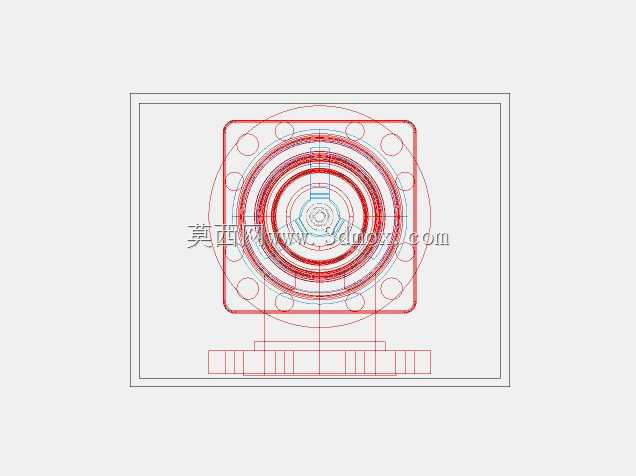

　　化工配料管路的流量压力匹配、供暖管路的支路压差调节等场景都能适配。阀体的主体结构采用直角式流道设计，介质从底部法兰垂直进入阀体腔室，经过阀芯与阀座的调节间隙后从侧方法兰水平流出，这种流道走向让阀腔内的介质流动更顺畅，不会出现直通式调节阀底部容易沉积杂质的问题，即使介质中带有少量固体颗粒杂质，也能顺着介质流向被带出阀腔，减少杂质卡涩阀芯的故障概率，阀体的壁厚设计按照对应公称压力等级的规范要求做了冗余，阀腔过渡位置都做了圆弧倒角处理，避免长期承压运行时出现应力集中导致的阀体开裂问题，法兰与阀体主体的连接位置做了加厚加强筋处理，法兰螺栓紧固时不会出现法兰面变形导致密封失效的问题。在三维建模的结构处理上，

　　这款阀件的各个部件都做了独立的结构拆分，手轮、阀杆、阀芯、阀座、阀体、法兰压盖这些部件都保留了完整的装配关系，建模时按照实际加工的装配公差预留了配合间隙，比如阀杆与阀体上盖的配合位置、阀芯与阀座的密封配合面、法兰连接的螺栓孔位置都和实际工业产品的尺寸一致，做管路整体装配设计时，可以直接将这个阀件模型导入到整体管路装配体中，直接匹配对应的法兰尺寸与安装空间，不需要再额外核对安装边界，能够直接用于管路布置的干涉检查，提前预判现场安装时可能出现的空间冲突问题。实际现场使用中，这类阀件的维护也比较便捷，上盖法兰的螺栓拆卸后，就可以直接将阀杆、阀芯整体从阀体上方抽出，不需要将整个阀体从管路上拆卸下来，就能完成阀芯密封面的研磨、阀杆填料的更换这些日常维护操作，大幅降低了后期运维的工作量，阀杆位置的填料函设计了足够的填料容纳空间，可以根据介质的温度、腐蚀特性适配不同材质的密封填料，无论是常温清水、还是一定温度的蒸汽、弱腐蚀性化工介质，都能通过更换密封填料和阀芯密封件来适配使用场景，不需要更换整个阀件。
