三爪式轴承拆卸拉拔工具结构设计

　　在设备运维与机械装配现场，过盈配合的轴承、皮带轮、齿轮类零件拆卸一直是高频且易出操作失误的环节，直接敲击、撬别很容易损伤轴颈、零件安装面甚至造成零件报废，三爪拉拔器就是针对这类场景设计的专用拆装工具。这款三爪结构的拉拔装置，核心作业逻辑是通过中心螺杆的轴向顶进力，转化为三个卡爪的轴向拉拽力，平稳将过盈装配在轴端的零件沿轴向拉出，全程受力沿轴的中心线分布，不会对轴和被拆零件产生偏载力矩，能最大程度保护装配面不受损伤。

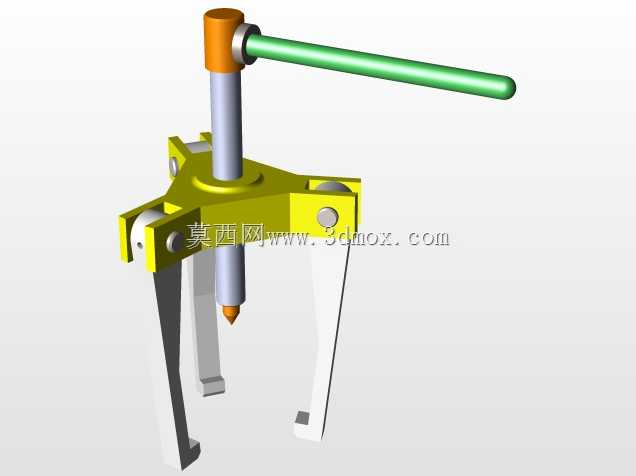

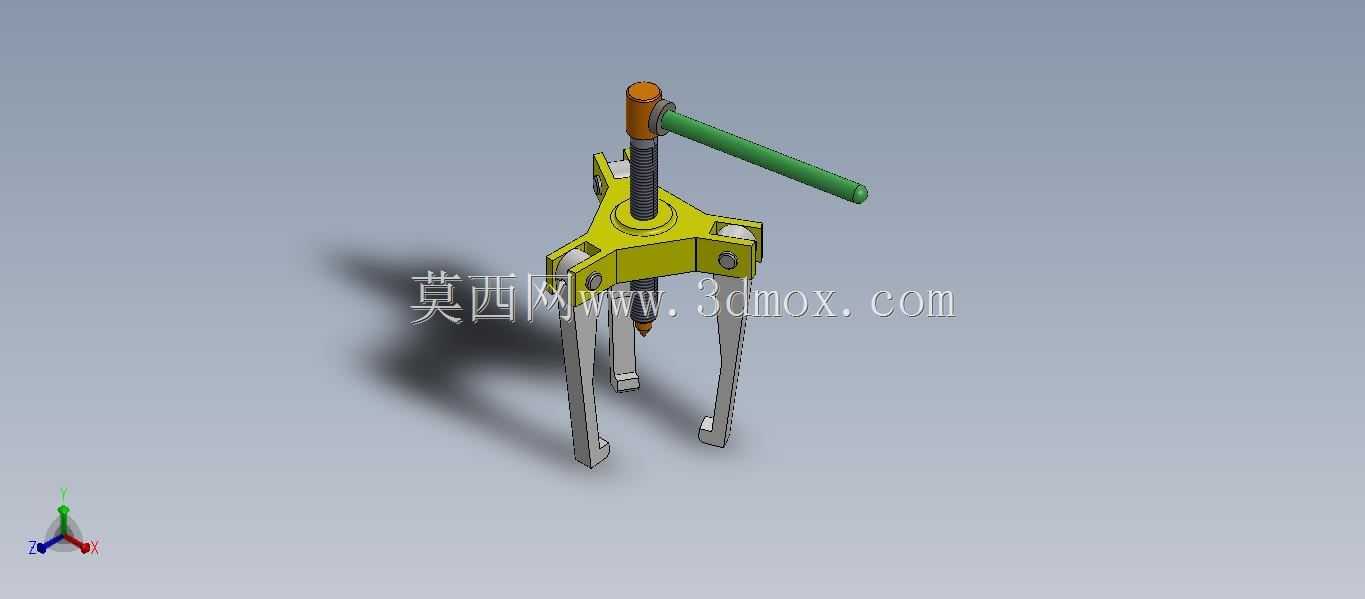

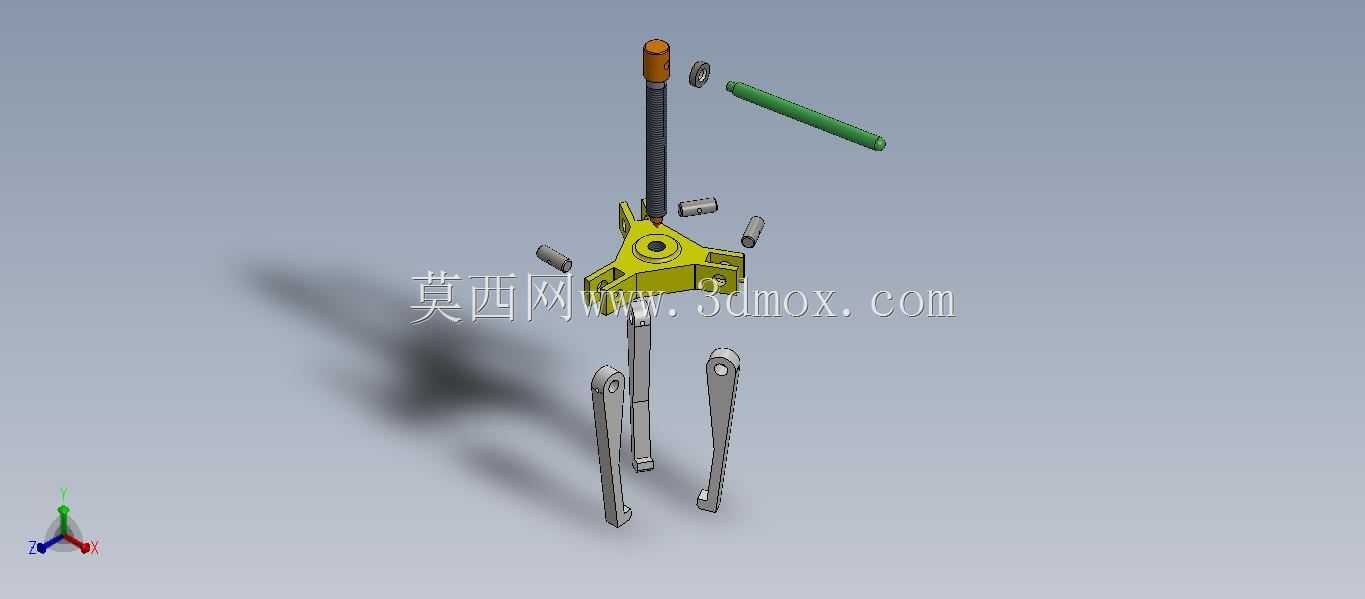

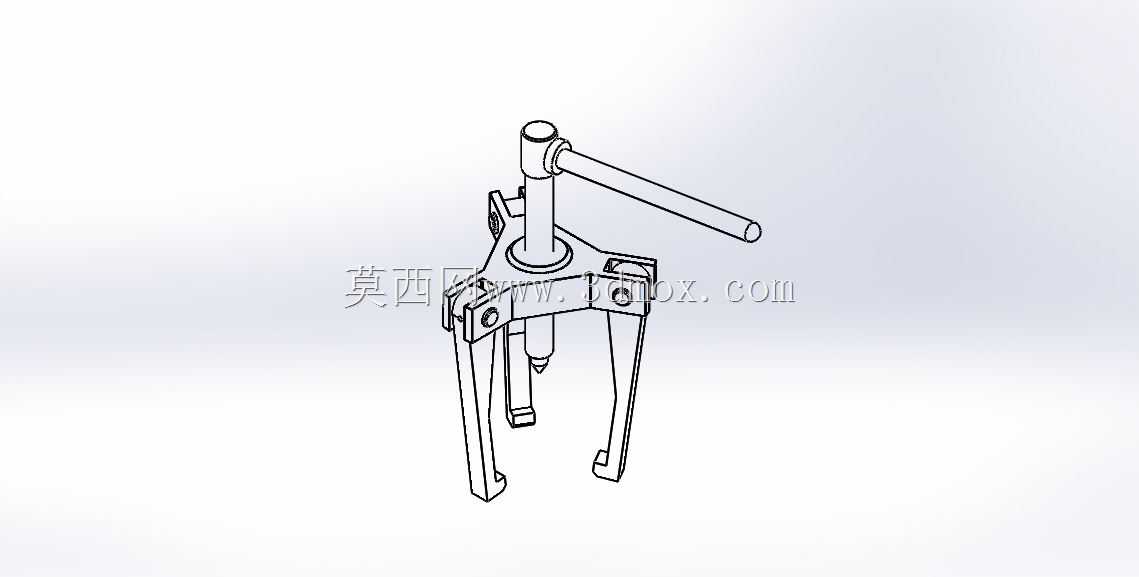

　　从结构设计来看，整个装置分为施力端、传动端、卡接端三个部分。施力端采用横向穿装的加力杆结构，相比T型固定手柄，可根据所需扭矩大小更换不同长度的加力杆，应对不同过盈量的拆卸需求，当拆卸过盈量较大的轴承时，可套入更长的加力管来增大力矩，无需额外配备大规格扳手，适配现场复杂的作业条件。传动核心为梯形螺纹传动的中心螺杆，梯形螺纹的牙型强度高，传动过程中自锁性能好，不会因为作业中的反作用力出现螺杆回转松脱的问题，螺杆顶端做圆弧倒角处理，顶在轴端中心孔时能自动对中，避免顶偏造成的卡爪滑脱、零件歪斜问题。

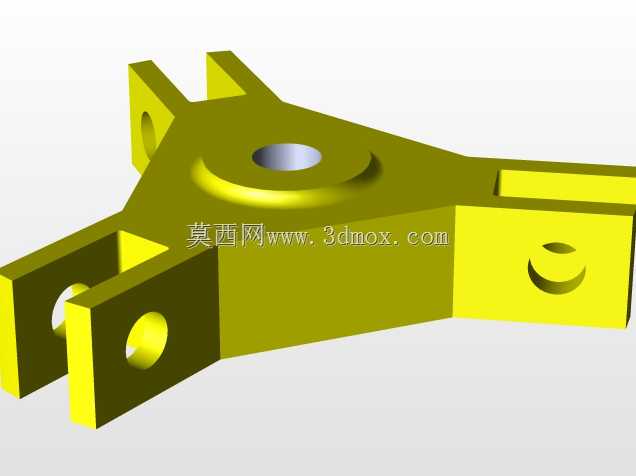

　　卡接端采用三爪均布结构，三个卡爪通过铰接轴连接在中心支架上，可沿铰接点小幅摆动，自动适配不同直径的被拆卸零件外沿，卡爪的勾头做了加厚处理，勾接面设计有防滑齿纹，拉拽时能牢牢卡住零件的下端面，不会因为受力过大出现滑脱。中心支架上预留了卡爪的滑动导向槽，可根据被拆零件的外径大小调整三个卡爪的张开幅度，覆盖常见的中小型深沟球轴承、圆锥滚子轴承、小型皮带轮、联轴器的拆卸尺寸范围，卡爪与支架的连接位置做了限位台阶，调整到最大张开位置时不会脱出，保证作业过程的结构稳定性。

　　从实际使用的边界条件来看，这款拉拔器的中心螺杆行程可满足常规轴端零件的拆卸拉出距离需求，作业时需要先将三个卡爪均匀勾住被拆卸零件的受力端面，调整中心螺杆位置使其顶端对准轴的中心孔，确认三个卡爪的勾接深度一致后，再转动加力杆带动螺杆进给，初期进给时要缓慢施力，观察被拆零件是否出现偏斜，若出现歪斜要及时松开调整卡爪位置，保证三个卡爪受力均匀，避免零件卡滞在轴上。相比两爪拉拔器，三爪结构的对中性更好，受力分布更均匀，拆卸圆形零件时不会出现卡爪打滑、零件偏摆的问题，尤其适合轴承这类对拆卸同轴度要求较高的零件，能避免拆卸过程中轴承内圈倾斜卡死在轴颈上。

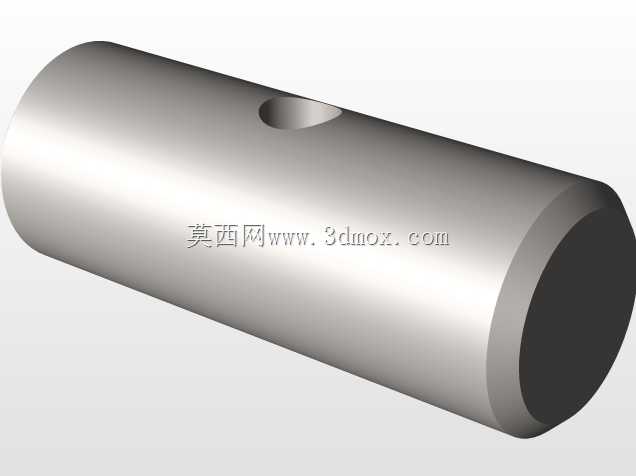

　　在现场运维场景中，这类手动拉拔器无需外接动力源，整体重量轻便，可放入常规维修工具箱携带，不管是车间生产线的设备抢修、还是户外设备的现场维护，都能快速投入使用。设计过程中针对卡爪的受力薄弱点做了加厚处理，铰接轴采用高强度销轴配合，避免大拉力下出现销轴变形、卡爪断裂的问题，中心螺杆的表面做了调质处理，提高螺纹的耐磨性和抗扭强度，长期使用也不会出现螺纹滑牙的问题。卡爪的内侧做了避让缺口，勾住轴承内圈时不会碰到轴承的保持架和滚动体，避免拆卸过程中损伤轴承的内部结构，对于可重复使用的轴承，拆卸后能保持完整的精度状态，降低备件损耗成本。

　　日常使用时需要注意，该拉拔器不可用于超出其拉力负荷的零件拆卸，当转动加力杆出现明显卡滞时，不可强行加力，可在轴与轴承的配合面注入少量润滑油浸润后再缓慢施力，避免结构过载损坏。作业时要保证中心螺杆的轴线与轴的轴线完全重合，偏载状态下不仅容易造成卡爪滑脱，还可能导致螺杆弯曲变形，影响后续的使用精度。三个卡爪的铰接位置要定期涂抹润滑脂，保证调整时的顺畅度，避免锈死导致无法调整张开幅度。这类手动拉拔工具是机械维修场景中必备的基础拆装工具，合理的结构设计能大幅降低拆卸作业的劳动强度，减少零件拆装过程中的损坏率，提升设备运维的作业效率。
