9.2千瓦法兰安装式三相异步电动机结构

　　在工业传动系统的动力源选型环节，法兰安装式电动机的应用场景覆盖了绝大多数需要紧凑同轴安装的设备布局，从输送线的驱动端、泵组的动力输入、减速机的直连配套到机床主轴的辅助驱动，这类带前端法兰止口的电机，能省去传统底脚安装所需的额外调整垫块、同轴度校准工装，大幅缩短设备总装阶段的动力端调试周期。这款9.2千瓦规格的电机，额定功率段覆盖了多数中型工业设备的动力需求，既不会因为功率冗余过大造成采购与运行成本的浪费，也能在持续负载工况下预留足够的扭矩余量，避免长时间过载导致的绕组温升超标问题。从结构设计的角度看，这款电机的外壳采用轴向散热筋布局，筋条的走向与电机运行时自带的冷却风流向完全匹配，风罩端的风叶转动时，

　　气流会顺着筋条间的沟槽从后端盖向前端法兰方向流动，直接带走定子铁芯传递到机壳表面的热量，这种散热结构相比光滑机壳，散热面积能提升40%以上，在封闭的工业车间环境下，也能保证电机绕组的温升控制在绝缘等级允许的范围内。前端法兰的止口尺寸、安装孔的节圆直径都是按照通用工业标准设计的，能直接匹配标准规格的减速机输入端、泵体连接法兰，不需要额外加工过渡连接盘，安装时只要将法兰止口嵌入配套设备的定位孔，拧紧固定螺栓就能保证输出轴与从动端的同轴度，相比底脚安装式电机，能避免因为安装面不平整导致的轴系偏摆，延长输出轴轴承与从动端轴承的使用寿命。电机的输出轴采用标准键槽设计，键槽的对称度、轴径的公差都严格匹配通用传动件的配合要求，不管是安装联轴器、

　　皮带轮还是齿轮，都能保证传动过程中无松动、无偏载。接线盒设置在机壳的侧上方，接线腔的空间足够容纳大线径的动力电缆，接线端子的布局预留了接地端子的安装位置，符合工业电气安全的布线要求，同时接线盒的密封结构能阻挡车间内的粉尘、切削液溅入接线腔，避免出现线路短路的隐患。机壳顶部的吊环是按照电机整体重量设计的，在设备组装或者后期维护吊装时，能直接通过吊环起吊整台电机，不需要额外捆绑钢丝绳，避免吊装过程中磕碰散热筋或者端盖。从安装边界来看，这款电机的轴向总长度、最大外径都经过紧凑化设计，在同功率等级的电机中，安装占用的空间更小，适合安装在设备内部空间局促的位置，比如集成在机床的床身内部、输送线的机架内侧，不需要额外预留过大的安装空位。

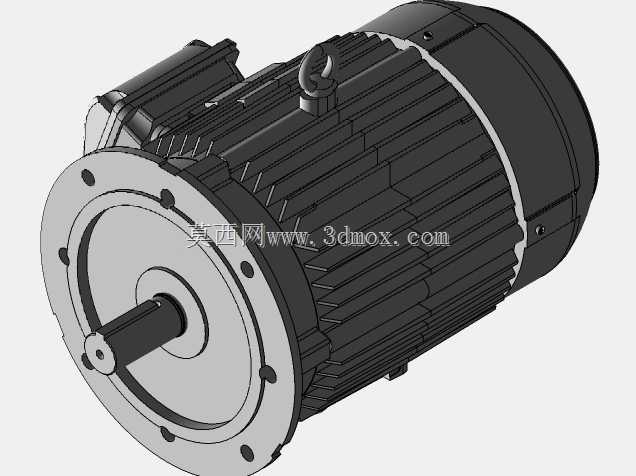

　　后端盖的轴承部位设置了润滑脂加注通道，在长时间运行后，可以不用拆解电机端盖，直接通过注油嘴补充润滑脂，降低设备维护的工作量。在实际选型配套时，需要注意法兰安装面的贴合精度，要保证配套设备的连接面无凸起、无毛刺，避免法兰紧固后机壳出现应力变形，导致定子与转子之间的气隙不均匀，出现运行异响或者振动超标的问题。另外输出轴与从动件的配合长度要控制在合理范围，不能让从动件的端面顶到电机前端盖的油封部位，避免运行过程中摩擦油封造成润滑油泄漏。这款电机的三维结构完整还原了从散热筋结构、法兰止口尺寸、接线盒外形、吊环安装位置到输出轴键槽细节的所有特征，结构工程师在做设备整体布局时，可以直接导入这个模型进行干涉检查，提前验证电机与周边机架、传动件、管线的空间位置关系，避免在实际组装时才发现安装空间不足、管线与电机散热筋干涉这类问题，能大幅减少设计阶段的反复修改工作量，也能在设备方案评审阶段，直观展示动力端的布局合理性。
