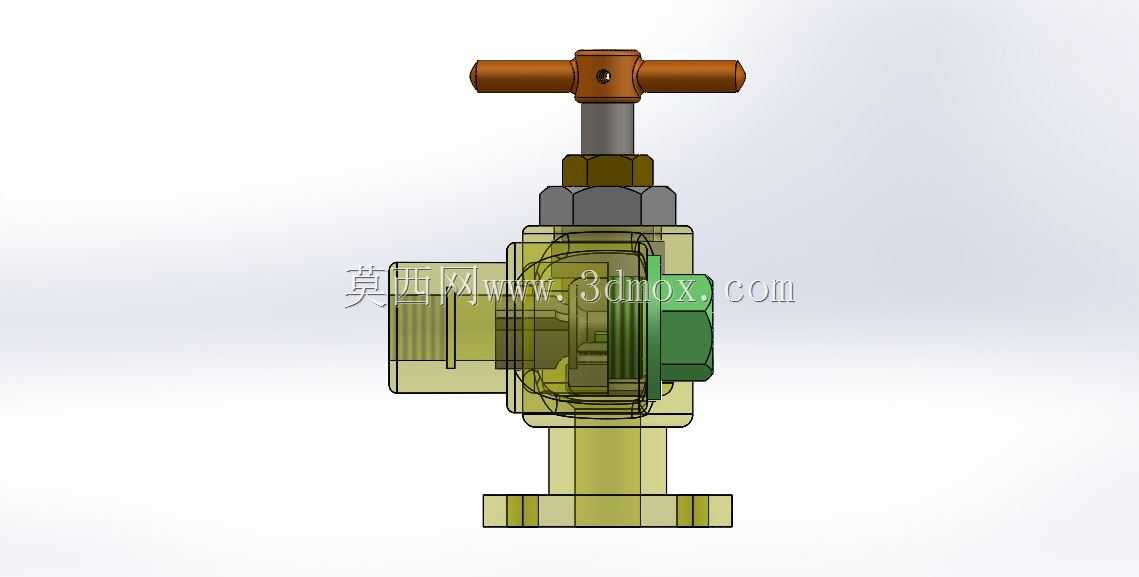

角式法兰安装手动可调流量控制阀结构

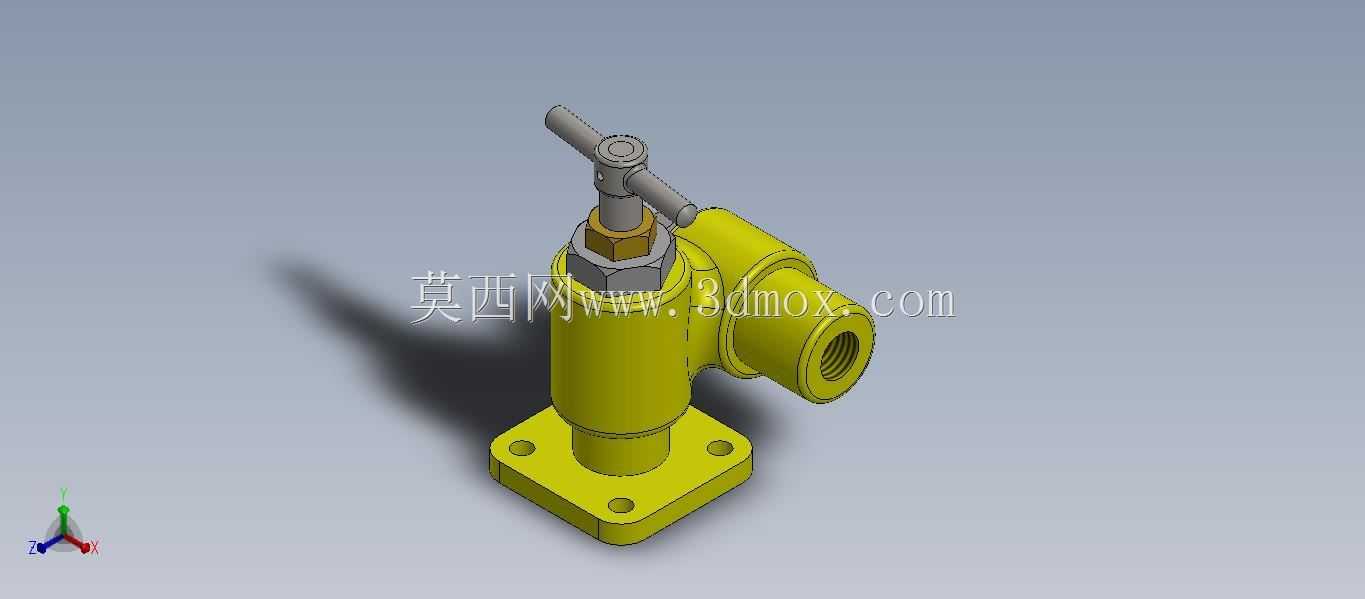

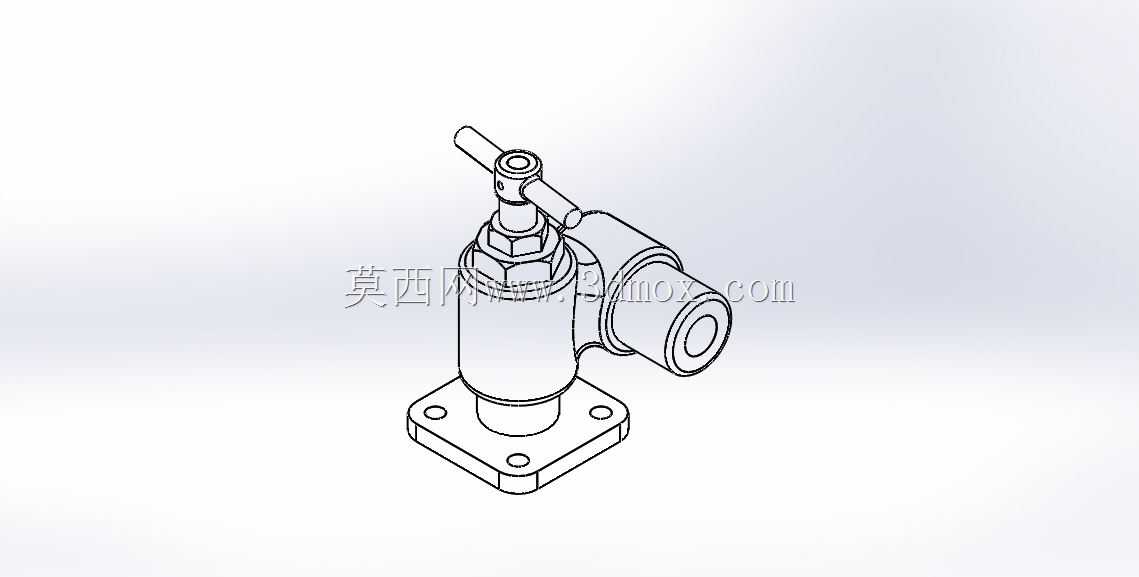

　　在中小管径的工业流体输送管路、小型试验台架流体回路、化工配料支管、暖通空调分支水路这类需要灵活调整介质通流能力的场景中，这类角式结构的可变流量阀是兼顾安装空间与调节功能的常用元件。不同于直通式阀门需要沿管路轴向排布的安装要求，角式结构的进出流道呈90度垂直布局，能够直接适配管路直角转弯的位置，省去一个直角弯头的安装空间，在布局紧凑的设备内部管路、集成阀组台架上，这种结构能有效压缩管路排布的总占用空间，减少管路接头数量，降低潜在的泄漏点。

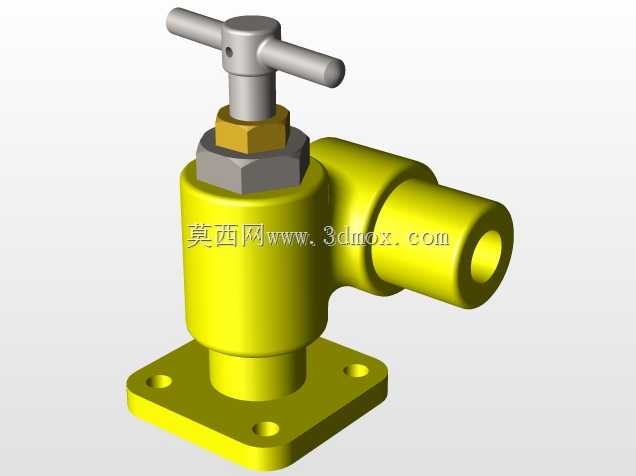

　　该阀的核心功能是通过手动操作顶部的手柄，带动阀杆升降改变阀瓣与阀座之间的通流截面积，从而实现对管路内流体流量的连续调节，可根据下游工况的实际需求，将流量从全闭到全开区间内做无级调整，适配需要精准匹配介质供给量的工况，比如小型反应釜的进料支管、冷却水回路的分支调节、试验台的介质流量校准回路，都可以通过这类阀门完成流量的手动匹配。阀体底部采用方形法兰安装结构，法兰面上预留四个对称布置的安装螺栓孔，安装时可通过螺栓将阀门整体固定在设备基座、阀组安装板或者管路支架上，相比螺纹直连的安装方式，法兰固定的结构抗振动能力更强，在存在管路振动、介质压力波动的工况下，不会因为长期受力出现连接松动的问题，安装边界需要预留法兰面的固定操作空间，同时顶部要留出足够的手柄操作行程空间，避免手柄转动时与周边管路、结构件发生干涉。

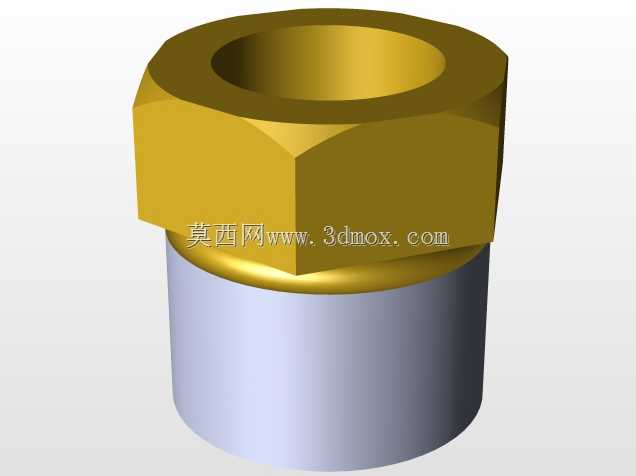

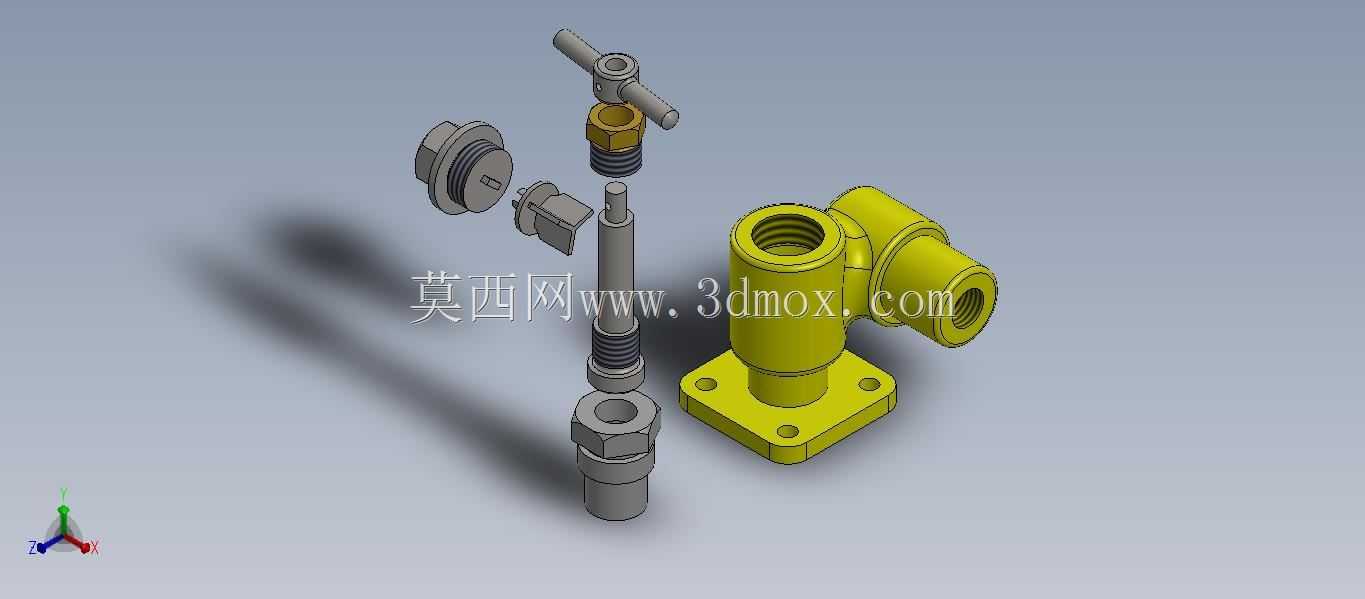

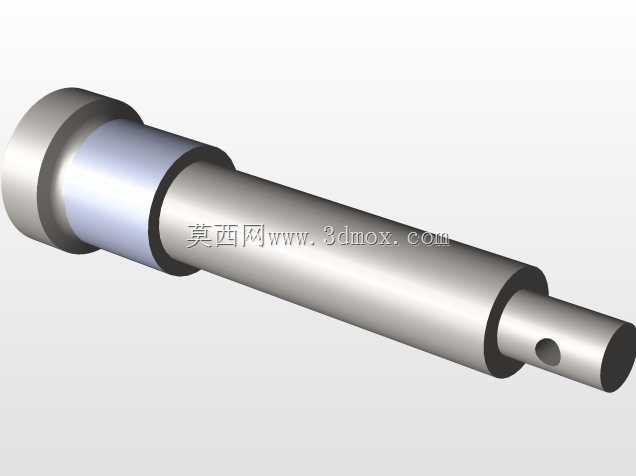

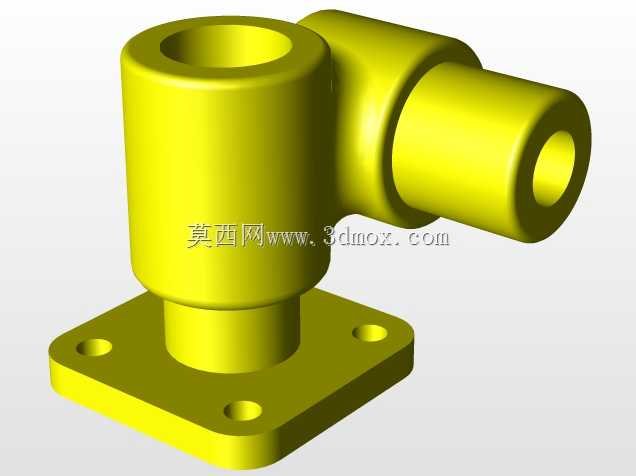

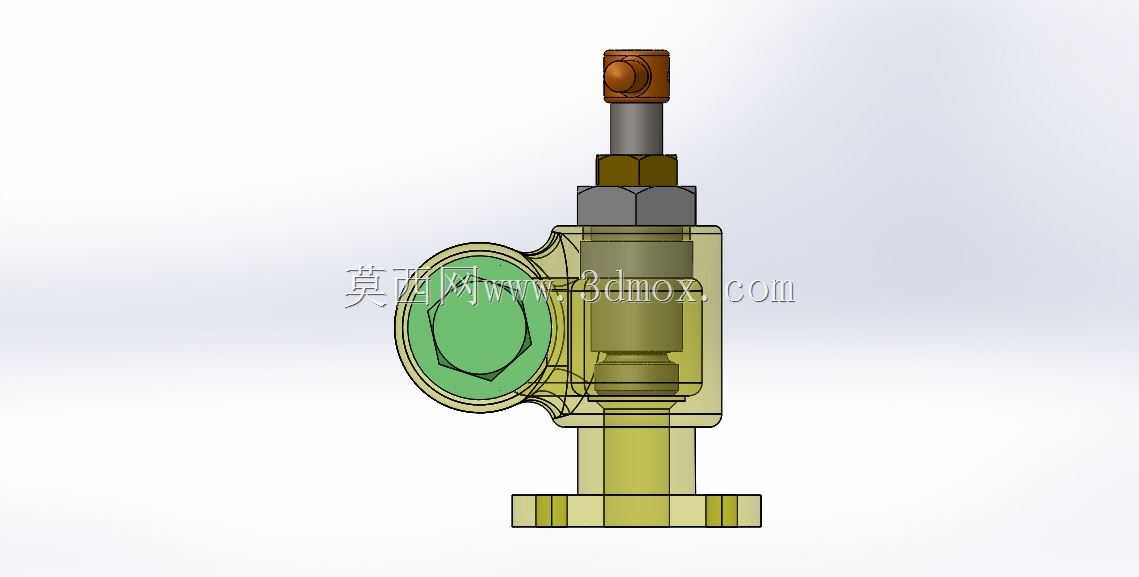

　　从结构设计逻辑来看，阀体采用一体式铸造流道结构，流道内壁做平滑过渡处理，减少介质在转角位置的流阻损失，避免介质在阀腔内形成涡流造成的压力损耗与冲蚀磨损。阀杆与阀体之间采用填料密封结构，通过顶部的压紧螺母调整填料的压缩量，既保证阀杆转动、升降过程中的密封性能，防止介质从阀杆位置外漏，又能避免填料压得过紧导致阀杆操作力矩过大。侧置的出口端采用内螺纹连接结构，可直接与对应管径的外螺纹管路接头连接，入口端与底部法兰的安装面同轴，介质从底部法兰端进入阀腔，经过阀瓣与阀座的调节间隙后，从侧置的出口端流出，流道走向顺畅，没有突兀的截面突变，能降低介质流动过程中的噪声。顶部的手柄采用T型结构设计，操作时可以获得足够的力臂，无需借助额外工具就能手动完成调节操作，手柄与阀杆之间采用防松连接结构，避免长期操作后手柄与阀杆出现相对打滑的问题。

　　在实际选型应用中，这类阀门适配水、低粘度油品、无强腐蚀性的化工介质等常规流体工况，安装时需要注意介质流向与阀体标识的方向匹配，避免反向安装导致调节精度下降、密封面冲蚀加剧的问题。日常维护时，仅需定期检查填料位置的泄漏情况，若出现外漏可适当拧紧顶部的压紧螺母，当填料磨损到压紧螺母无法调整密封效果时，更换对应规格的填料即可恢复密封性能，整体结构简单可靠，维护成本较低，无需复杂的专用工具就能完成日常检修。阀体外表面采用涂装防锈处理，能适应常规工业环境下的防腐蚀要求，在无强腐蚀、无极端高低温的工况下，长期使用的稳定性较好。
