蒸汽管路用角式法兰连接排水阀结构

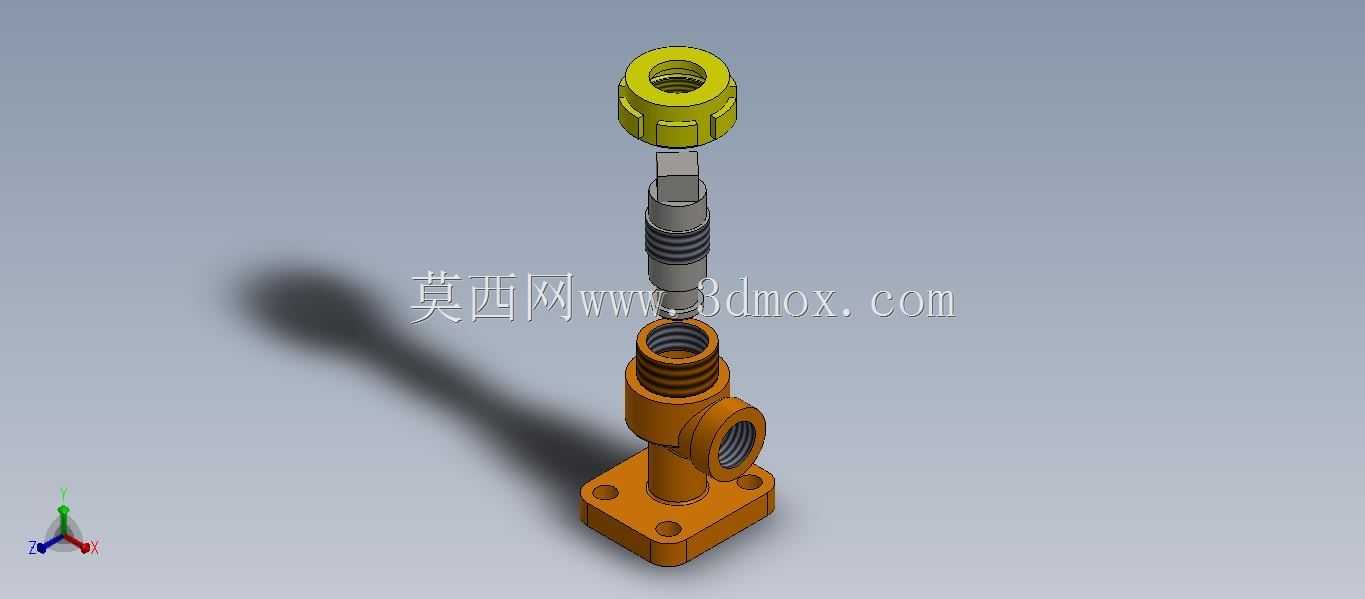

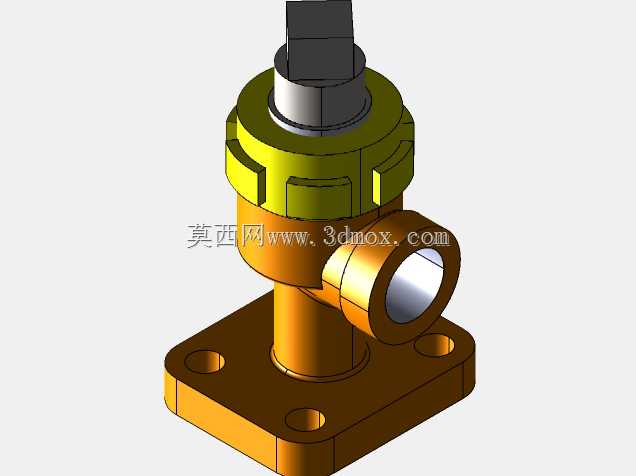

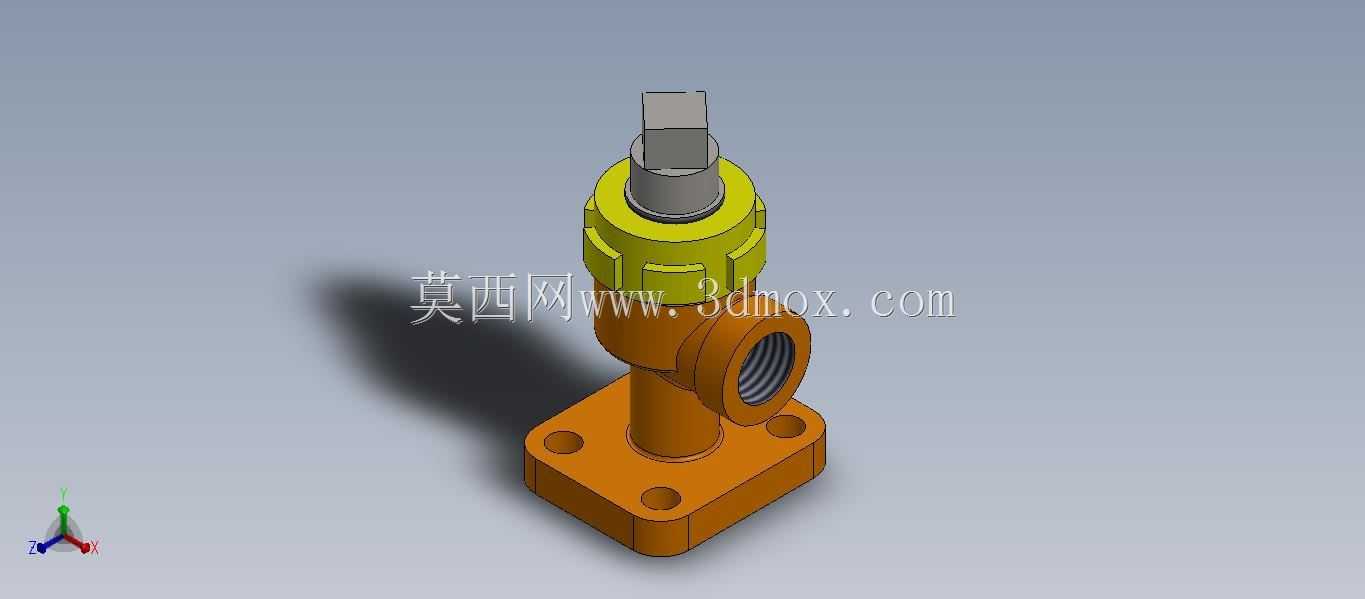

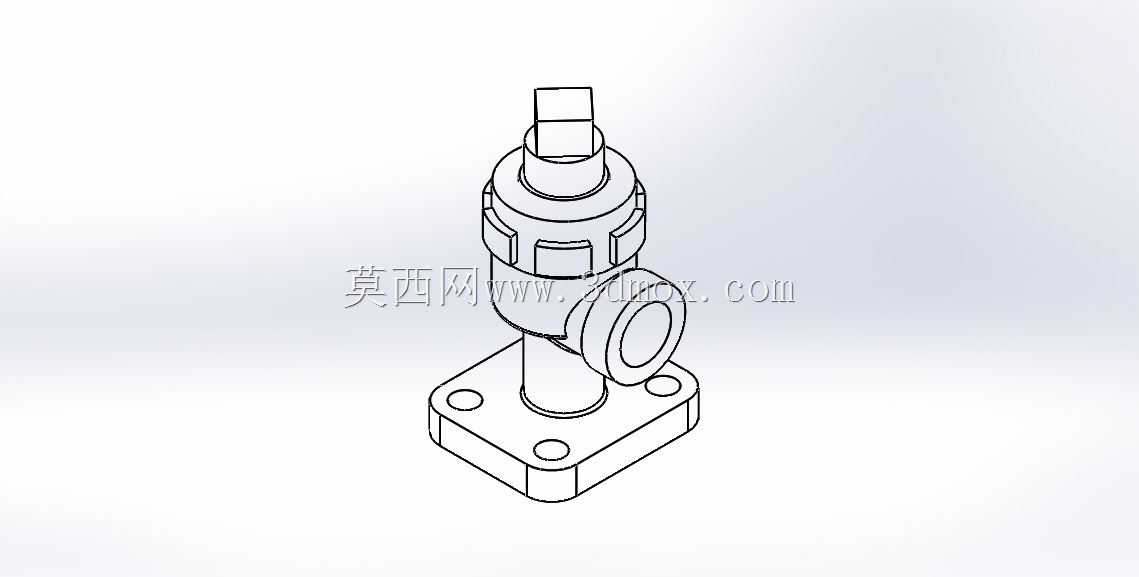

　　在蒸汽输送管网、蒸汽动力设备的配套管路系统中，冷凝水的积存是影响管路输送效率、诱发水锤冲击、造成管路腐蚀与密封失效的核心诱因之一，这款角式结构的排水阀，正是针对这类工况的冷凝水定点排放需求设计的专用管路元件。不同于常规直通式排水阀的管路走向要求，这款阀采用90度角式流道设计，可直接适配垂直与水平管路交汇的转角安装位，无需额外配置弯头管件改变管路走向，能有效减少管路连接节点，降低管路系统的泄漏风险点，尤其适合安装空间局促、管路排布紧凑的蒸汽分配站、换热设备进出口、蒸汽主管线低点等冷凝水易积存的位置。从结构设计逻辑来看，这款阀的底部采用方形法兰安装基座，基座上预留四个对称分布的螺栓安装孔，

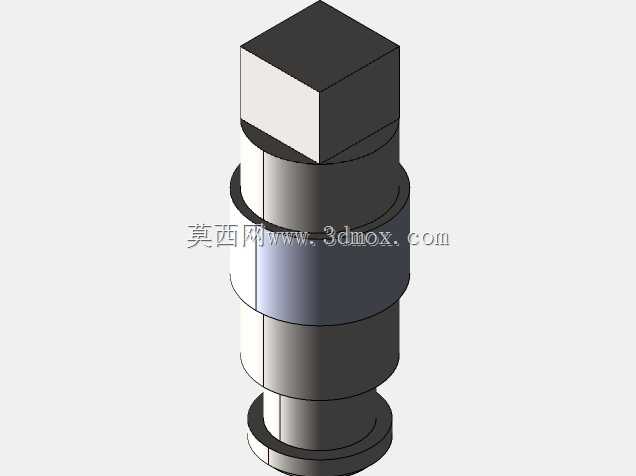

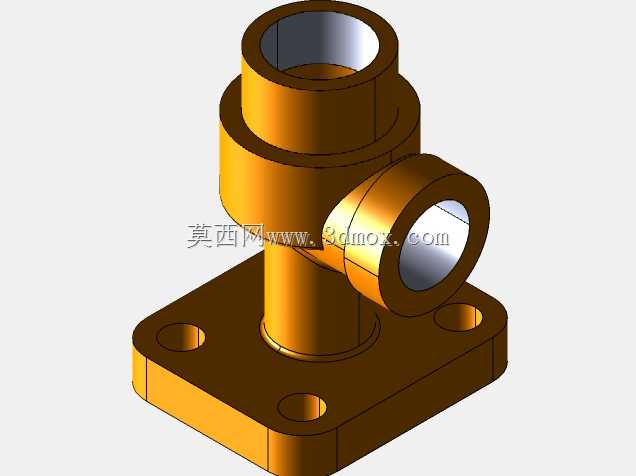

　　安装时可通过螺栓将阀体直接固定在管路预设的安装支座或者设备接口法兰上，方形基座的接触面经过平面度精加工处理，能保证安装后阀体的垂直度，避免侧装或者倒装时阀体受附加弯矩导致的密封面错位、阀杆卡滞问题；流道部分采用转角式腔体设计，进水端与出水端呈90度垂直布局，进水端设置内螺纹接口，可直接对接冷凝水收集支管，出水端连通阀腔内部的启闭控制结构，流道内壁做圆弧过渡处理，没有直角突变结构，能减少冷凝水排放时的流阻，同时避免杂质在流道拐角处沉积卡阻阀芯。顶部的启闭控制段采用阶梯式轴封结构，阀杆与阀盖之间设置多级密封填料腔，可适配蒸汽管路的高温工况，避免阀杆位置出现蒸汽泄漏；阀杆顶端采用方头结构，可配套标准扳手或者专用启闭工具操作，

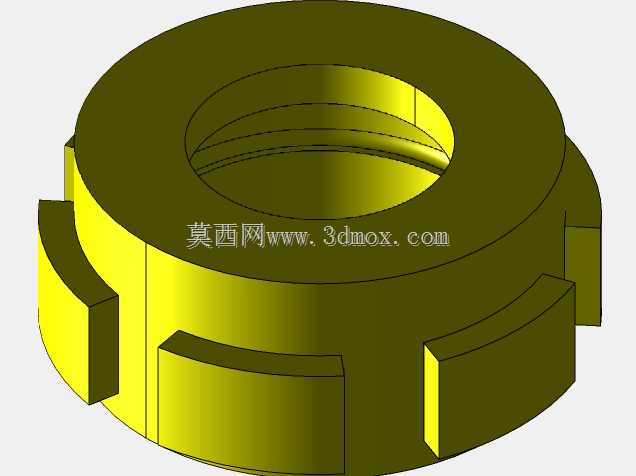

　　无需额外定制操作件，现场运维的通用性较强；阀盖与阀体之间采用螺纹锁紧加密封垫的组合密封形式，阀盖外部设计滚花式防滑锁紧结构，日常拆解维护清理阀腔杂质时，无需大型工装即可徒手完成阀盖的拆卸与复装，能大幅降低现场运维的操作难度。在实际工况适配性上，这款阀的排放通路通径经过匹配计算，可满足常规中小管径蒸汽管路的冷凝水连续排放需求，不会出现通径过小导致的排放不及时、冷凝水抬升堵塞管路的问题，也不会因为通径过大导致的新鲜蒸汽过量泄漏、造成能源浪费；阀体整体采用流线型外形设计，外部没有多余的突出结构，安装后不会占用过多的管路周边空间，也能避免现场运维人员巡检时的磕碰风险。从安装边界来看，这款阀的方形安装基座的孔位间距、

　　接口螺纹尺寸均匹配常规工业蒸汽管路的通用安装规格，选型替换时无需重新加工安装位或者改动现有管路，可直接替换同规格的老旧失效排水阀，适配性较强；阀杆的操作高度经过优化设计，安装后操作端距离安装基面的高度预留了足够的扳手操作空间，无需额外加长操作工具即可完成启闭操作，日常巡检时可快速完成手动排放操作，排查管路堵塞问题。在结构细节处理上，阀腔内部的启闭密封面采用锥面配合形式，相比平面密封的结构，锥面密封的对中精度更高，关闭时的密封比压更均匀，在长期接触带少量杂质的冷凝水工况下，也能保证可靠的密封性能，不会出现关闭后滴漏的问题；阀体的壁厚按照蒸汽管路的常规压力等级做冗余设计，可承受管路启停时的压力波动与短时水锤冲击，不会出现阀体开裂、变形的失效问题。
