机械加工用钻孔定位工装钻模结构

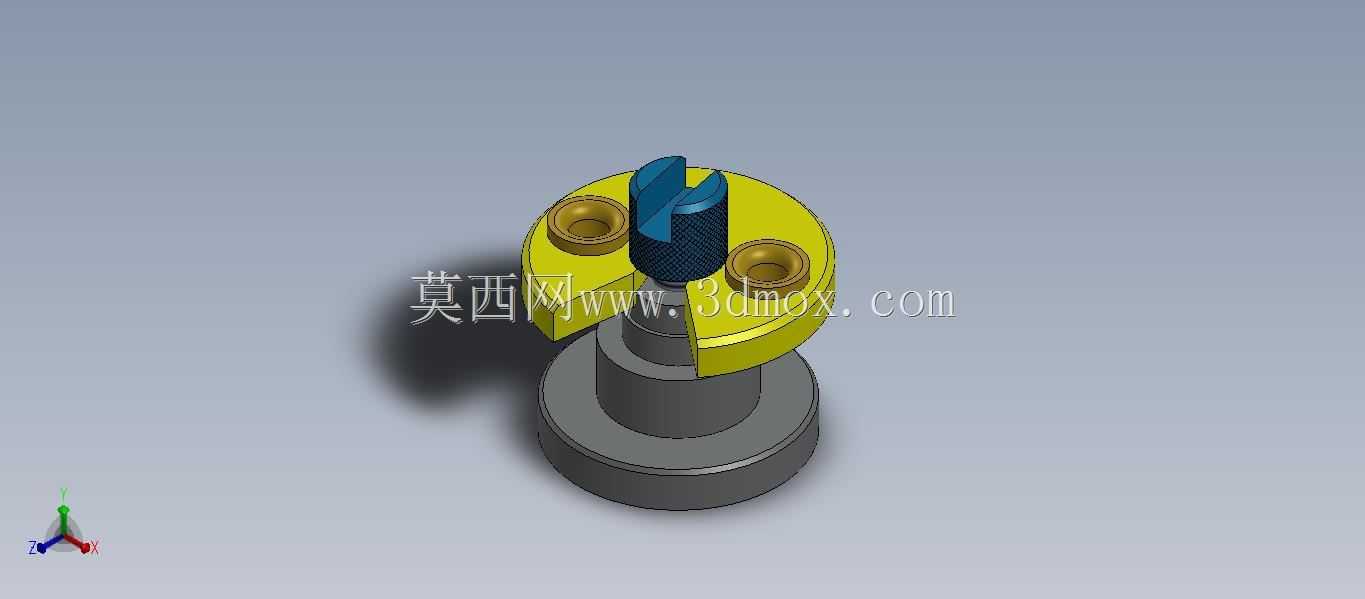

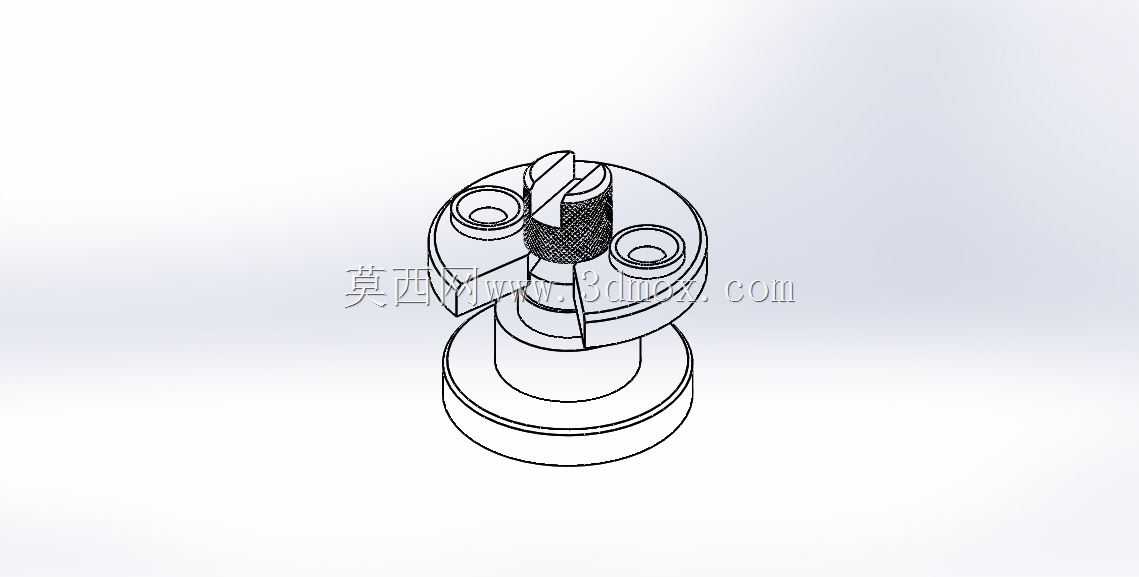

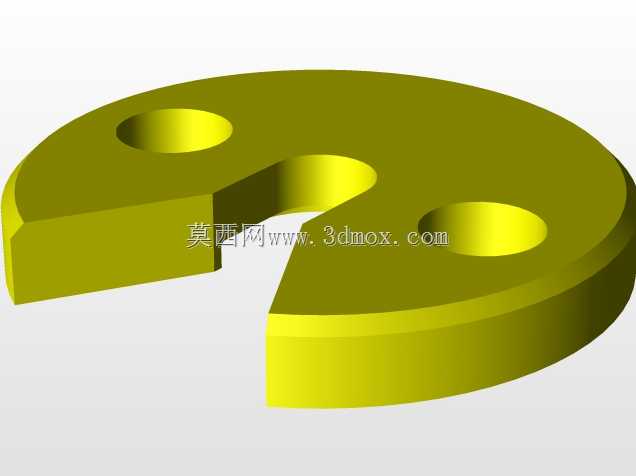

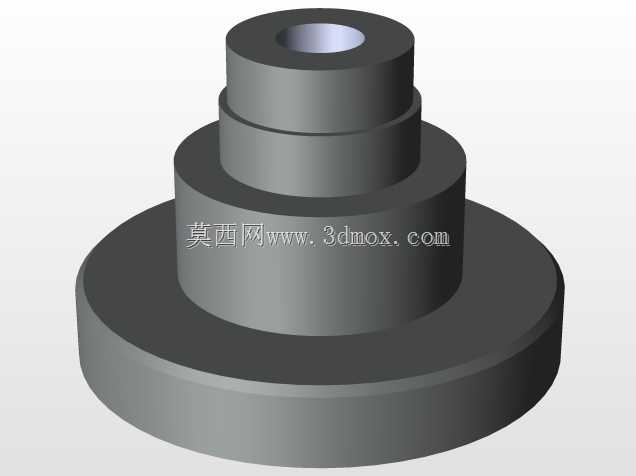

　　在批量机械零件的孔加工工序里，钻模是一线加工环节绕不开的工装，不管是普通台钻、立钻的手动钻孔作业，还是搭配多轴钻床的批量加工场景，这类工装的核心作用就是给钻头提供精准的导向，同时完成工件的快速定位装夹，避免划线找正带来的效率损耗与孔位偏差。这套钻模结构采用了分体式的装配设计，底部是阶梯式的定位基座，基座上端设置有外螺纹连接段，用来和上方的钻模板完成锁紧固定，基座的下端面为平整的安装基准面，可直接贴合在钻床工作台面或者专用夹具底座上，安装时只需保证基座轴线与钻头进给方向同轴，即可完成整套工装的基准找正，不需要每次更换工件都重新校准工装位置。中间的钻模板采用了开口式的圆盘结构，这种开口设计主要是为了适配带轴肩或者侧边有突出结构的工件，

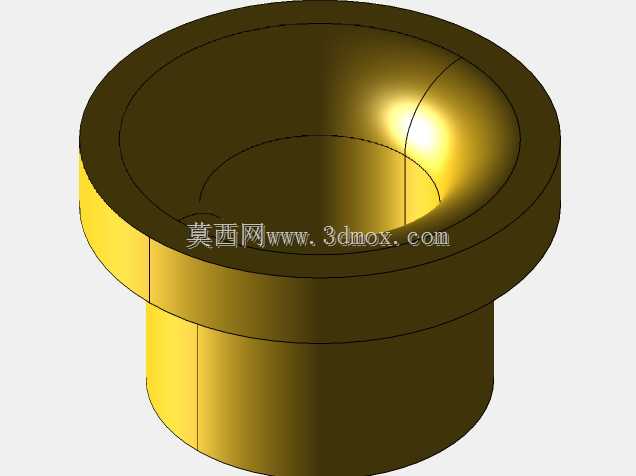

　　装拆工件时不需要完全拧松锁紧结构，只需将钻模板转过一定角度即可取放工件，大幅压缩单件加工的辅助时间；钻模板上均匀分布有三个钻套安装孔，孔内压配有耐磨的钻套，钻套内孔与待加工孔径采用间隙配合，间隙值控制在0.02mm到0.05mm之间，既可以保证钻头进给时不会出现偏摆，也能避免钻头与钻套内壁发生过度摩擦，钻套采用合金工具钢制作，淬火硬度达到HRC60以上，长期使用磨损后可以单独更换，不需要报废整块钻模板，有效降低工装的维护成本。钻模板中心位置设置有螺纹通孔，与下方基座的螺纹段配合，转动钻模板即可调整钻模板与基座支撑面之间的间距，以此适配不同厚度的工件装夹需求，调整到合适位置后，上方的锁紧螺母可以将钻模板完全锁死，

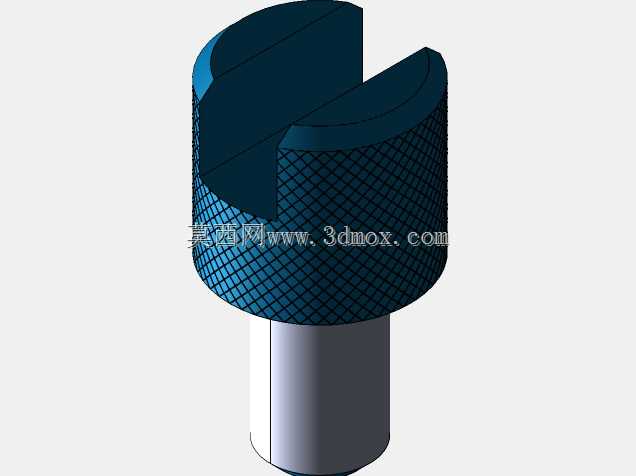

　　避免钻孔过程中钻模板受钻头轴向力作用出现位移，保证孔位的轴向尺寸精度。整套工装的导向结构除了固定钻套之外，中心位置还设置有快换钻套的安装位，可根据加工工序的不同，快速更换对应孔径的钻套，满足同一工件上不同孔径的钻孔、扩孔、铰孔工序需求，不需要重新制作整套工装。在实际使用场景中，这类钻模特别适合法兰类、盘类零件的圆周等分孔加工，不需要每次加工前都进行划线、打样冲眼的操作，工件只需放置在基座的支撑面上，靠工件内孔或者外圆与基座的定位段完成定位，落下钻模板锁紧后即可直接启动钻床进给，加工出的孔位位置度可以稳定控制在0.1mm以内，完全满足普通机械零件的装配精度要求。从安装边界来看，这套钻模的基座最大外径适配常规台钻的工作台T型槽间距，

　　可通过压板直接固定在工作台上，不需要制作额外的过渡连接盘；钻模板的最大回转直径控制在120mm以内，加工时不会和钻床的主轴套筒发生干涉，钻头的最大进给行程可覆盖30mm以内的板材钻孔需求，针对更厚的工件，只需更换更长的连接螺柱即可拓展加工范围。设计过程中特意将钻套的轴线与基座定位面保持严格的垂直关系，垂直度公差控制在0.01mm/100mm以内，避免钻头进给时出现单边切削，既可以延长钻头的使用寿命，也能防止钻孔出口处出现毛刺过大、孔壁倾斜的问题。另外，开口式钻模板的开口宽度经过尺寸校核，既保证工件可以顺利从开口处取放，也不会因为开口过大导致钻模板的刚性不足，钻孔时出现振颤，钻模板的厚度设置为15mm，足够提供钻套的压装长度，保证钻套安装后的稳定性，不会在钻头反复进给的过程中出现钻套松动脱落的情况。在日常维护方面，这套钻模的所有零件都采用了可拆分的螺纹连接结构，定期清理钻套内孔的切屑、在螺纹连接部位涂抹少量润滑脂，即可保证工装长期使用的灵活性，不需要复杂的保养流程，非常适合中小批量机械加工车间的日常生产使用，相比数控钻孔的加工方式，使用这类专用钻模在普通钻床上完成孔加工，单件加工成本可以降低60%以上，同时对操作工人的技能要求更低，不需要操作人员具备数控编程能力，普通钻工经过简单培训即可上手操作。
