车床细长工件防偏跟刀从动支撑座

　　在普通卧式车床的长轴类、小直径杆类零件切削作业中，工件受径向切削力作用极易出现让刀、振纹、锥度误差甚至弯曲变形的问题，这款从动支撑座正是针对该类加工痛点设计的配套辅具，属于车床跟刀支撑类的功能部件，安装在车床床身导轨上随刀架同步进给，全程为加工区域附近的工件提供稳定的径向支撑，抵消切削过程中产生的径向分力，从根源上抑制细长工件的挠曲变形。

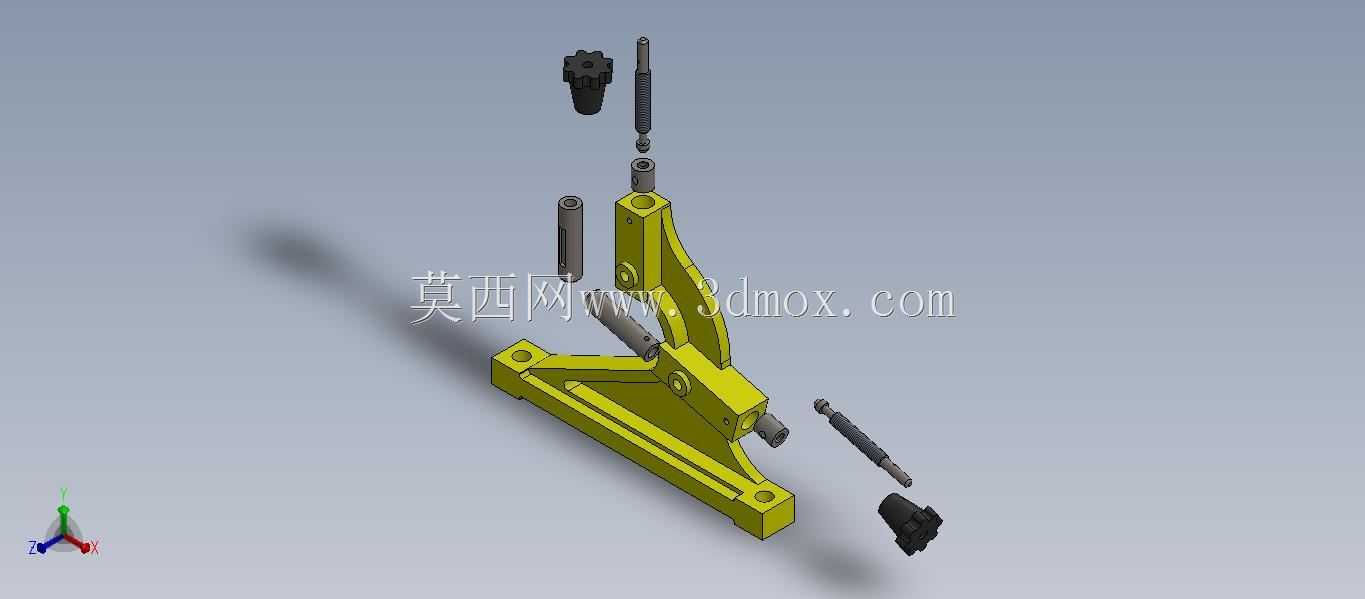

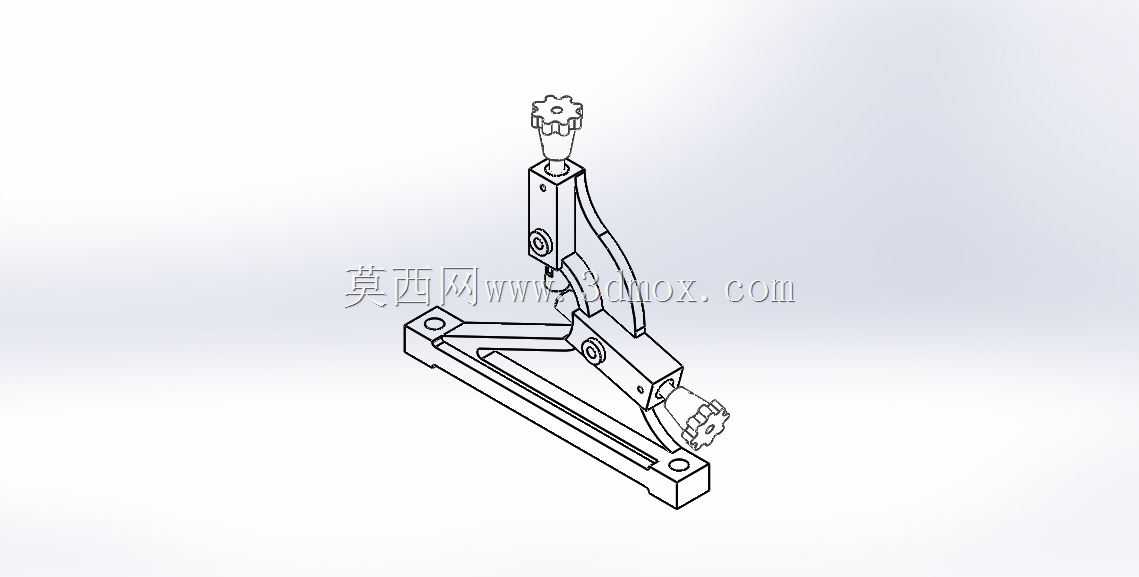

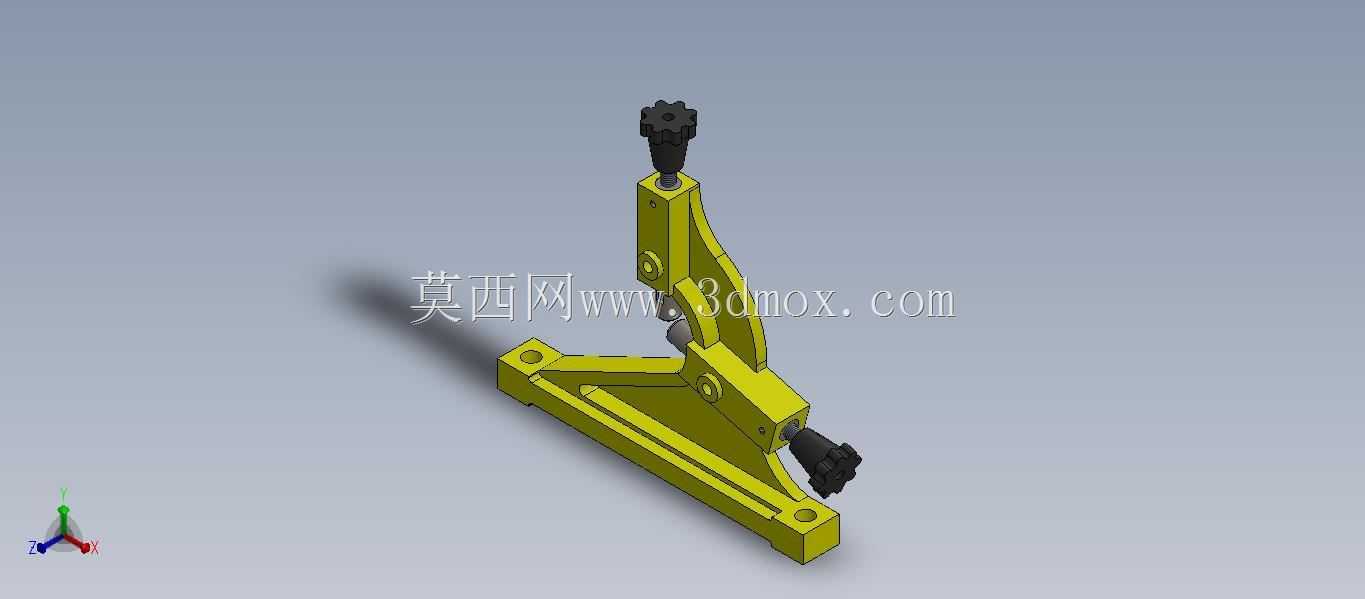

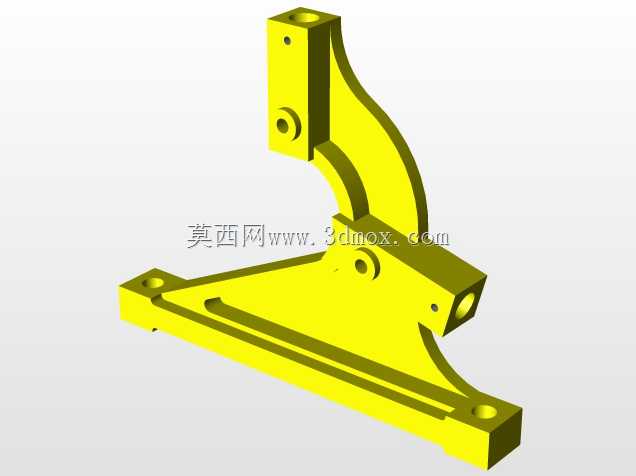

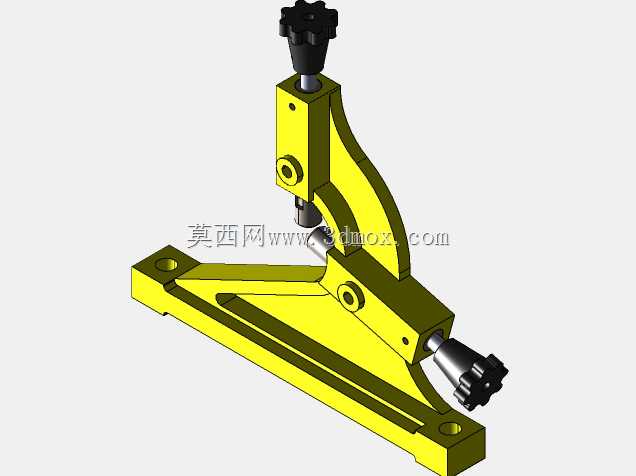

　　从结构设计逻辑来看，整个部件采用分体式组合结构，底部为带导轨安装槽的滑移基座，基座上开设有与车床导轨匹配的定位槽和锁紧孔位，安装时可直接卡入床身导轨，通过侧面的锁紧旋钮完成位置固定，适配多数常规规格卧式车床的导轨安装尺寸，基座的滑移面做了耐磨处理，减少进给过程中的滑动磨损，保证长期使用的位置精度。支撑臂部分采用L型弯折的箱型结构设计，在保证整体结构刚度的同时尽可能降低自重，避免进给过程中因部件过重增加拖板负载。支撑臂上设置了两处可调支撑触头，一处为顶部的旋钮式调节压头，另一处为侧方的顶紧触头，两个触头的工作面均采用耐磨合金材质，接触端设计为圆弧过渡面，避免硬接触划伤工件表面，调节旋钮采用细牙螺纹传动，调节精度可达0.02mm每转，可根据不同直径的工件快速调整支撑间隙，保证支撑力适中，既不会顶弯工件，也不会因间隙过大失去支撑作用。

　　实际加工场景中，加工长径比大于10的轴类零件时，无需额外加装中心架，只需将该支撑座调整至车刀进给方向后侧3-5mm位置，锁紧固定后调整两个支撑触头与工件表面轻触，即可在整个走刀行程中持续为工件提供支撑，有效降低切削振颤，将加工后的工件圆柱度误差控制在0.02mm/100mm以内，表面粗糙度可稳定提升1-2个等级。针对直径3mm以下的小直径杆类零件加工，该支撑座的优势更为明显，小直径工件自身刚度极低，常规加工中切削力稍大就会出现工件甩弯、崩刀的问题，通过该支撑座的近切削点支撑，可将小直径杆类零件的稳定切削转速提升40%以上，同时大幅降低断刀概率。

　　设计过程中充分考虑了操作便捷性，所有调节旋钮均设置在操作人员易触及的位置，锁紧手柄采用防滑滚花设计，戴劳保手套也可快速完成松紧调节，支撑臂与基座的连接位置设置了角度微调结构，可根据不同的加工工况调整支撑角度，适配外圆车削、端面切削、倒角等不同工序的支撑需求。部件整体的外形轮廓做了倒角处理，无尖锐棱角，避免操作过程中剐蹭操作人员，同时所有活动连接位置均设计有防尘结构，阻挡车削过程中产生的铁屑、切削液进入配合间隙，减少卡滞风险，延长部件的维护周期。安装边界方面，该支撑座的基座宽度适配常规车床导轨的安装间距，整体高度不超过车床中心高120mm，不会与刀架、卡盘等部件产生运动干涉，进给过程中可全程跟随刀架移动，无需中途调整位置，一次装夹即可完成整根长轴的加工支撑，有效减少辅助装夹时间，提升长轴类零件的加工效率。
