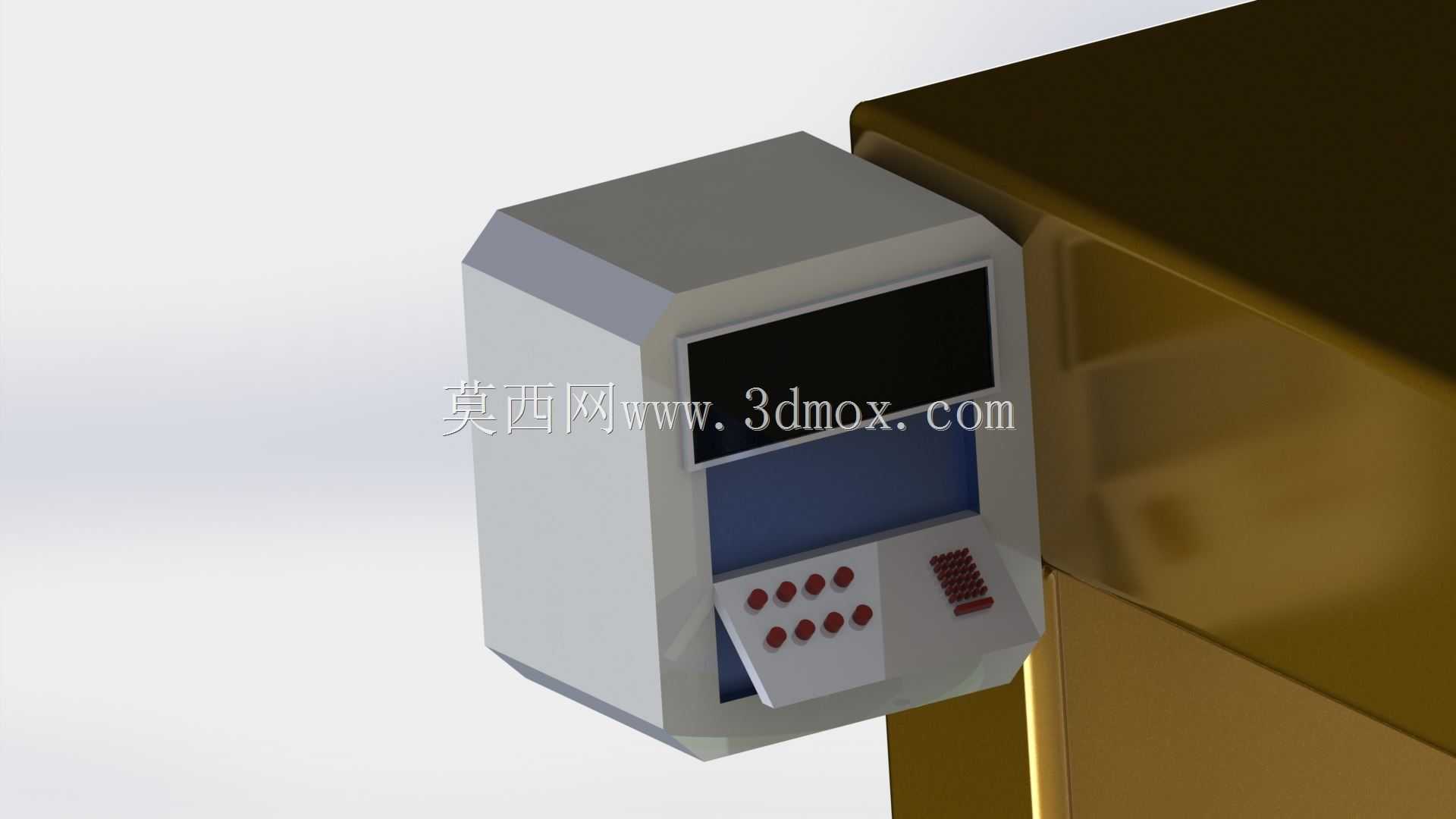

立式C型框架研磨加工设备结构设计

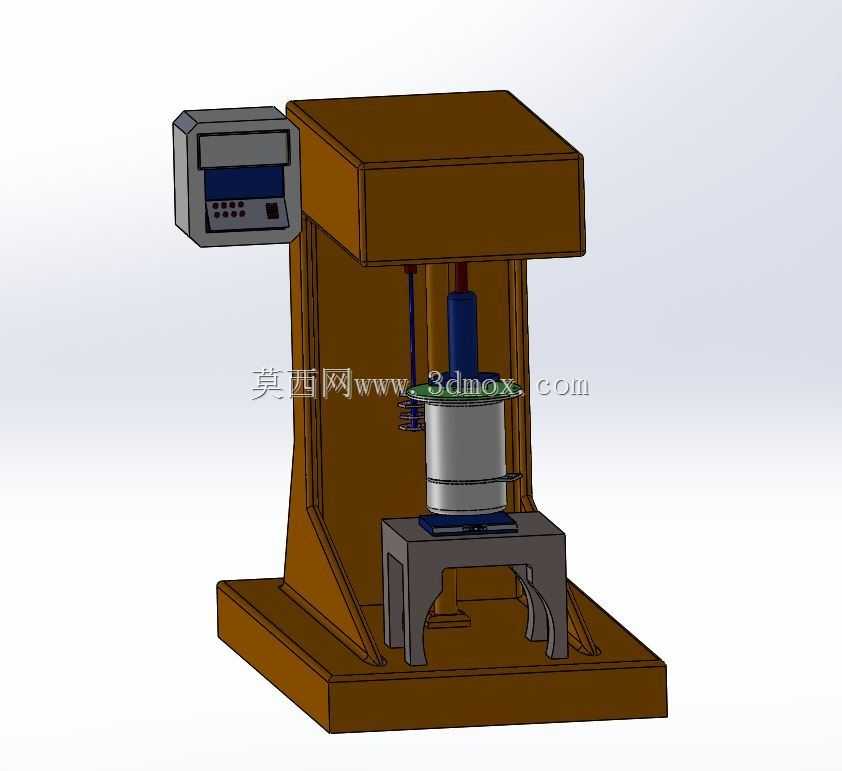

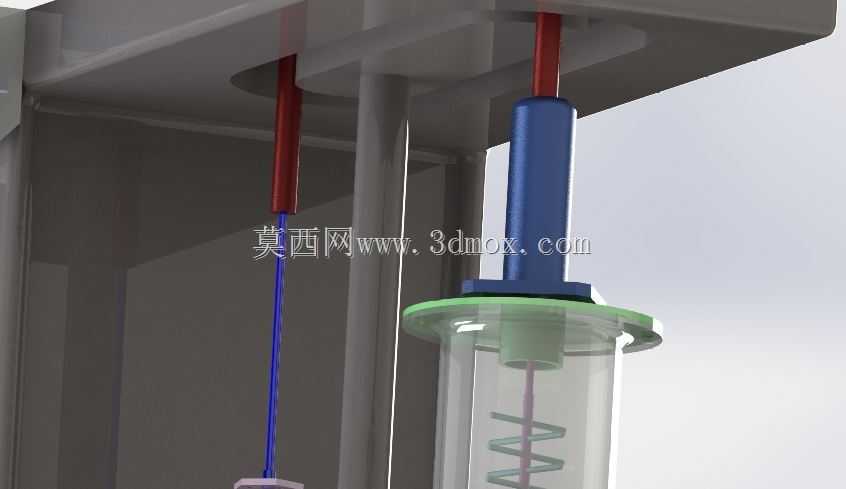

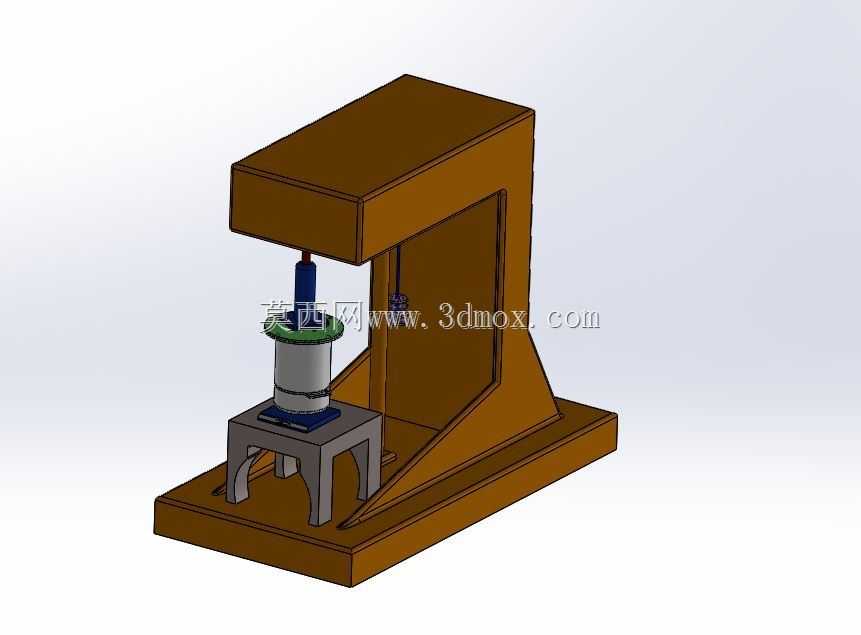

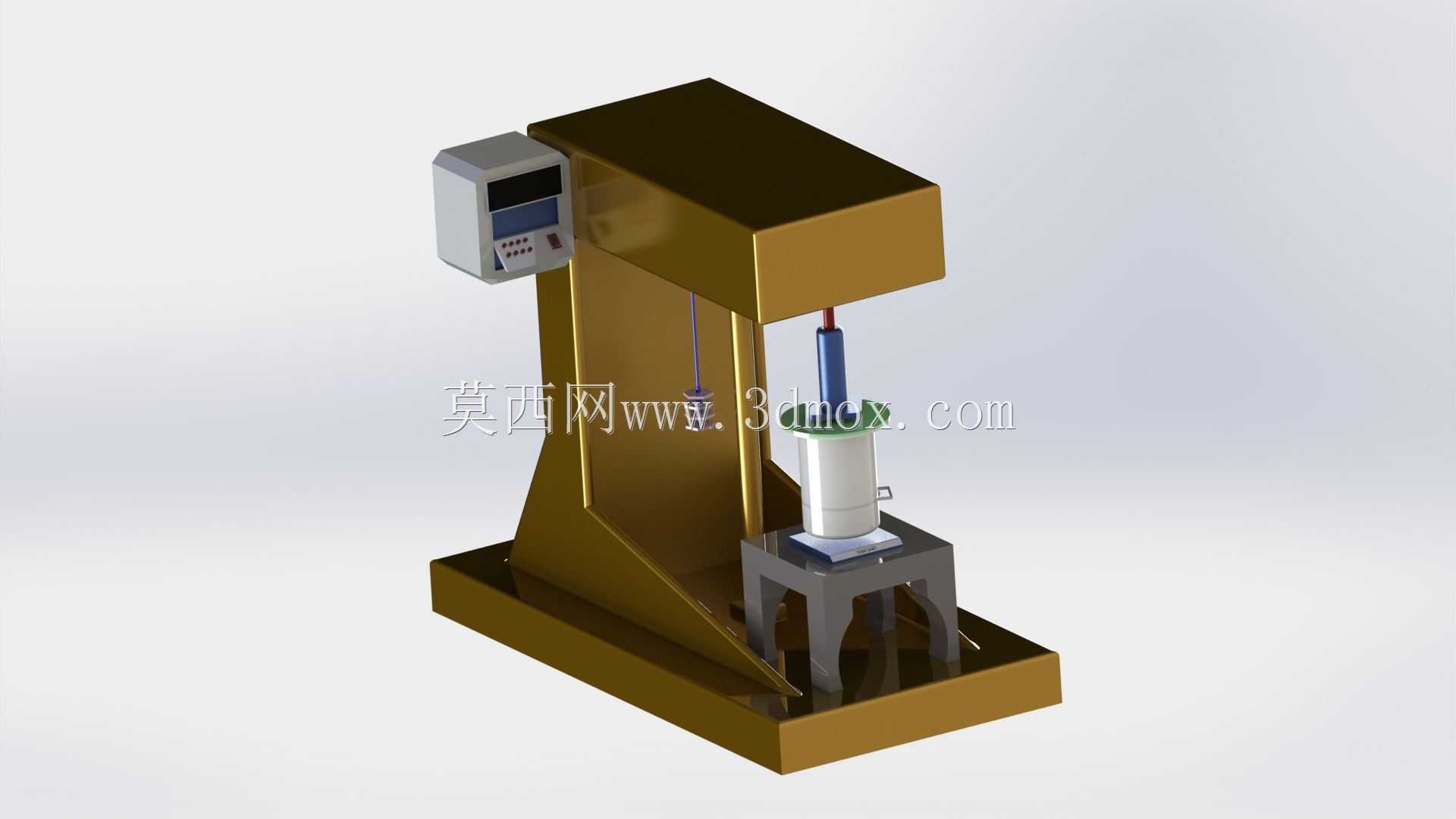

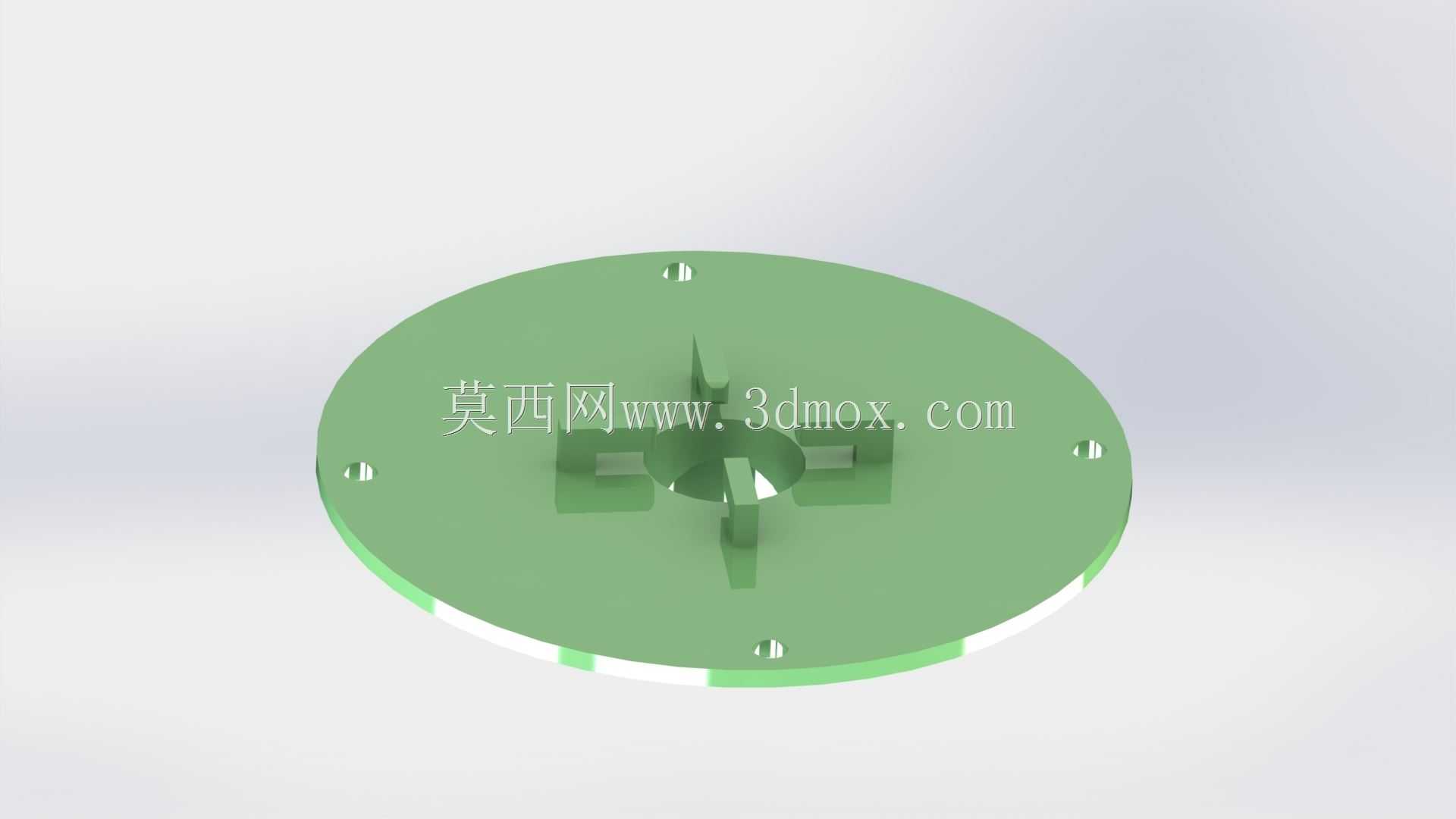

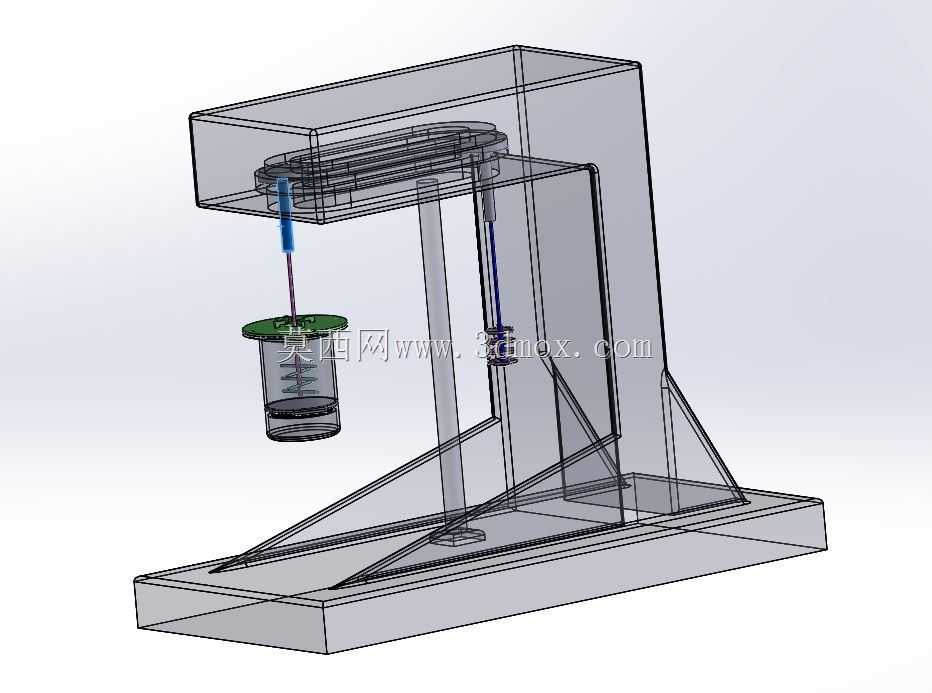

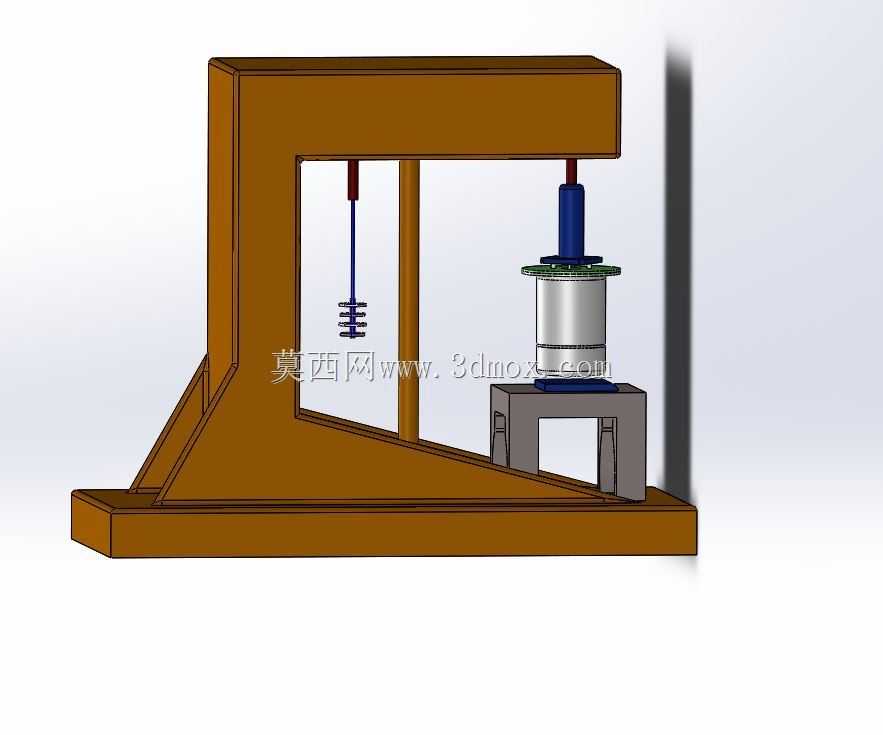

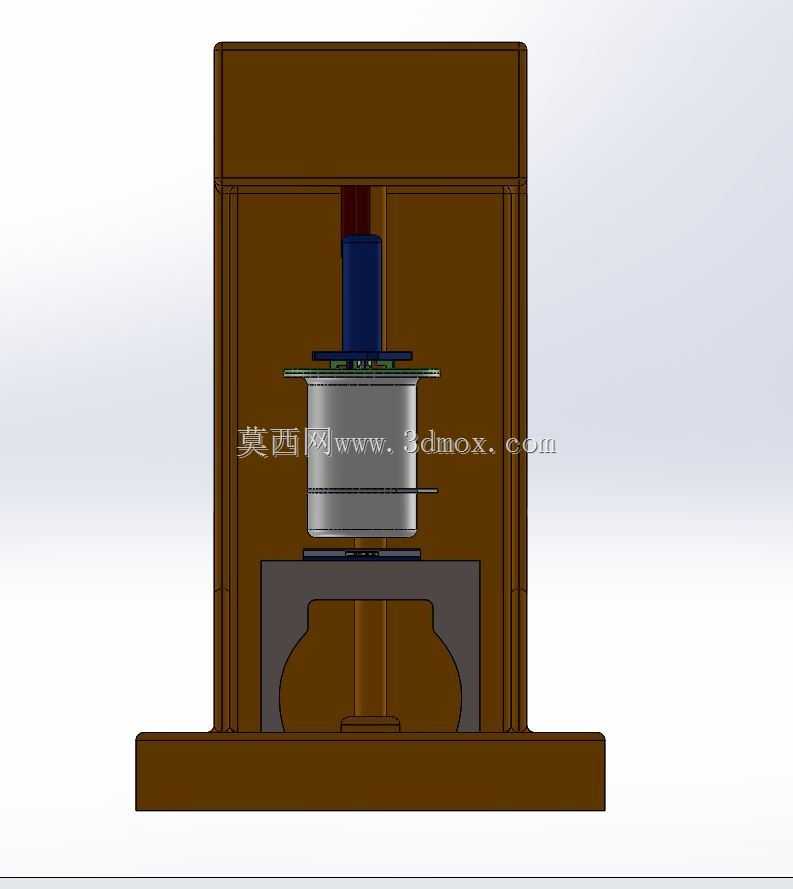

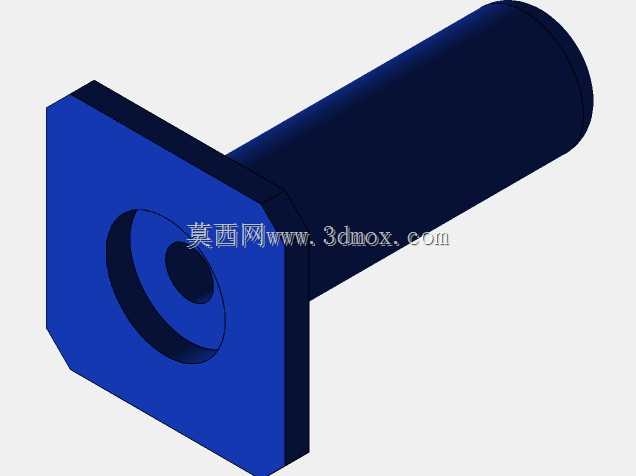

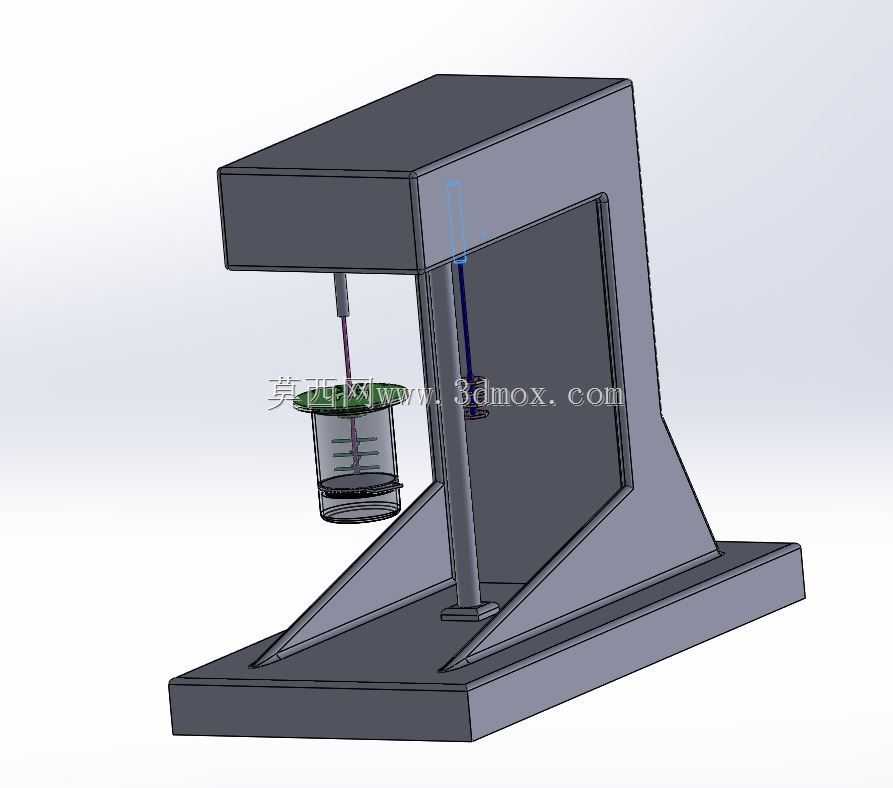

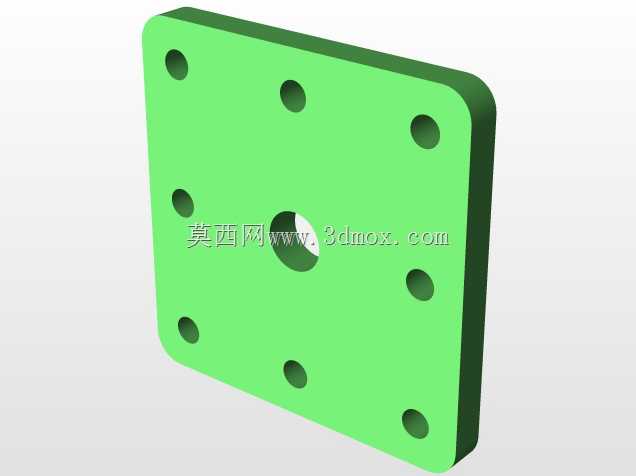

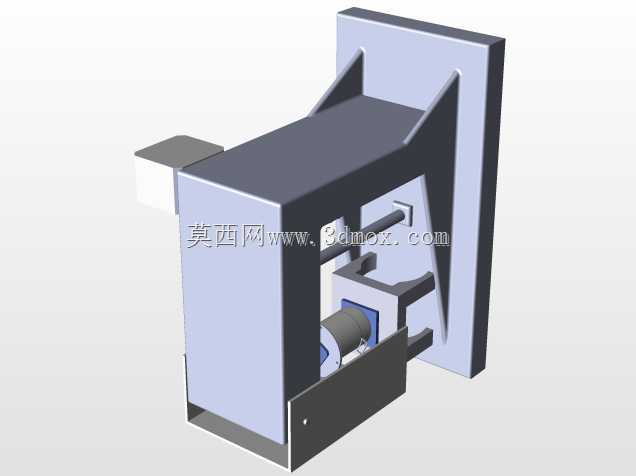

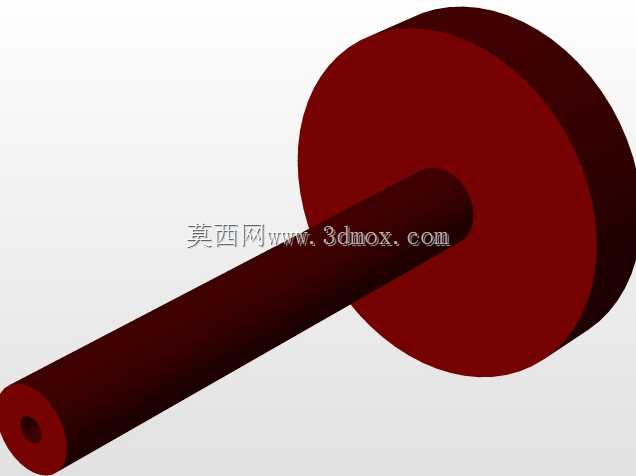

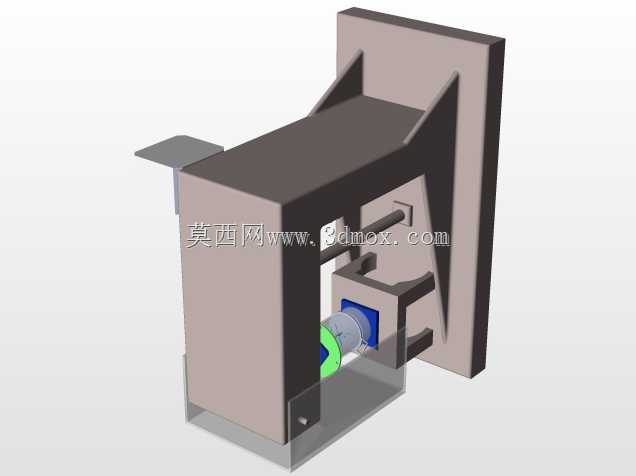

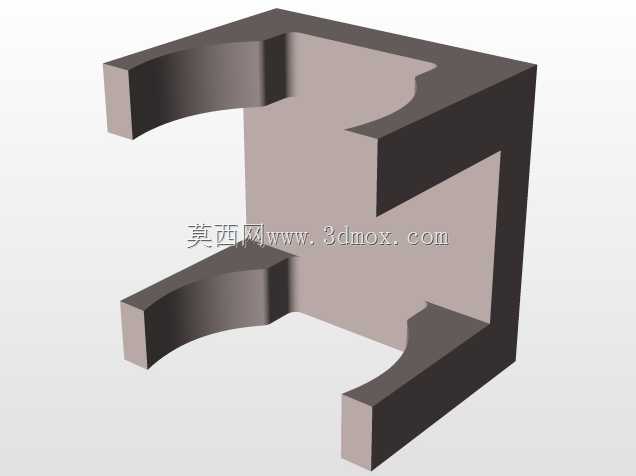

　　这款立式研磨设备采用C型开式焊接机架结构，在小批量精密研磨、实验室试样制备以及小规格磨球、造粒工序的加工场景中适配性极强，相比卧式研磨设备，其开式操作空间更方便工件上下料与加工过程中的状态观测，机架底部采用整板式焊接底座，通过地脚螺栓与混凝土地面固定后，可抵消研磨作业中压头往复施压产生的倾覆力矩，避免设备运行过程中出现共振偏移。设备的施压单元采用垂直布置的直线驱动结构，压头下端连接带定位止口的研磨盘安装座，可根据加工工件的材质、研磨精度要求更换不同粗糙度、不同材质的研磨盘，适配硬质合金、陶瓷、金属坯料等多种工件的端面研磨、整圆研磨需求；压头的导向段与机架上部的安装孔采用间隙配合，配合面设置润滑注油通道，

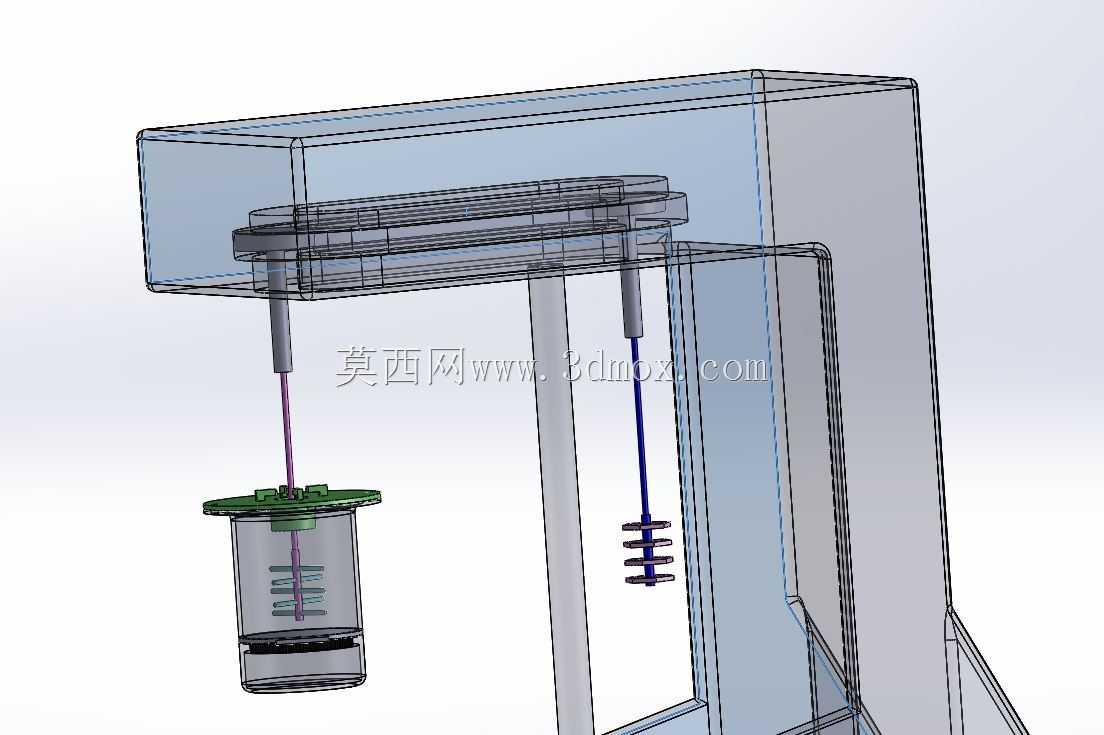

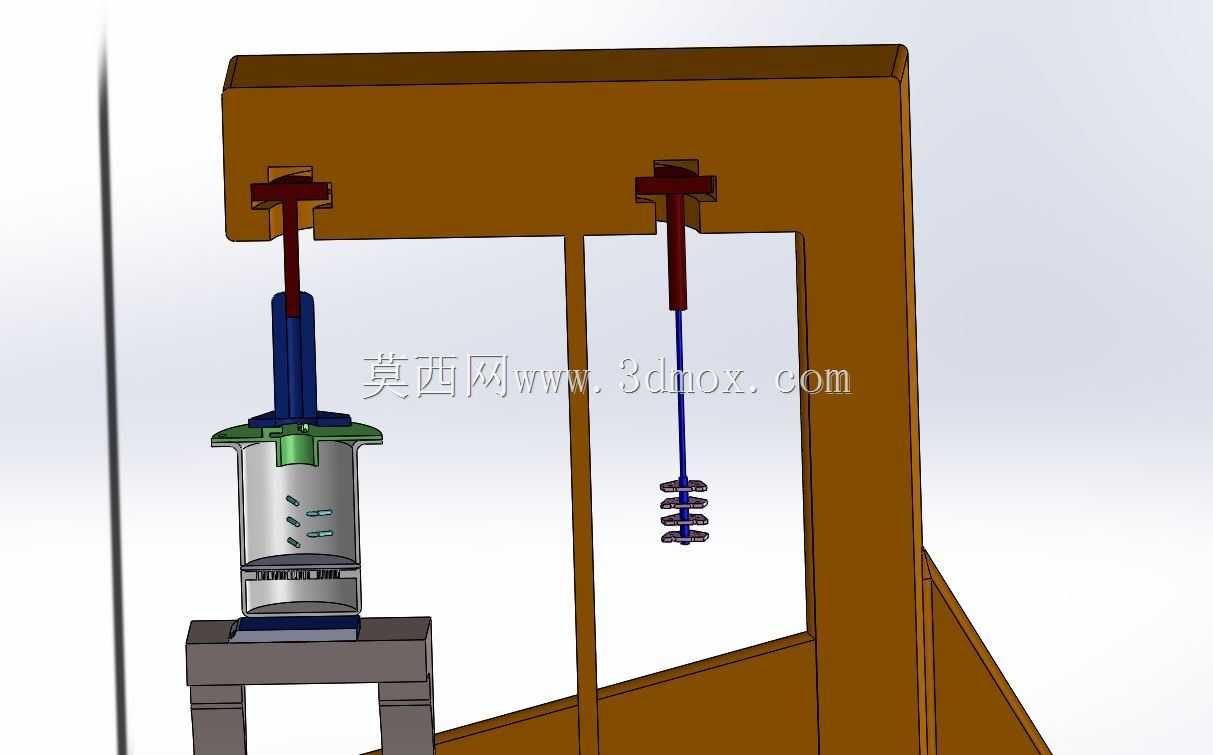

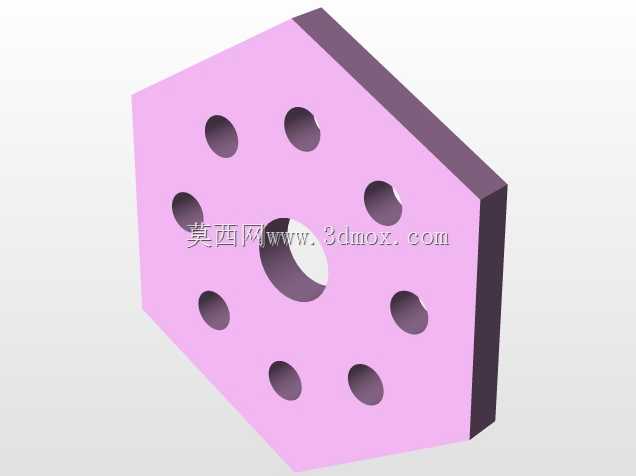

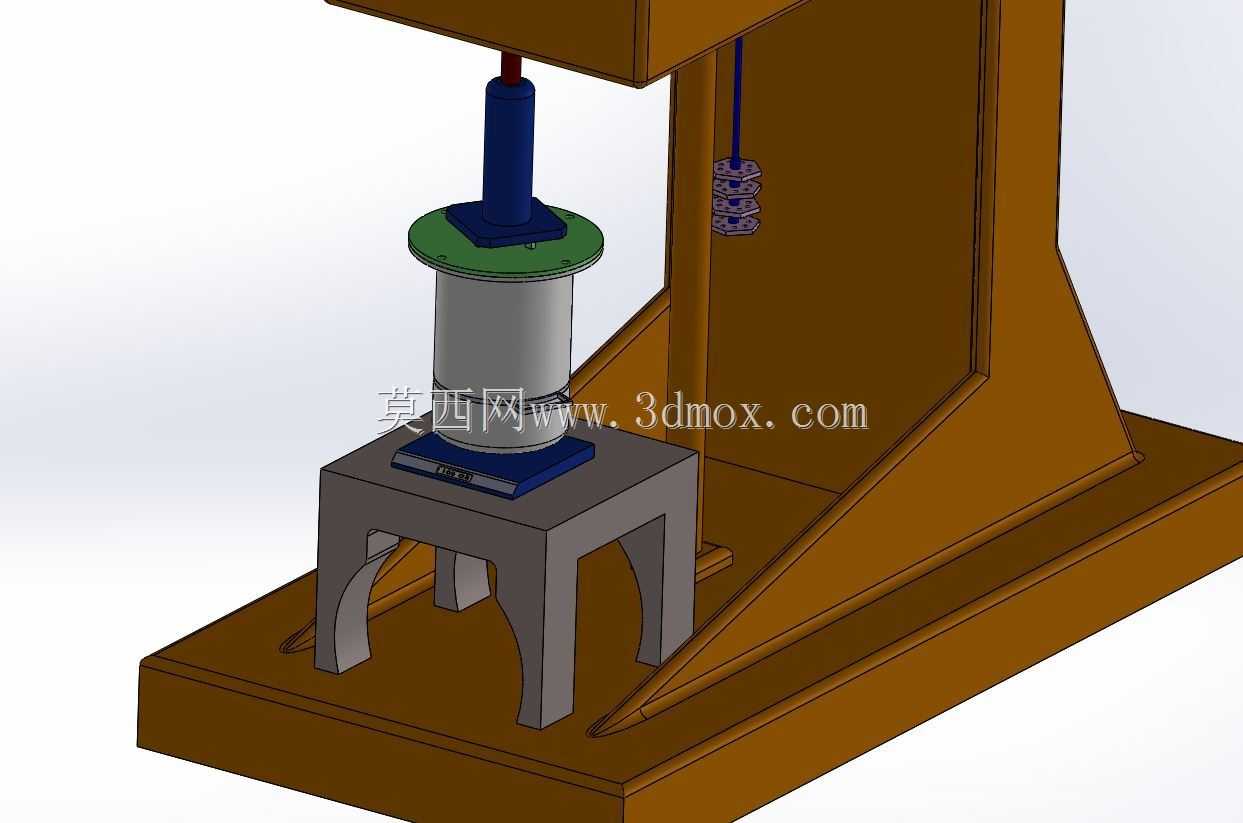

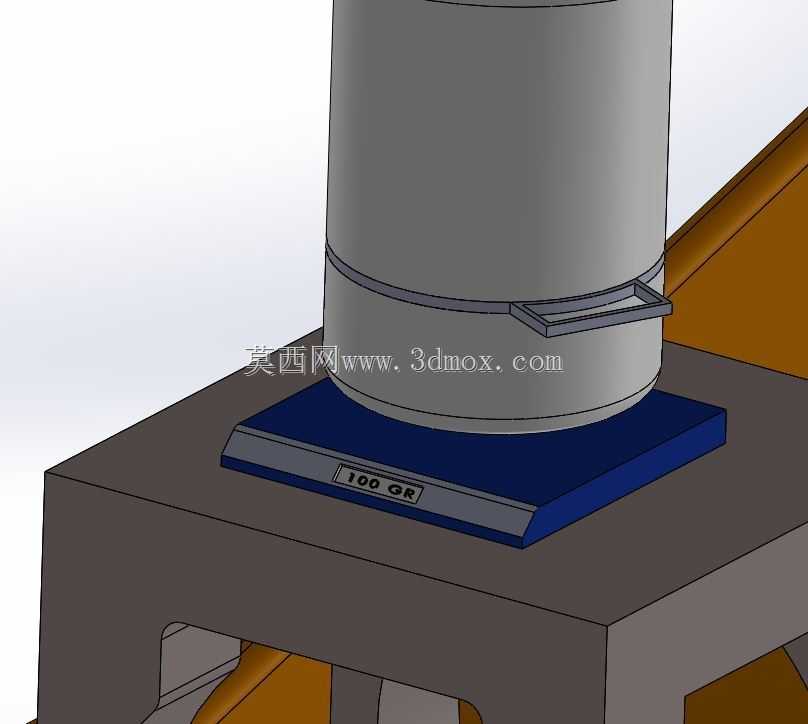

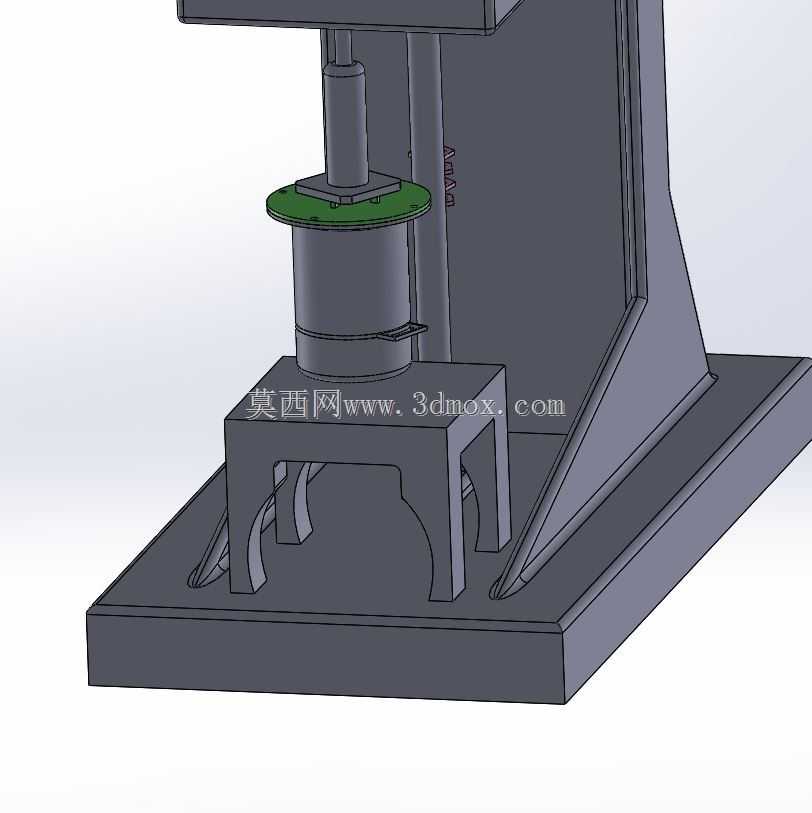

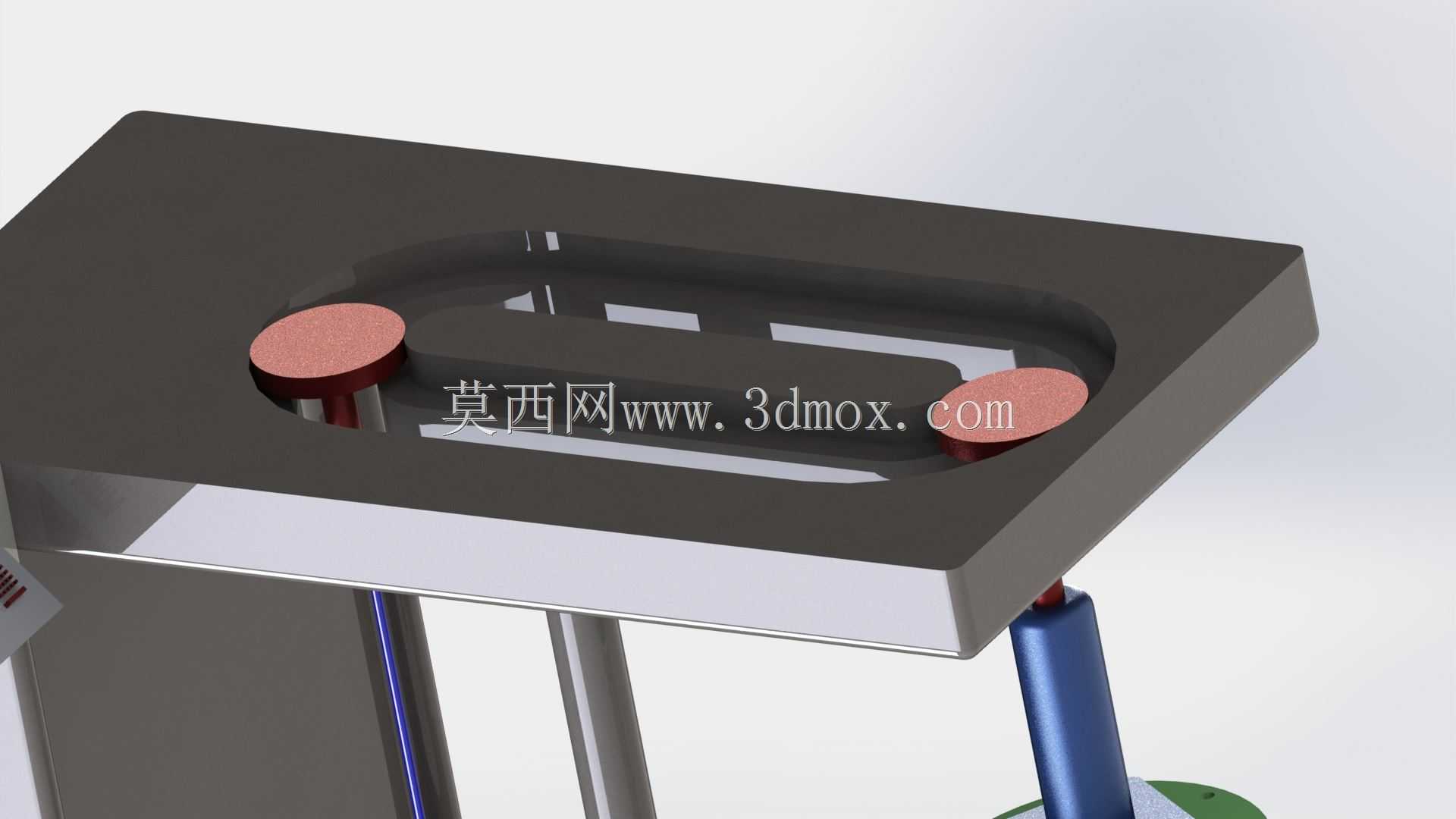

　　长期运行下可减少导向面的磨损量，保证施压过程中压头的垂直度偏差控制在工艺允许范围内。工件承载台采用四腿支撑式铸造结构，台面设置T型槽用于装夹工件定位夹具，支撑腿之间预留的镂空空间既可以减轻台体自身重量，也方便加工过程中研磨废液、磨屑的下落排出，避免磨屑堆积在台面上影响工件装夹精度；承载台与底座之间设置定位销与连接螺栓，安装时可通过塞尺调整台面的水平度，保证研磨盘与工件接触面的压力均匀分布，避免出现局部研磨过量的问题。机架侧部设置的配重组件通过吊索与压头的滑动支架连接，可平衡压头与研磨盘的自身重量，降低驱动单元的负载波动，让施压过程的压力输出更平稳，配重块的数量可根据更换的研磨盘重量灵活调整，适配不同规格研磨工装的使用需求。

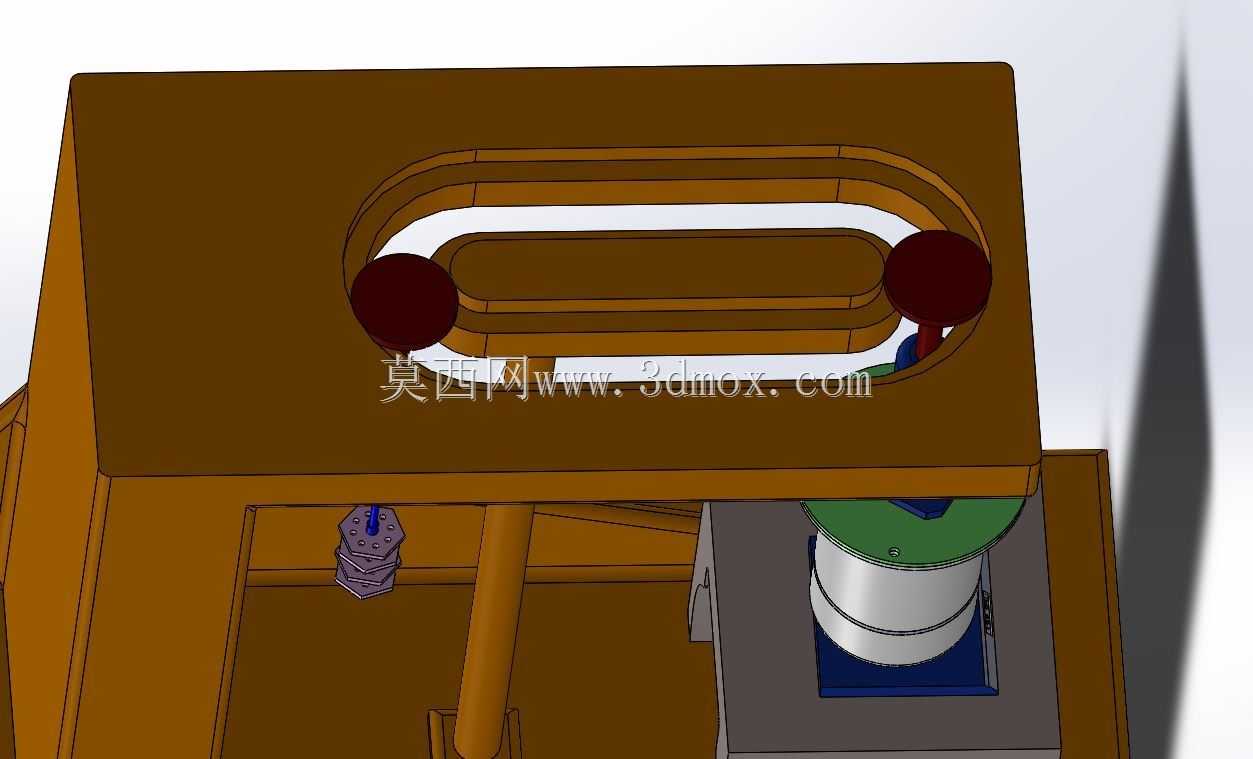

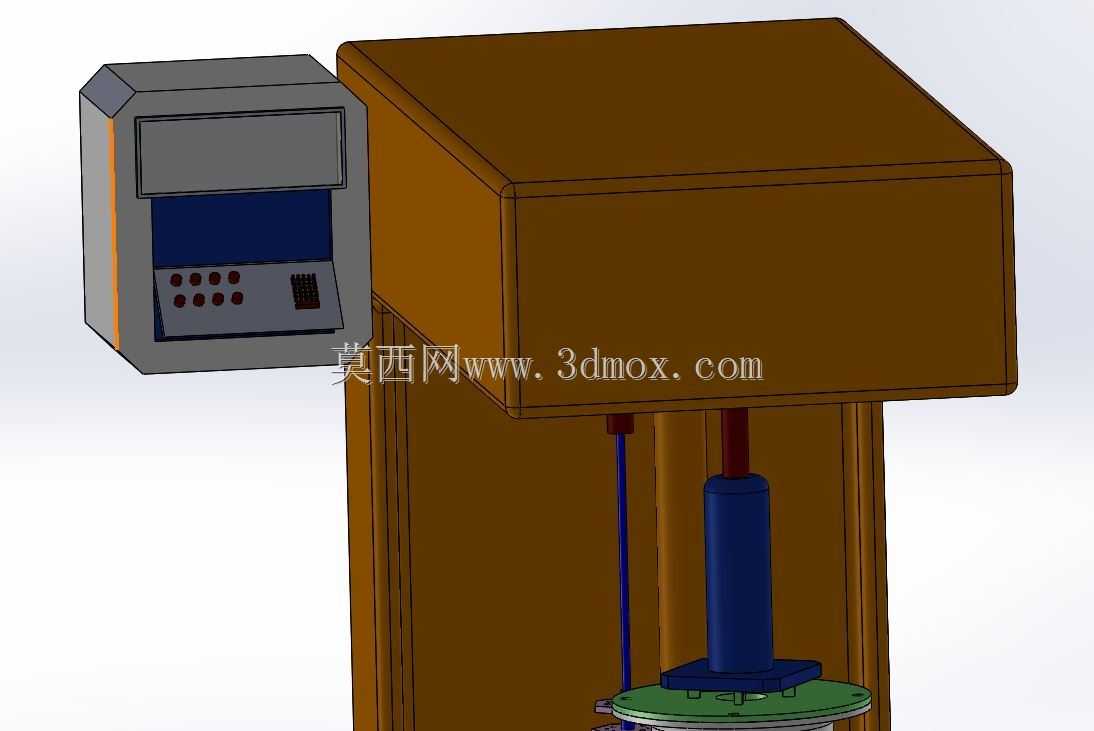

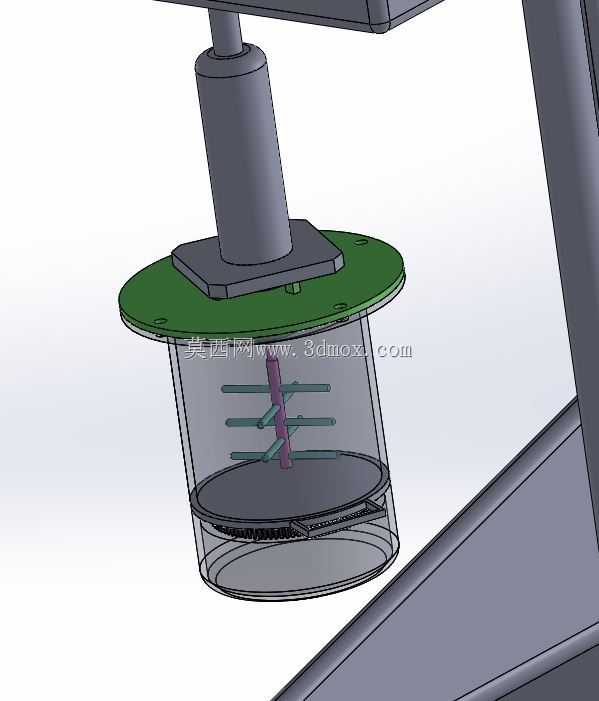

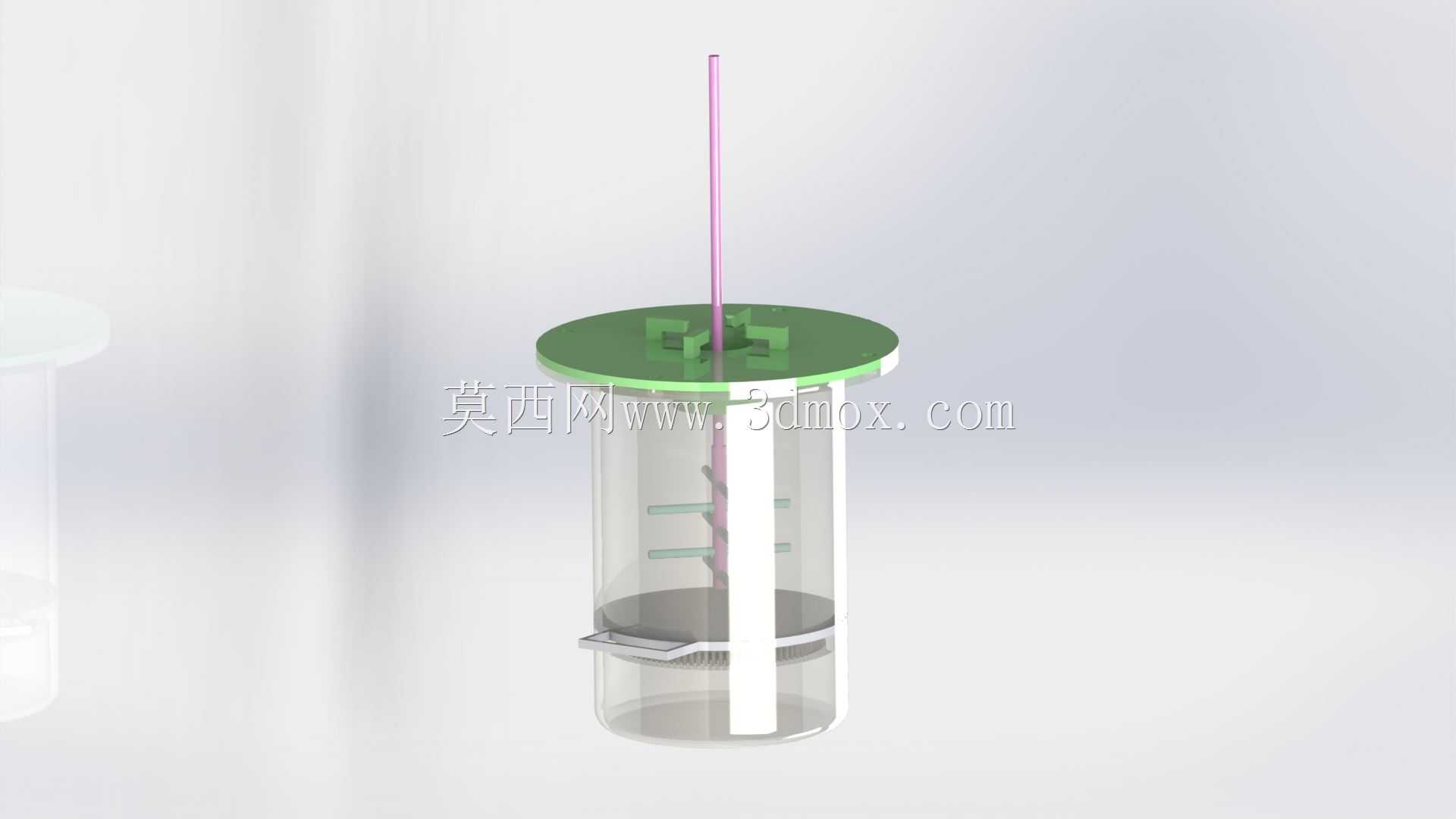

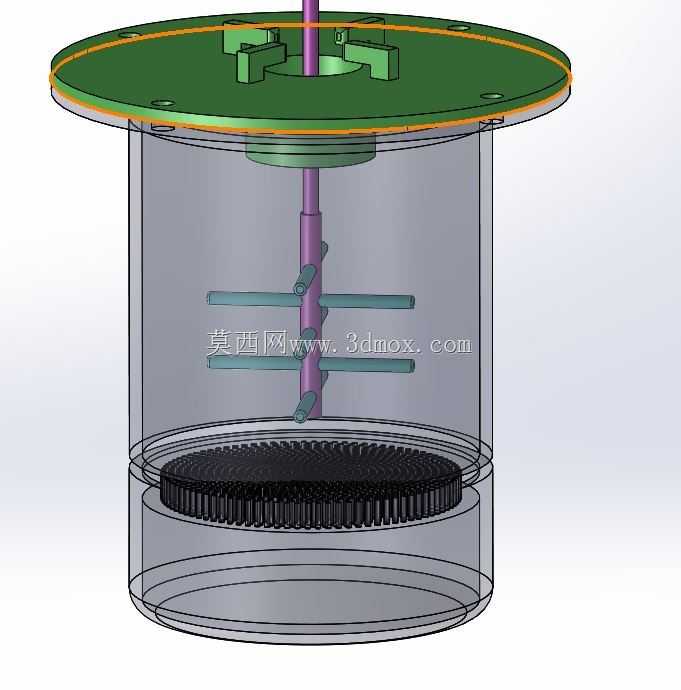

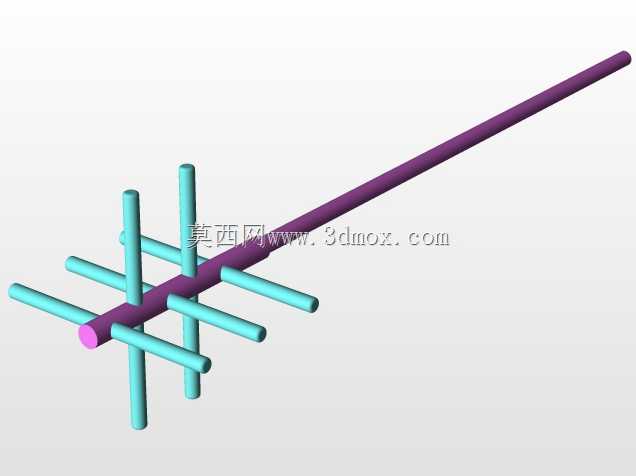

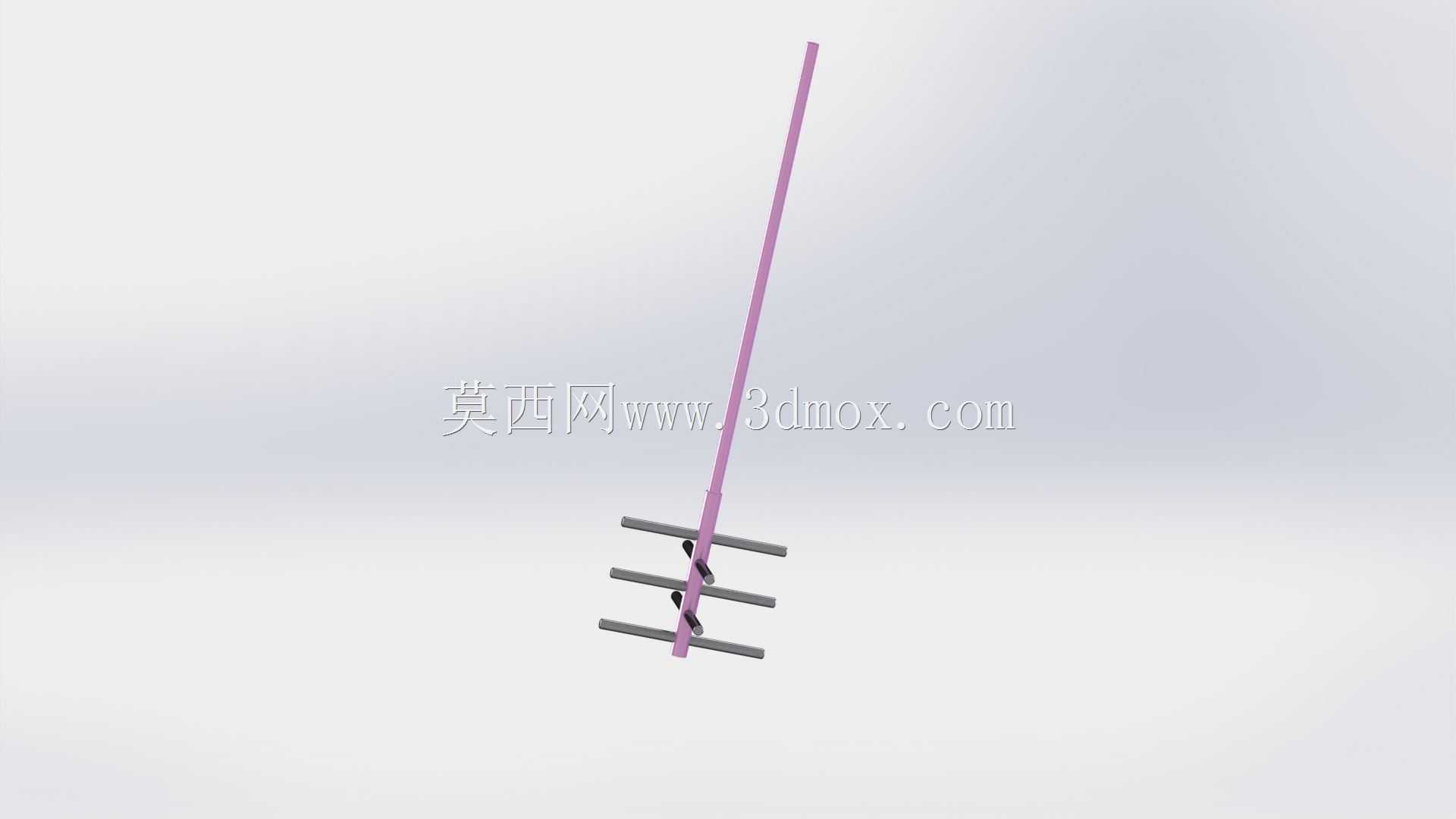

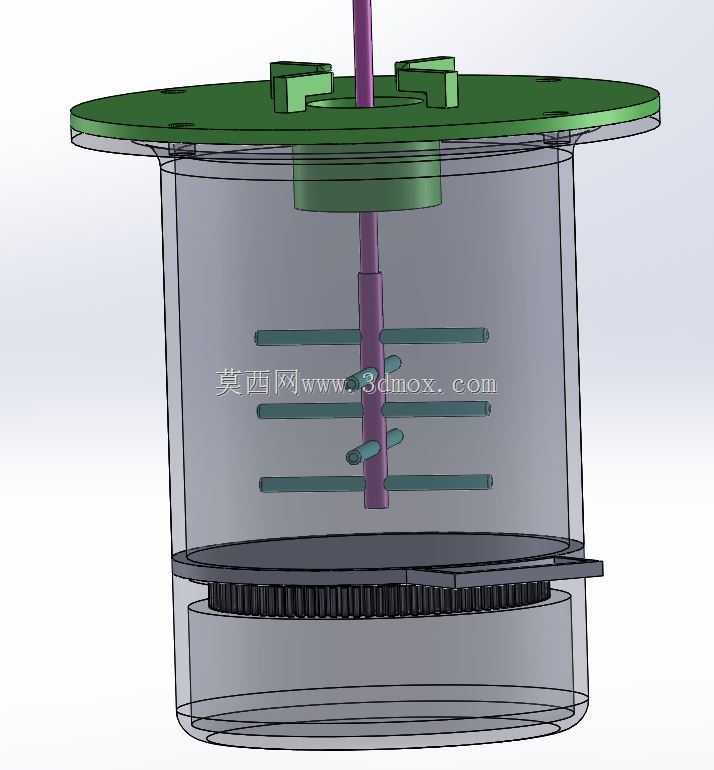

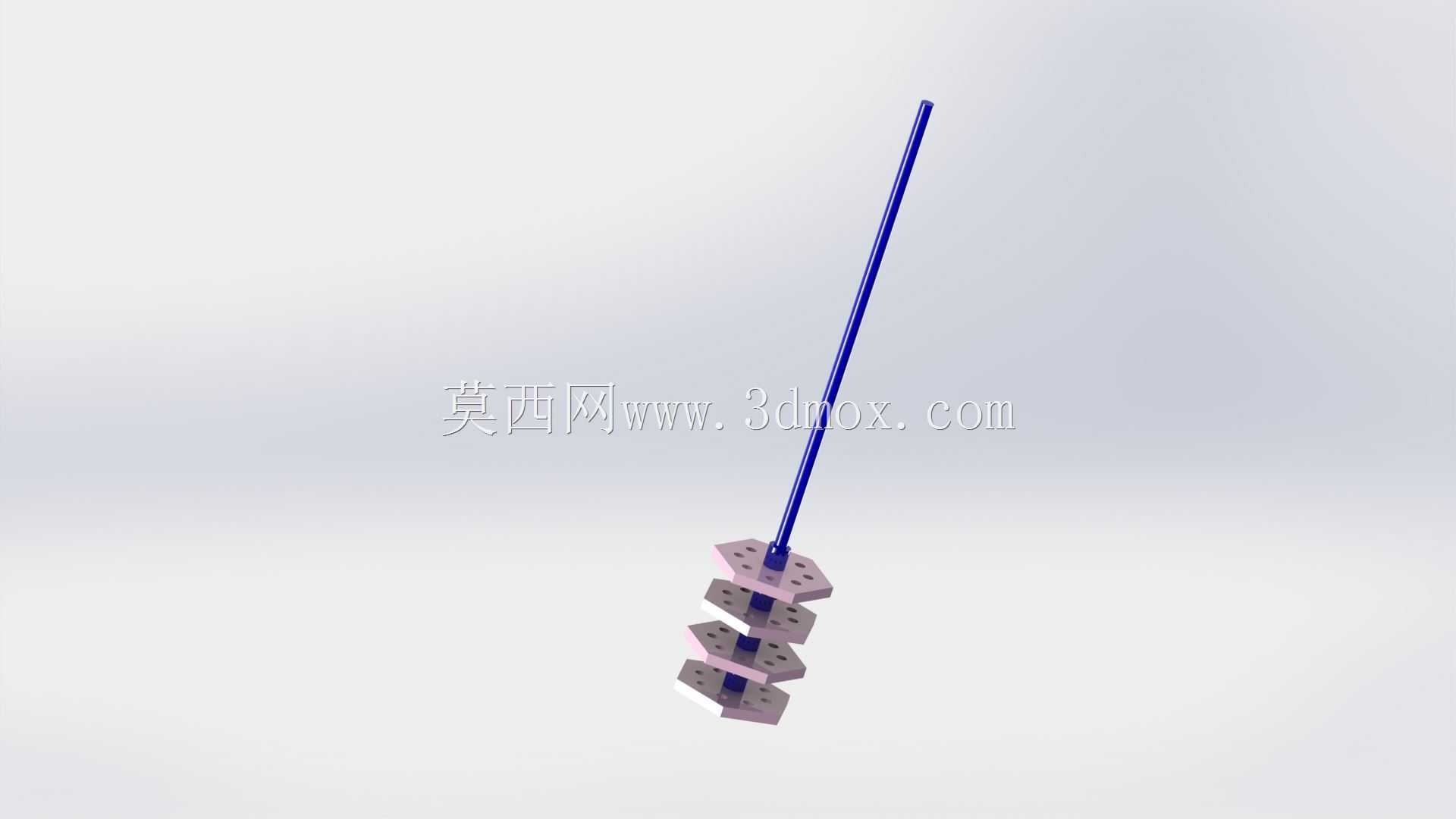

　　从安装边界来看，设备整体占地宽度适配常规小型机加工工位的空间要求，底座的安装孔位间距符合通用工业设备的安装规范，不需要对现有车间地面做特殊改造即可完成布设；机架上部的驱动单元安装位预留了标准的法兰连接接口，可适配不同行程、不同输出力的驱动部件，方便用户根据自身加工的压力参数需求做选型替换。在实际加工场景中，这款设备可用于小尺寸轴承套圈端面的精密研磨、硬质合金刀片的刃口钝化研磨，也可通过配套对应的研磨筒工装，完成小批量磨球的滚磨整形、造粒坯料的压实研磨工序；设备的C型开口高度可满足常规高度工件的吊装上下料需求，不需要额外配置高行程的起吊工装，普通车间的手动葫芦即可完成工件与工装的更换作业。结构设计上，

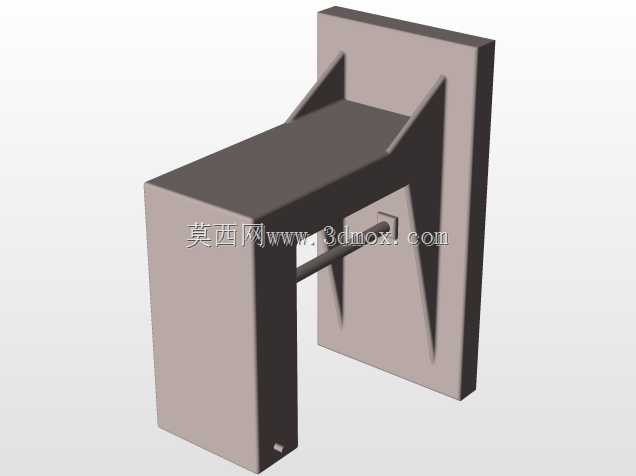

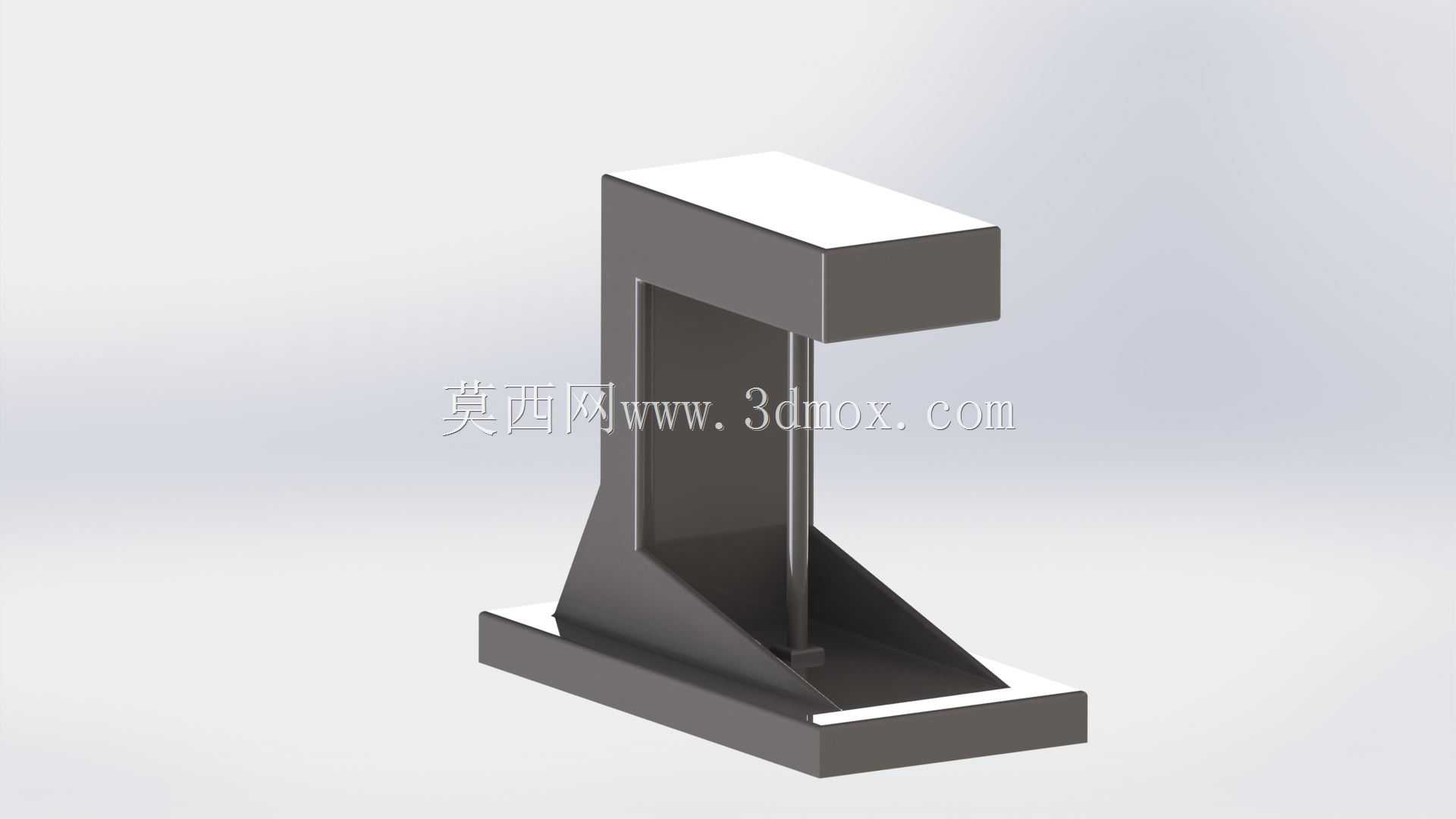

　　机架的焊接连接处均设置了三角形加强筋，从底座延伸至上部横梁的加强筋可大幅提升机架的整体刚性，减少施压过程中机架的变形量，保证研磨压力的稳定传递；所有外露的连接螺栓均采用内六角圆柱头螺栓，螺栓头沉台安装后不会突出安装面，避免上下料过程中剐蹭操作人员或工件吊具。设备的管线布置沿机架内侧的走线槽布设，压头的供液、供电管线通过拖链连接，随压头上下移动时不会出现管线拉扯、弯折的问题，长期运行下可减少管线破损的故障概率。
