汽车维修用螺旋顶升支撑工具结构

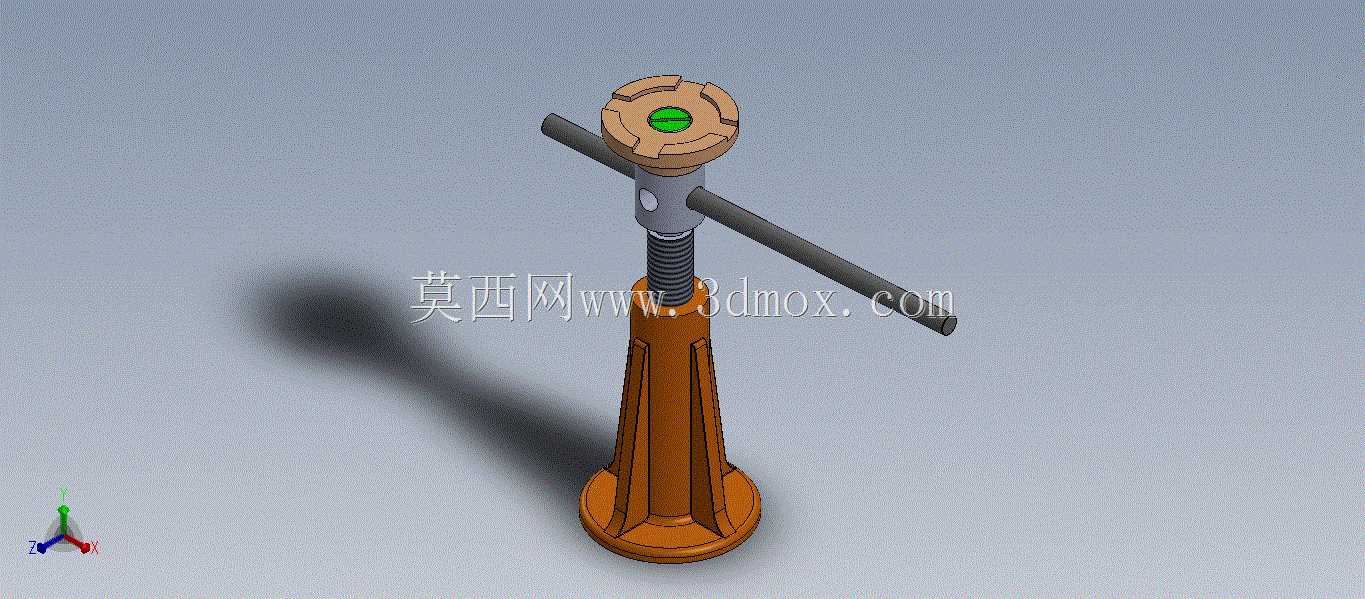

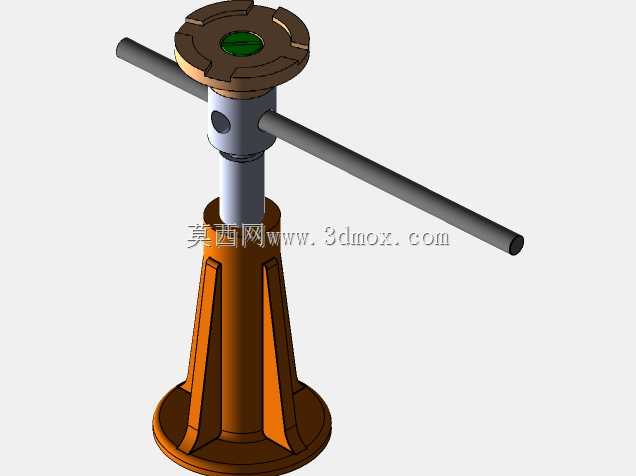

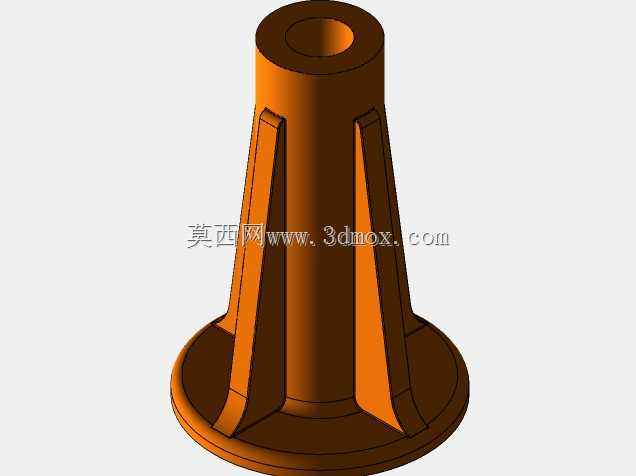

　　在乘用车日常维保作业场景里，这类螺旋顶升构件是门店与自驾应急场景中出镜率极高的支撑类工装，和液压类顶升设备不同，它完全依靠螺纹副的机械自锁特性实现承重锁止，不存在液压系统泄压回落的风险，哪怕长期静置支撑车辆底盘，也能保持稳定的支撑高度，不会出现缓慢下沉的安全隐患，尤其适合换胎、底盘紧固件检查、制动系统拆解这类需要长时间固定车身高度的作业场景。从结构设计逻辑来看，整个构件的受力路径经过了明确的分层规划：底部的喇叭形承力底座是直接接触地面的部件，底座外缘做了加宽翻边设计，接触面积比上部杆身大出近六倍，能把上部传递来的集中载荷均匀分散到支撑地面上，哪怕是在硬度稍低的沥青路面或者压实度一般的非铺装地面使用，也不容易出现底座下陷、

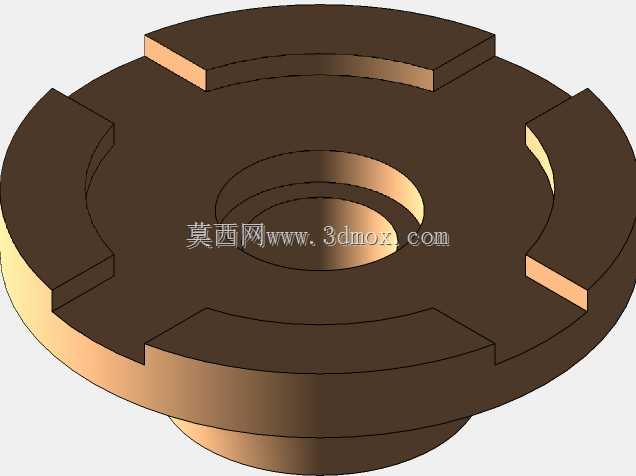

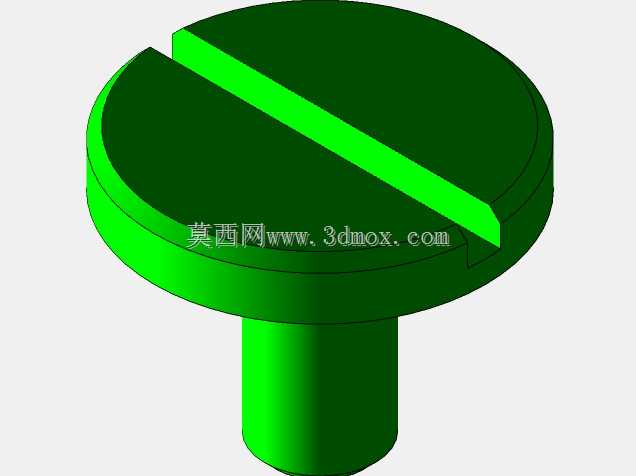

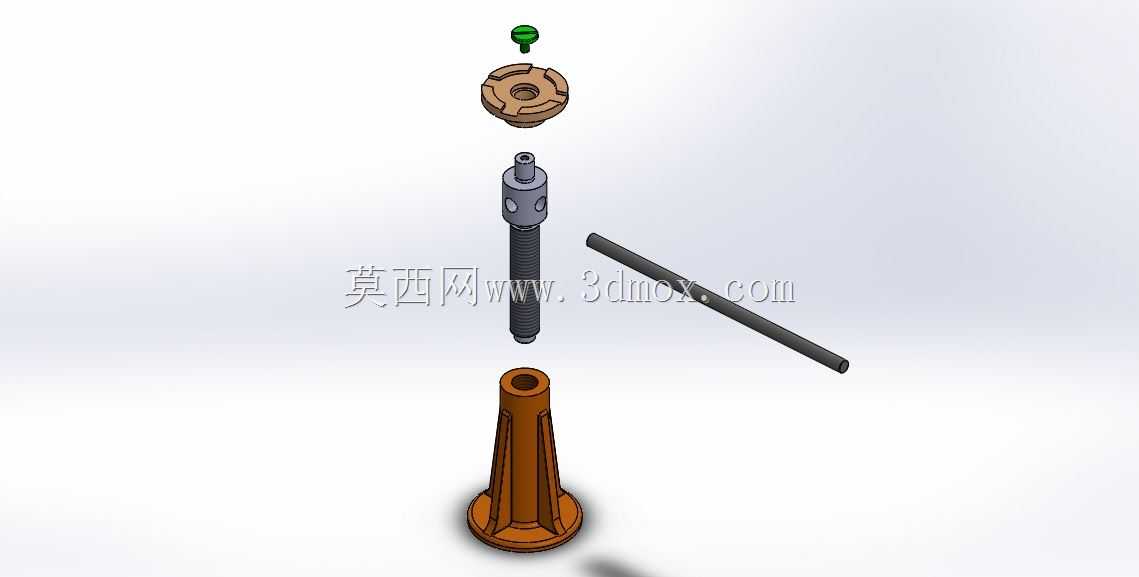

　　支撑倾斜的问题；底座向上延伸的锥形承力筒内部加工有和顶升螺杆匹配的内螺纹，螺纹段的长度覆盖了螺杆全行程的啮合需求，保证螺杆在任意伸出高度时，都有足够的螺纹啮合牙数承担载荷，避免螺纹牙受力过载发生剪切失效。穿设在螺杆上部的横杆是手动施力的操作部件，横杆和螺杆顶部的通孔采用间隙配合，不需要额外的紧固件固定，作业时可以根据施力需求随时调整横杆的伸出长度，需要大扭矩顶升时把横杆向两端拉出，增大力臂降低操作力度，收纳时可以把横杆推到最短位置，减少整体占用空间。螺杆顶部的承托头做了带卡槽的异形结构，表面的凹槽刚好能卡住车辆底盘的加强筋边，避免顶升过程中承托头和底盘发生相对滑移，承托头中心的标识件是装配对位标记，

　　方便组装时快速对准螺杆和承托头的连接定位孔，保证承托面始终保持水平状态。从安装边界和尺寸适配角度来说，这类顶升工具的最低收缩高度控制在普通家用轿车底盘最小离地间隙的适配范围内，不需要额外垫高就能顺利伸入车辆底盘的顶升支点下方，最大伸出高度可以满足家用轿车、紧凑型SUV单侧车轮完全离地的顶升需求，足够支撑常规维保作业的操作空间。整个构件没有复杂的密封元件、液压管路，日常维护只需要定期在螺纹副表面涂抹润滑脂降低转动阻力，哪怕在多尘、潮湿的户外环境存放，也不会出现精密元件锈蚀失效的问题，环境适应性远高于同载荷等级的液压顶升设备。设计过程中特意规避了薄壁结构的使用，所有承力部位的壁厚都经过载荷校核，螺纹副选用了传动效率适中、

　　自锁性能可靠的梯形牙型，既不会因为螺纹升角过大丢失自锁特性，也不会因为升角过小导致操作扭矩过大、单人无法完成顶升作业。承托头和螺杆的连接部位做了止转结构，顶升转动横杆时，承托头不会跟着螺杆同步转动，避免和车辆底盘接触的部位发生摩擦刮蹭，损伤底盘的防腐涂层。底座的下表面没有做光滑平面处理，而是预留了浅的防滑纹路，和地面接触时能增大摩擦力，哪怕作业地面有少量泥沙、水渍，也能避免底座受侧向力时发生滑移。在实际使用场景中，这类螺旋顶升构件除了汽车维保作业，还可以用于小型设备安装时的高度微调、重型构件堆放时的临时支撑，只要载荷在额定承重范围内，都能提供稳定可靠的支撑效果，相比其他顶升设备，它的结构完全外露，作业人员可以直观看到螺纹啮合状态、底座接触状态，能快速排查支撑隐患，不存在内部结构故障无法提前发现的问题。
