连杆运动转换用偏心装置结构设计

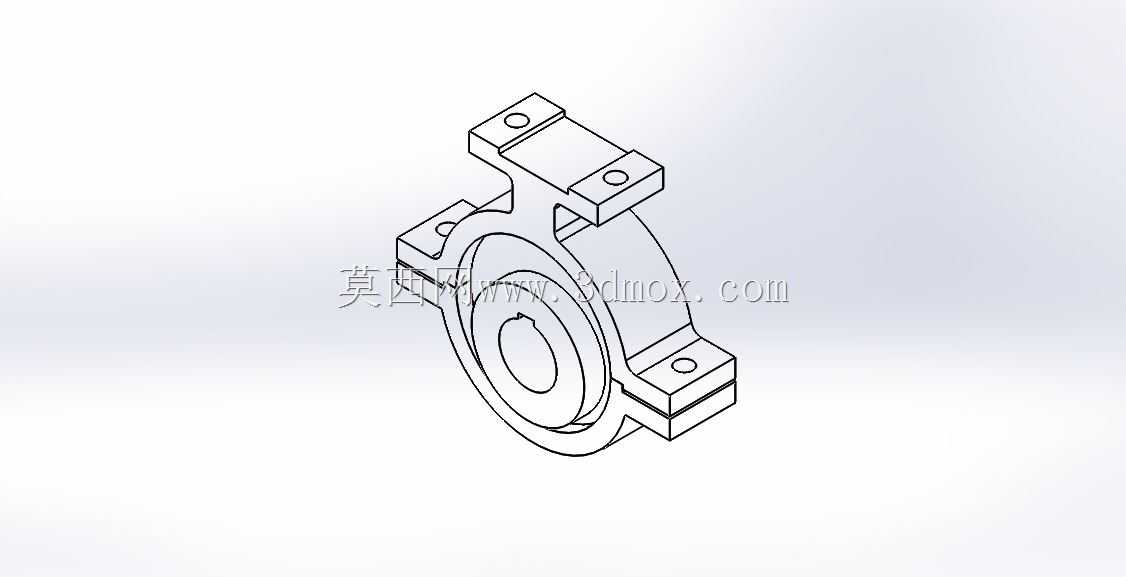

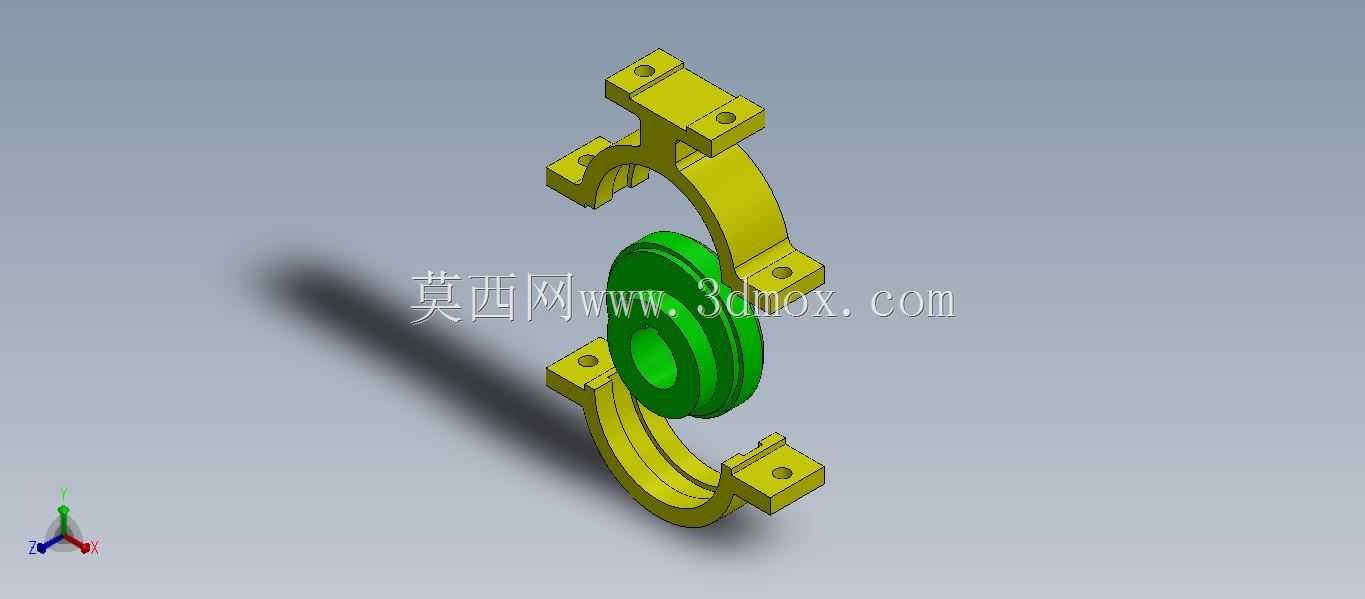

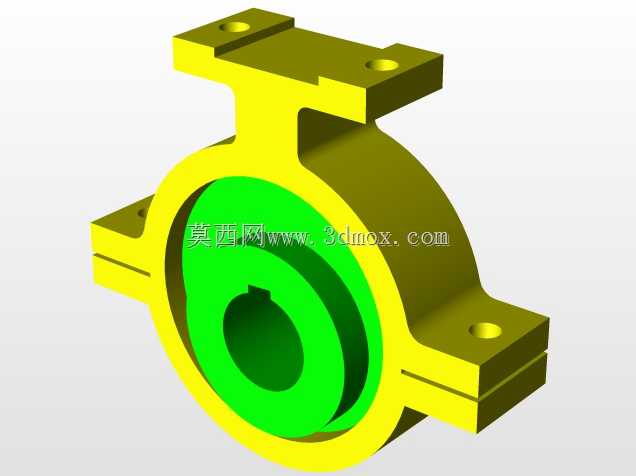

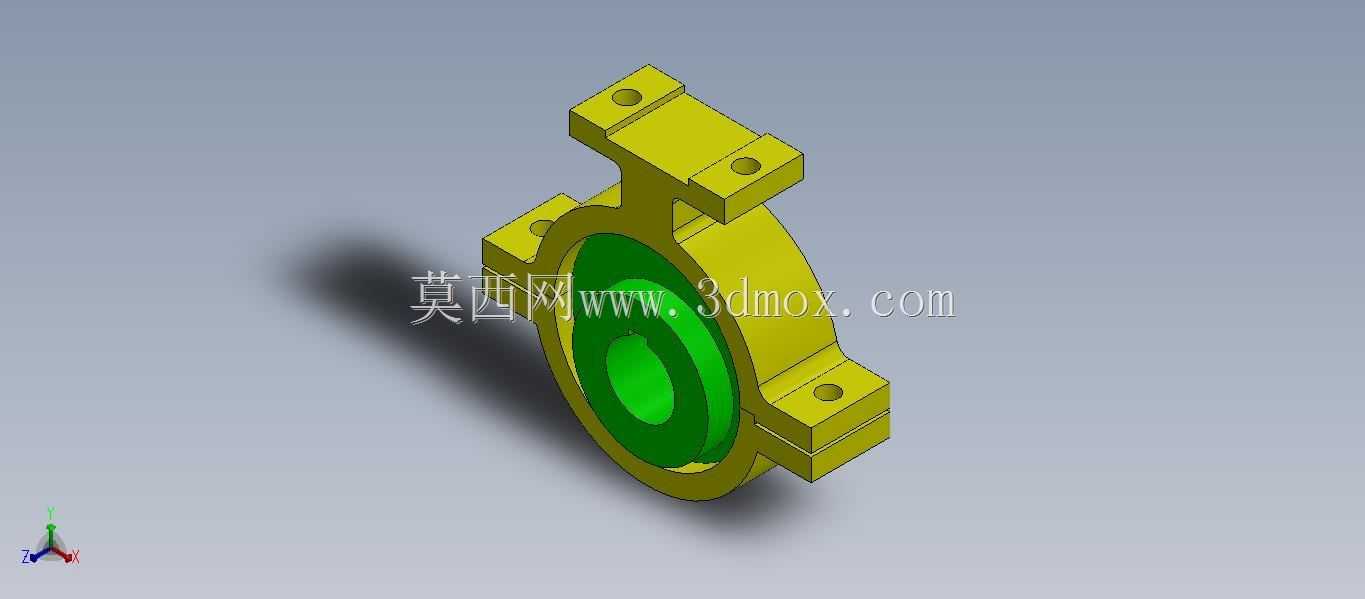

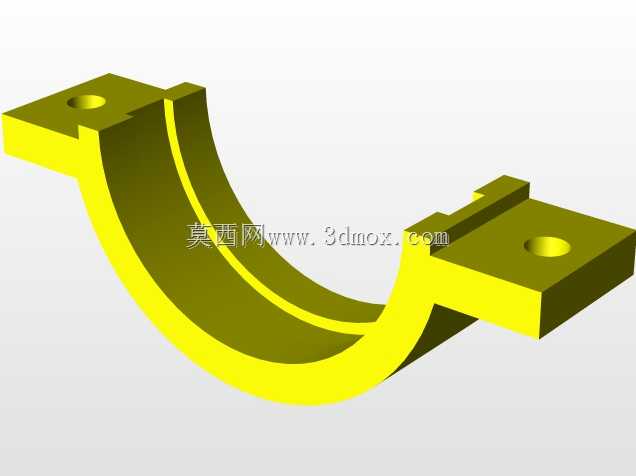

　　在轻工自动化生产线、纺织机械摇臂驱动单元、小型冲压设备进给机构这类需要将连续旋转输入转化为定角度往复振荡输出的场景里，偏心转换部件是整套传动链里的核心执行载体，区别于常规曲轴类转换结构，这类带环形主体与三向安装支耳的偏心装置，更适配安装空间紧凑、输出摆幅固定、负载冲击偏小的中低速传动工况。从实际装配逻辑来看，该部件的主体环形腔体用于容纳偏心轴套与滚动衬套，内壁的阶梯限位结构可以直接限制轴套的轴向窜动，不需要额外加装轴端挡圈，减少了装配环节的零件数量，三个呈120度均布的安装支耳上预留了同轴光孔，既可以通过螺栓将整个装置固定在设备的墙板支座上，也能根据安装面的实际加工偏差，调整支耳与安装面的贴合间隙，

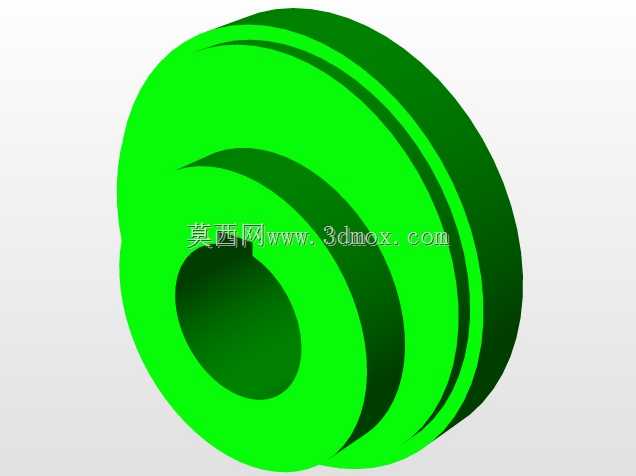

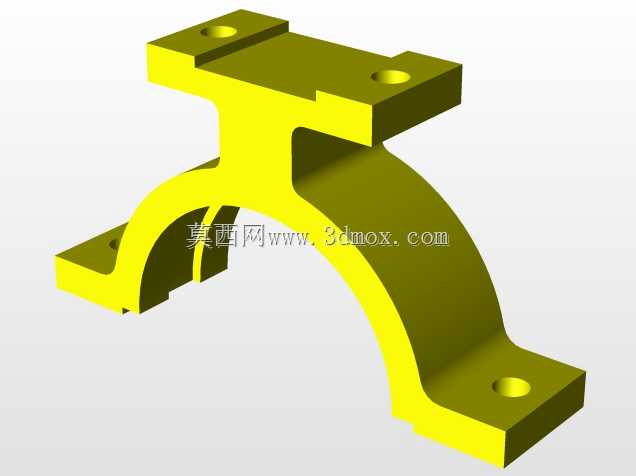

　　避免因安装面平面度不足导致的腔体变形，卡滞内部转动副。设计阶段首先要确认的是输入旋转轴与输出振荡连杆的偏心距参数，这个数值直接决定了输出端的振荡摆幅，腔体内部的偏心环槽宽度要与配套的偏心衬套厚度保持0.02-0.05mm的间隙配合，既保证转动过程无卡滞，也不会因为间隙过大产生回程误差，影响终端执行件的定位精度。三个安装支耳的位置并非随意排布，是结合常见设备墙板的安装孔位分布做的通用化设计，支耳的厚度比主体环形壁厚多出3mm，是为了在螺栓锁紧时提供足够的压紧强度，避免长期受交变载荷作用出现支耳根部断裂的问题，主体环形结构的外侧做了圆弧过渡，没有尖锐棱角，一方面是减少热处理环节的应力集中，另一方面也避免装配维修时剐蹭操作人员。

　　从安装边界来看，该部件的最大外轮廓由三个支耳的外端面决定，安装时需要在支耳外侧预留至少10mm的操作空间，方便螺栓的穿入与紧固，腔体的中心高度要与输入轴、输出连杆的铰接中心保持同轴度公差在0.03mm以内，否则会在运转过程中产生额外的径向载荷，加速衬套的磨损。实际使用过程中，这类偏心装置不需要额外的润滑管路，只需在装配时在腔体内部填充足量的锂基润滑脂，配合端面的密封端盖就能实现长期免维护运转，相比采用槽轮、凸轮结构的运动转换机构，它的零件数量更少，加工难度更低，只需要通过普通数控车床与立式加工中心就能完成全部零件的加工，不需要定制特殊成型刀具，制造成本比同参数的凸轮振荡机构低40%左右。在功能实现上，

　　输入轴带动偏心衬套在腔体内做连续旋转时，偏心距产生的径向位移会推动整个环形主体绕输出铰接点做定角度往复摆动，直接带动连接在主体侧方的连杆实现振荡输出，不需要额外添加传动连杆，传动链的长度更短，能量损耗更小，适合用在对传动效率有一定要求的中轻载工况。设计时还特意在支耳的光孔位置做了0.5mm的倒角，既可以在安装时起到导向作用，也能去除钻孔产生的毛刺，避免螺栓锁紧时毛刺脱落掉入腔体内部，造成转动副的异常磨损，主体与内部偏心衬套的接触表面做了淬火处理，表面硬度达到HRC45-50，能够承受长期交变接触应力，减少磨损量，延长部件的整体使用寿命。
