立式带座滑动轴颈轴承结构设计

　　在轻工输送线、小型风机、纺织机械这类中低速轻载的传动场景里，这类带座滑动轴颈轴承的应用占比并不低，相比滚动轴承，它在冲击载荷下的缓冲表现更好，结构也更紧凑，适合安装空间受限、维护频次不高的工位。从实际使用逻辑来看，这类轴承的核心作用是为旋转轴提供径向支撑，约束轴的径向跳动，同时允许轴在轴瓦内完成回转运动，因为没有滚动体结构，它的径向尺寸可以做的更小，适合轴径不大、转速不超过每分钟数百转的传动场合。

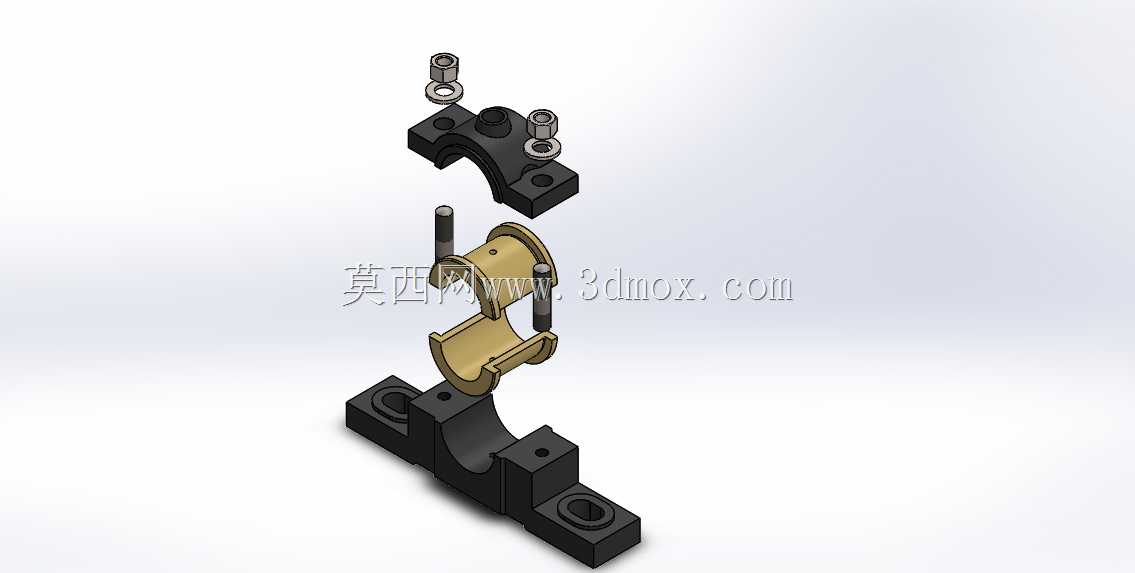

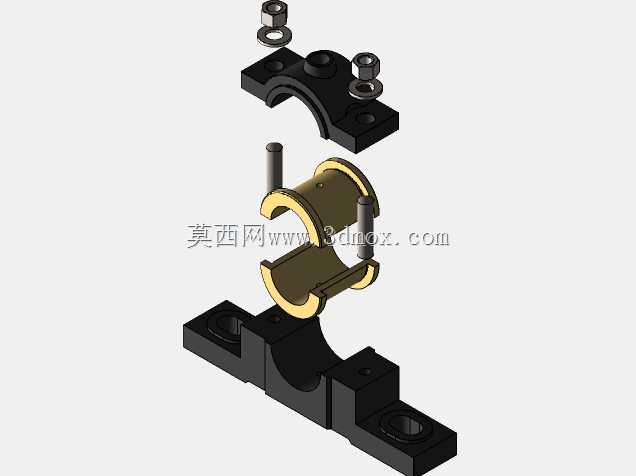

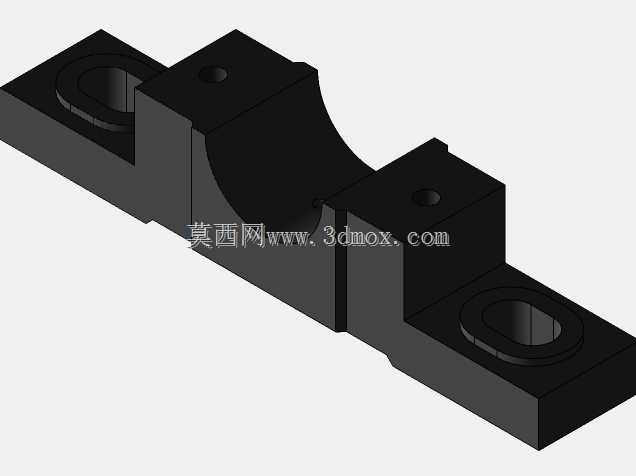

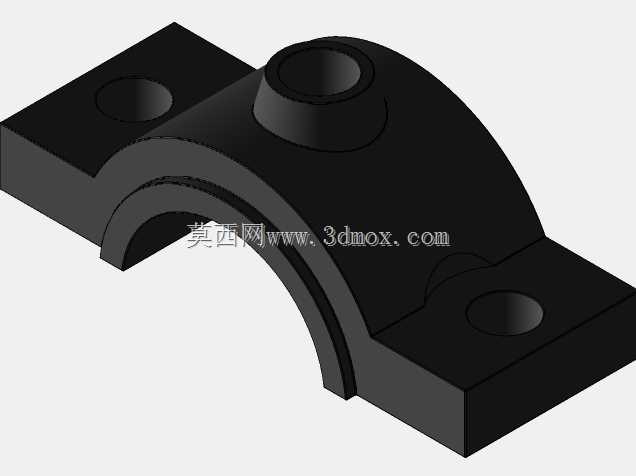

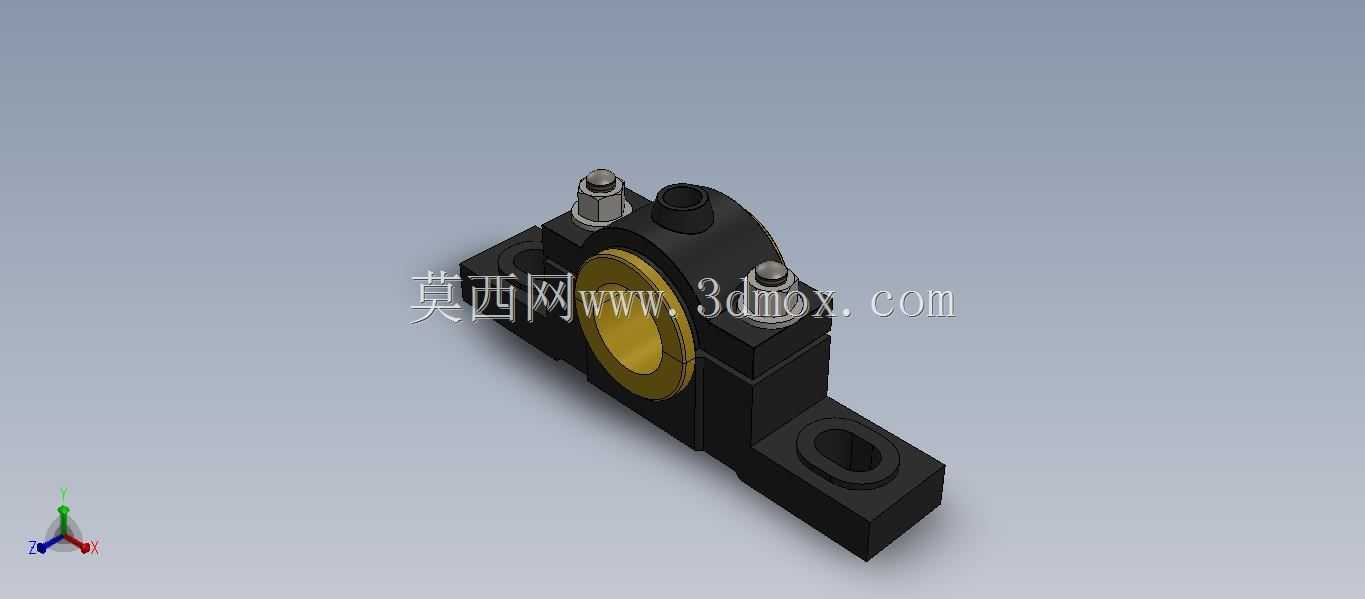

　　从结构设计的角度拆解，整个组件分为轴承座本体、轴瓦、上盖、锁紧紧固件几个核心部分。轴承座采用立式分体结构，底座开设两个长圆形安装孔，方便安装时调整中心距，抵消机架加工带来的位置误差，安装孔的间距、孔径都按照常用的安装边界做了适配，不需要额外加工转接板就能直接固定在型材机架或者焊接机身上。上盖和底座通过两个螺栓锁紧，把铜质轴瓦牢牢压合在座体的半圆槽内，这种分体结构的好处是装配时不需要从轴端穿套，直接把轴放在下半轴瓦上，扣合上盖锁紧即可，后期维护更换轴瓦也不用拆卸整根传动轴，大幅降低现场维护的工作量。

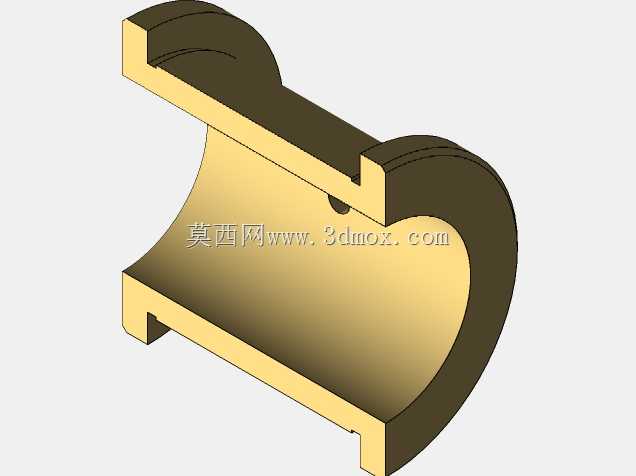

　　轴瓦采用铜合金材质，内壁设计有储油槽，运行时可以留存润滑脂，形成稳定的油膜，降低轴颈和轴瓦之间的摩擦系数，相比整体式滑动轴承，这种带储油结构的轴瓦维护周期可以拉长两到三倍，适合不方便频繁注油的工位。座体本身采用铸铁材质，减震性能优异，能够吸收轴运转时产生的小幅振动，避免振动传递到机架上引发整机共振，座体的壁厚按照等强度原则设计，安装脚位置做了加厚处理，承受径向载荷时不会出现安装面变形的问题。

　　设计这类轴承结构的时候，首先要确定的是轴瓦的内径尺寸，这个尺寸需要和适配的轴颈做公差配合，一般采用间隙配合，保证轴在受热膨胀后依然能灵活转动，不会出现抱轴的问题。其次是轴承座的中心高，这个尺寸直接决定了传动轴的安装高度，需要和配套的传动轮、联轴器的中心高匹配，不然会出现轴系不对中，引发额外的径向载荷，缩短轴承使用寿命。底座的安装孔设计成长圆孔，就是考虑到现场安装时的位置偏差，允许轴向和径向有小幅调整空间，降低对机架加工精度的要求。

　　从安装边界来看，这类轴承的安装平面需要有足够的平面度，不然锁紧安装螺栓后会造成座体变形，挤压轴瓦导致轴转动卡滞。上盖的锁紧螺栓需要按照对角顺序拧紧，拧紧力矩要保持一致，避免两侧压紧力不均造成轴瓦偏磨。轴瓦和座体的配合采用过盈配合，防止轴运转时轴瓦跟转，造成座体磨损。在实际选型时，需要核算轴的径向载荷、转速、工作温度，确认轴瓦的比压在材料允许范围内，避免出现过早磨损的问题。

　　和同规格的滚动带座轴承相比，这类滑动轴承的运行噪音更低，在对噪音有要求的办公配套设备、食品加工输送线上更有优势，而且它的结构没有易损的滚动体，在有粉尘、轻微腐蚀的环境里，只要做好润滑密封，使用寿命比滚动轴承更长。设计建模的时候，需要重点关注轴瓦和座体的配合面、上盖和底座的结合面的公差，还有安装孔的位置度，这些尺寸直接影响最终的装配效果和使用性能，建模时需要把各个零件的装配间隙、配合公差都考虑进去，保证生成的工程图可以直接用于生产加工。
