汽轮发电机组顶轴供油装置结构设计

　　在汽轮发电机组启停及低速盘车工况下，转子轴颈与轴瓦之间的润滑油膜尚未建立或已破裂，若直接发生金属接触，会造成轴瓦乌金面划伤、轴颈磨损，严重时甚至引发轴系振动超标、烧瓦等重大设备事故，顶轴供油装置正是为解决这一工程痛点设计的专用辅助供油单元。这套装置集成了正排量泵组、驱动电机、控制箱体、阀组管路与安装机架，整套单元采用撬装式集成布局，所有功能部件均整合在同一焊接机架上，无需现场拆分管路与组件，可直接整体吊装就位，大幅缩减现场安装与管路对接的工作量。从功能逻辑来看，装置核心采用正排量泵作为动力源，能够在机组轴颈下方稳定输出120巴的高压润滑油，高压油进入轴瓦与轴颈的楔形间隙后，会形成具备足够承载能力的刚性油膜，将转子轴颈微微顶起，

　　使轴颈与轴瓦表面完全脱离金属接触，从根源上消除启停阶段的干摩擦与半干摩擦问题，大幅降低轴系启动力矩，减少轴瓦磨损量，延长轴瓦与转子的检修周期。当机组转速升至额定转速的一定比例后，轴颈自身的旋转运动已经能够带动润滑油形成稳定的动压油膜，此时顶轴油泵即可停止运行，不会干扰机组正常运行时的润滑系统工作状态。从结构设计细节来看，驱动电机与泵体采用直联式安装，通过联轴器实现动力的同轴传输，省去了皮带传动或齿轮传动的中间环节，既减少了传动损耗，也降低了运行过程中的振动与噪声，电机端自带散热筋结构，能够满足长时间连续盘车工况下的散热需求，避免电机过热烧毁。控制箱体布置在泵组上方的机架上层，内部集成了压力控制、油路切换与状态监测的相关阀件与元件，

　　箱体表面预留了操作与检修的接口，日常巡检时可直接在箱体外部完成压力观测与状态检查，无需频繁拆卸箱板。管路系统采用硬管与弯头组合布局，所有管路走向均沿机架型材边缘排布，通过管卡固定在机架上，避免运行过程中管路振动引发的接头泄漏问题，管路末端预留了与机组主润滑油系统对接的标准法兰接口，现场安装时只需对接进出油法兰与供电线路即可完成调试。安装边界方面，整套装置的机架底部设置了带安装孔的支撑脚，支撑脚的位置与汽轮发电机组零米层的预留安装地脚孔位匹配，安装时无需额外制作过渡底座，机架的整体宽度与深度充分考虑了电厂汽机房内的检修通道宽度，装置就位后侧面预留的检修空间足以满足日常更换滤芯、检修阀组的操作需求，不会出现检修空间不足的问题。

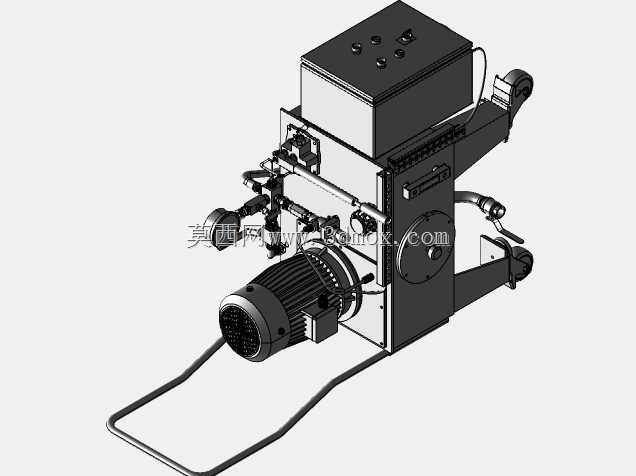

　　装置的整体高度控制在常规电厂运行人员操作视线范围内，控制箱体的操作面高度符合人机工程学要求，日常操作时无需登高或弯腰即可完成所有操作。在油路设计上，装置内部设置了必要的溢流、止回与安全保护阀件，当系统输出压力超过设定阈值时，溢流阀会自动开启泄压，避免高压油损坏轴瓦或管路，止回阀则能够防止主润滑油系统的压力油倒灌入顶轴泵内，造成泵体反转损坏。整套装置的结构设计充分考虑了电厂现场的复杂工况，所有外露部件均做了防锈处理，能够适应汽机房内温度、湿度波动较大的运行环境，管路接头采用密封性能可靠的连接形式，杜绝长期运行后的渗漏油问题。从建模细节来看，这套三维模型完整还原了装置的所有结构细节，包括电机的散热筋、接线盒、泵体的接口法兰、控制箱体的表面接口、管路的弯折角度、机架的焊接结构与安装脚尺寸，所有部件的装配关系完全按照实际产品的装配逻辑搭建，不存在干涉或错位问题，可直接用于设备选型时的布局校核、安装方案模拟以及检修流程的可视化推演，也可作为汽轮发电机组辅助系统设计的参考案例，帮助设计人员快速完成顶轴油系统的布局规划与安装空间核算。
