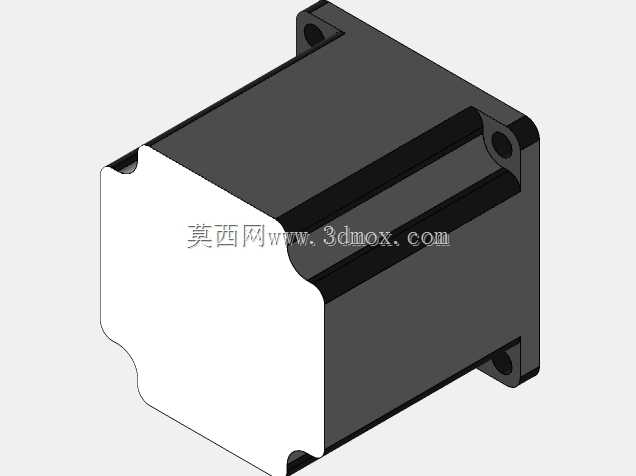

星载步进驱动单元AM23HS结构建模

　　在航天星载机电系统的选型与结构适配环节，驱动类元件的结构合理性直接决定整星机构的动作可靠性，本次建模的步进驱动单元，针对星载环境下的安装约束、载荷特性做了全尺寸的结构还原，可直接用于星载展开机构、星载天线调整机构、星载载荷指向调节机构的装配干涉校验与运动仿真环节。从实际应用场景来看，这类步进驱动单元多用于小卫星的舱板展开驱动、星载传感器的角度微调、小型星载执行机构的位移输出，相比普通工业级步进电机，其结构设计充分考虑了星载安装面的平面度要求，安装法兰的四个固定孔位采用沉孔设计，可适配航天标准的内六角紧固件安装，安装时法兰面与设备安装基板的贴合面积经过优化，能在发射阶段的强振动工况下保持连接刚度，避免紧固件松动导致的驱动偏移。

　　从外形尺寸与安装边界来看，该驱动单元主体采用方型截面结构，主体外壳的棱边做了小尺寸倒角处理，避免航天设备装配过程中锐边划伤线缆或隔热层，前端输出端的止口尺寸与常规23系列步进电机的安装止口保持兼容，同时针对星载应用做了壁厚优化，在保证结构强度的前提下尽可能压缩整体重量，外壳的散热筋结构并非普通工业电机的大尺寸凸起，而是采用窄筋布局，既保证真空环境下的辐射散热效率，又不会额外占用过多安装空间，避免与周边的星载线缆、隔热组件产生干涉。从设计思路来看，建模过程中完全还原了产品的实际装配关系，后端的出线端位置做了结构预留，可适配航天级接插件的安装空间，前端输出轴的轴伸长度、键槽尺寸都按照星载机构的连接要求做了对应还原，

　　装配时可直接与谐波减速器输入端、丝杠传动副输入端做同轴度校验，不需要额外调整安装位。从功能特性来看，该驱动单元的结构设计充分考虑了星载环境的真空、高低温交变工况，外壳拼接处的止口结构可保证装配后的整体密封性，避免星载环境下的微颗粒进入电机内部影响绕组与转子的正常运转，安装法兰的孔位公差按照航天结构件的IT7级精度做了建模还原，在三维装配仿真中可直接模拟紧固件的装配应力分布，验证安装面的变形量是否在允许范围内。在实际的卫星结构设计流程中，这类精确的驱动单元三维模型可大幅缩短整星机电布局的迭代周期，设计人员不需要反复核对二维图纸的尺寸标注，直接在装配环境中拖拽模型即可完成布局调整，同时可模拟驱动单元在不同安装角度下与周边部件的间隙，

　　尤其是在卫星紧凑的舱内布局中，该模型的外形尺寸精度可保证预留的安装间隙满足航天设备的最小间隙要求，避免发射过程中结构形变导致的部件磕碰。另外，模型还原了电机外壳的表面处理特征，黑色阳极氧化的外壳表面在建模中做了对应外观还原，可用于整星的热仿真分析，模拟不同表面发射率下的电机工作温度分布，为热控涂层的选型、加热片的布置提供准确的结构依据。对于从事星载机电产品设计的工程师而言，该模型可直接用于方案阶段的构型论证，不需要从零开始绘制电机的基础结构，可将更多精力放在传动链路的优化、安装刚度的校核上，同时在做机构运动仿真时，模型的质心位置、转动惯量参数都可通过三维软件直接测算，为整星的质量特性计算提供准确的部件数据支撑，避免因部件模型简化导致的整星质心计算偏差，影响卫星的姿态控制精度。
