MS17HD步进式卫星配套电机结构

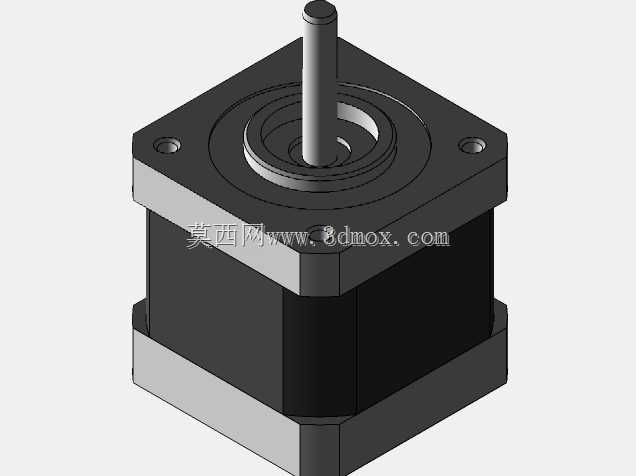

　　在航天星载机电执行机构、地面卫星测试转台、小型卫星姿态调整模组这类对驱动部件体积、安装兼容性、输出扭矩稳定性有严苛要求的场景里，适配小规格安装边界的步进驱动部件一直是结构选型阶段的核心考量项。这款MS17HD规格的步进驱动部件，从结构设计之初就瞄准了小空间内的精密驱动需求，整体采用方形叠装式机身结构，前端盖预留标准安装孔位，输出轴采用居中同轴设计，轴伸长度经过精准校核，既能够满足直连负载的装配需求，也预留了加装联轴器、同步带轮的配合空间，不会出现轴伸过长导致的悬臂挠变，或是轴伸过短导致的连接件干涉问题。

　　从实际功能特性来看，该部件作为开环控制体系下的精密执行元件，能够在脉冲信号驱动下实现固定步距角的角位移输出，无需额外加装位置反馈元件即可实现较高精度的位置控制，非常适合卫星配套设备中需要精准角度调节、小扭矩持续输出的工位，比如星载天线的微调机构、地面卫星标定设备的角度调整轴系、小型卫星载荷舱的舱门启闭驱动等场景。机身的叠片结构采用高导磁硅钢片叠压成型，能够有效降低励磁过程中的涡流损耗，减少长时间运行下的温升，这一点对于密闭空间内安装的星载配套设备尤为重要，因为星载设备的散热条件远低于地面工业设备，更低的温升意味着更长的稳定运行周期，也能减少热变形对周边精密光学、电子元件的精度影响。

　　在安装边界的设计上，这款电机的前端盖采用方形法兰结构，四个安装孔呈对称分布，孔位间距遵循NEMA17标准安装尺寸规范，能够直接适配市面上绝大多数同规格的电机安装支架、模组滑台、传动转接件，结构工程师在选型时无需额外设计定制转接板，能够大幅缩短设备的研发迭代周期。输出轴的直径公差采用精密加工控制，表面粗糙度满足传动连接件的配合要求，既可以通过顶丝固定的方式连接同步轮、齿轮等传动件，也可以通过抱紧式联轴器连接后续负载轴系，适配不同的传动方案需求。机身的后端盖与前端盖通过长螺栓贯穿拉紧，叠片铁芯被紧密夹持在两端端盖之间，整体结构刚性充足，能够承受一定的轴向与径向负载，在卫星发射阶段的振动冲击环境下，也不会出现铁芯错位、端盖松动的问题，满足航天应用场景下的抗振动、抗冲击要求。

　　从设计思路的角度出发，这款电机的结构建模完全遵循实际加工与装配的工艺要求，每一处倒角、退刀槽、安装孔的沉头深度都按照实际加工参数进行还原，没有出现建模过程中常见的工艺缺失问题，比如前端盖的安装孔预留了足够的沉头深度，能够让内六角螺栓完全沉入孔内，不会出现螺栓头突出法兰面导致的安装贴合不严问题；输出轴的根部设计有轴肩，能够对装配在轴上的传动件进行轴向定位，减少装配过程中的位置调整工作量；机身外壳的边角处做了微小的倒角处理，既能够去除加工过程中产生的毛刺，也能避免装配过程中锐边划伤操作人员或是线缆绝缘层。

　　在实际选型适配过程中，结构工程师可以直接调用该三维模型进行设备的整体装配干涉检查，将电机模型导入装配体后，可以直接匹配安装孔位、校核输出轴与负载的同轴度、检查电机周边预留的接线空间与散热间隙是否满足要求，无需再手动测绘电机尺寸进行建模，能够大幅提升结构设计的效率。同时模型中还原的电机外形细节，也能够帮助工程师提前预判装配过程中可能出现的干涉问题，比如电机机身与周边安装支架、线缆接头的空间冲突，输出轴上加装的传动件与电机前端盖的间隙是否足够，这些细节在二维图纸阶段往往很难被发现，通过三维模型的虚拟装配就能够提前规避，减少后续加工装配阶段的设计变更。

　　不同于通用工业场景下使用的步进电机，这款面向卫星配套场景的电机在结构上做了更多针对性的优化，比如机身整体的重量控制更加严格，在保证结构刚性的前提下尽可能缩减了不必要的结构冗余，满足航天应用中对部件重量的严苛要求；所有外露的金属表面都做了相应的表面处理设计，能够适应高低温交变、真空环境下的使用要求，不会出现材料放气、表面氧化等问题。这些结构细节在三维模型中都有对应的体现，工程师在进行相关设备设计时，可以直接参考这些结构细节进行适配设计，确保最终选用的部件能够满足场景的特殊使用要求。
