带滚轮摆杆式微动行程检测开关结构

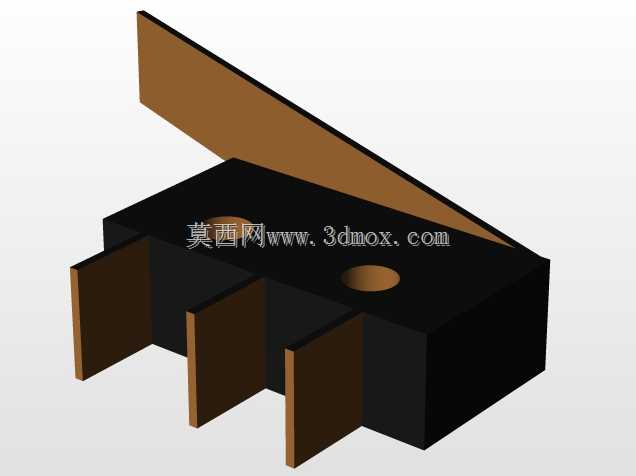

　　这类带滚轮摆杆的微动开关，在工业自动化生产线、小型机电设备、家电控制回路里的出镜率极高，本质是靠微小机械位移触发触点通断的检测类元件，很多设备的位置限位、行程到位检测、状态反馈环节都靠它实现信号传递。从结构设计逻辑来看，主体采用黑色绝缘基座作为承载基体，基座上预留两个对称的安装通孔，用来配合螺丝完成开关在安装面板或设备机架上的固定，安装孔的间距、孔径都匹配常规小尺寸电气元件的安装规范，不需要额外定制安装位就能直接替换同规格的传统微动开关，适配性很强。基座下方伸出三个直插式接线引脚，引脚采用镀铜基材做表面处理，既保证焊接时的上锡效率，也能降低长期使用过程中的接触电阻，三个引脚分别对应公共端、常开端、常闭端，

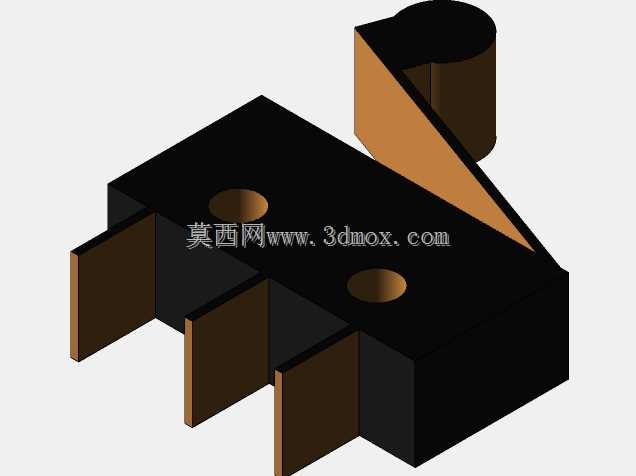

　　能满足不同控制回路的接线需求，不管是需要触发时接通回路还是断开回路，都可以直接对应接线，不需要额外调整外围电路。上方的摆杆组件末端加装了圆柱形滚轮，这个设计是为了降低触发过程中与被检测部件的摩擦阻力，当被检测的运动部件滑过滚轮时，摆杆会绕转轴下压，触发内部的弹片触点完成通断动作，相比无滚轮的平摆杆结构，带滚轮的款式更适合被检测件为往复运动、滑动接触的场景，不会因为长期摩擦刮伤被检测件表面，也能减少摆杆自身的磨损量，延长整体使用寿命。内部的触点组件采用速动弹片结构，不管摆杆的下压速度是快是慢，触点都能实现快速通断，避免因为动作缓慢导致触点之间拉弧烧蚀，这也是微动开关能实现微小行程触发、高可靠性通断的核心设计点，弹片的触发行程、

　　动作力都经过匹配调校，只需要很小的摆杆位移就能完成触点切换，不会出现触发滞后或者动作卡顿的问题。从安装边界来看，整体外形属于紧凑型小体积设计，基座的长宽尺寸都控制在极小范围内，摆杆自然状态下的高度、滚轮的外伸尺寸都做了限位设计，不会占用过多的设备内部安装空间，哪怕是在狭小的电气仓、密集的安装位里也能顺利布置。实际使用场景里，这类开关常被用在3D打印机的限位归零检测、小型传送带的物料到位检测、家电门盖的开合状态检测、工业夹具的夹紧到位反馈等环节，因为触发力小、动作响应快，哪怕是很轻的运动部件接触滚轮，也能稳定触发信号，不会出现漏触发的问题。设计过程中需要重点关注几个细节：一是基座的绝缘性能，必须满足常规低压控制回路的绝缘要求，

　　避免引脚之间出现击穿漏电；二是摆杆的复位弹簧弹力匹配，既要保证触发后摆杆能可靠复位，又不能让触发力过大导致被检测部件的运动阻力增加；三是引脚与基座的结合强度，避免焊接或者插拔接线时引脚出现松动移位；四是滚轮的转动灵活性，要保证滚轮在接触被检测件时能顺畅转动，不会出现卡滞导致摩擦阻力陡增。另外，开关的触点容量匹配常规低压控制回路的负载要求，能直接驱动小型继电器、指示灯这类小功率负载，不需要额外加中间转接元件，简化外围电路的设计。在结构建模的时候，需要重点还原安装孔的位置精度、引脚的间距尺寸、摆杆的转动行程范围，这些参数都是实际选型安装时的核心匹配尺寸，如果尺寸出现偏差，就会导致安装时孔位对不上、触发位置不准确的问题。摆杆与基座的连接转轴位置也要做精准的限位设计，保证摆杆下压到额定行程时刚好触发内部触点，不会出现过压损坏内部弹片的情况。基座侧面的结构做了加强筋处理，提升整体的结构强度，避免安装拧紧螺丝时基座出现开裂变形。滚轮采用圆柱形设计，轴向长度足够覆盖被检测件的接触范围，哪怕被检测件的安装位置有小幅偏差，也能顺利接触滚轮触发信号，降低对安装精度的要求。
