SolidWorks发动机缸体结构设计装配方案

　　本次呈现的是发动机核心缸体类构件的结构设计与装配成果，这类构件是往复式动力机械的核心承载基体，在车用动力、小型通用动力、工业固定动力机组中都承担着不可替代的作用。从实际工程场景来看，这类缸体结构需要为活塞往复运动提供精准的导向型腔，同时集成冷却流道、润滑油道、安装定位凸台等功能结构，是整个动力单元所有零部件的装配基准。

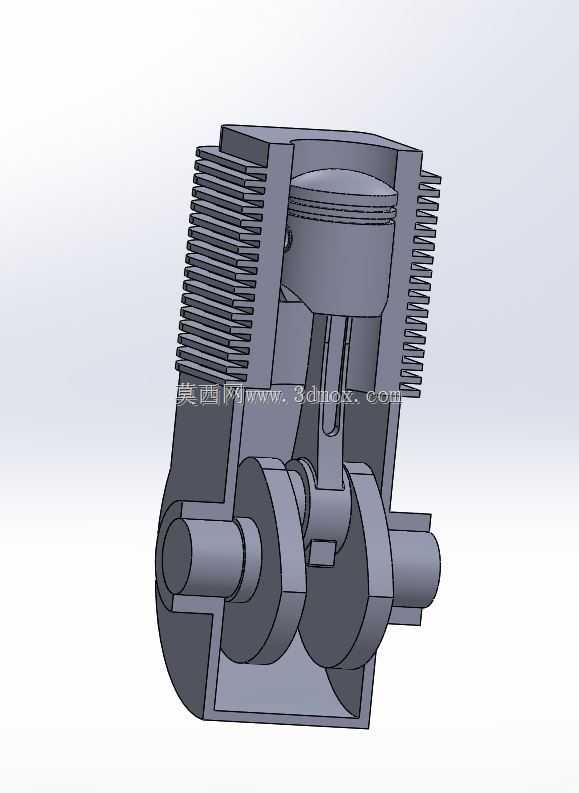

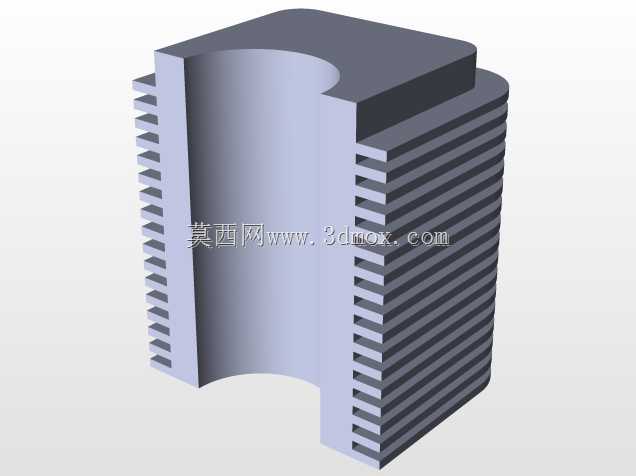

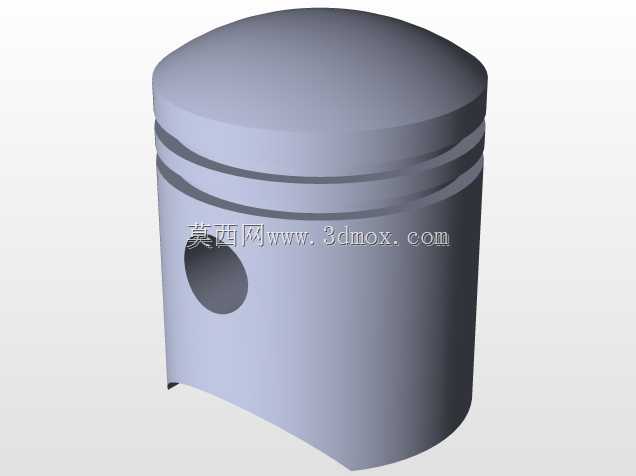

　　设计过程中首先围绕动力单元的排量需求确定了型腔的核心尺寸，半圆导向面的直径公差控制在IT7级，保证活塞环与缸壁的配合间隙处于合理区间，既避免间隙过大导致的燃气窜漏，也防止间隙过小引发的热胀卡滞问题。从剖切展示的结构可以看到，缸体侧壁采用了不等厚设计，受力集中的主推力面区域壁厚增加25%，非受力区域做了减薄处理，在保证结构刚性的前提下尽可能降低构件自重，这一设计思路在小型轻量化动力单元中应用十分广泛。

　　在装配边界的考量上，缸体侧面的定位凸台采用了对称式榫卯结构，这种结构一方面可以实现缸体与曲轴箱的快速定位，装配时无需额外调整同轴度，凸台的配合面粗糙度控制在Ra1.6，保证连接后的密封性能，防止润滑油渗漏；另一方面这种对称结构也可以适配不同布置形式的附属部件安装，比如发电机、启动马达的安装支架都可以通过这组凸台实现固定，减少了额外安装座的设计，压缩了整个动力单元的整体尺寸。

　　从功能特性来看，该缸体结构的型腔过渡区域全部做了圆角处理，避免应力集中导致的缸体开裂，尤其是在燃气爆发压力最高的上止点区域，内壁做了表面强化处理的预留层，后续可以通过珩磨工艺提升表面耐磨性能。缸体上端面预留了缸盖安装的螺栓孔位，孔位的位置度公差控制在0.05mm以内，保证缸垫压紧时的受力均匀，避免冲缸故障。下端的连接结构与曲轴箱的配合面采用了止口设计，装配时可以自动对齐曲轴中心与缸筒中心的垂直度，降低装配环节的人工调整成本。

　　在实际应用场景中，这类结构的缸体既可以用于单缸小型通用汽油机，配套园林机械、小型发电机组，也可以通过多缸组合的方式形成多缸动力单元，配套低速载货汽车、小型工程机械。设计时充分考虑了铸造工艺的可行性，所有内壁的拔模斜度控制在1:100，外壁的拔模斜度根据结构不同做了差异化设置，既方便脱模，也不会影响后续的机加工定位。冷却流道的布置围绕缸筒最高温区域做了环绕设计，保证热量可以快速通过冷却液带出，避免局部过热导致的润滑失效。

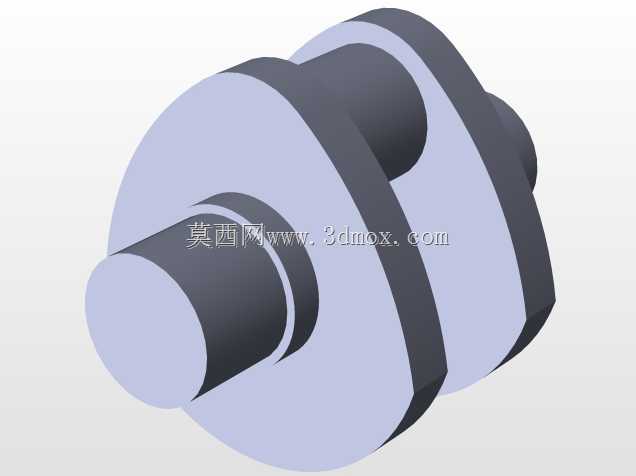

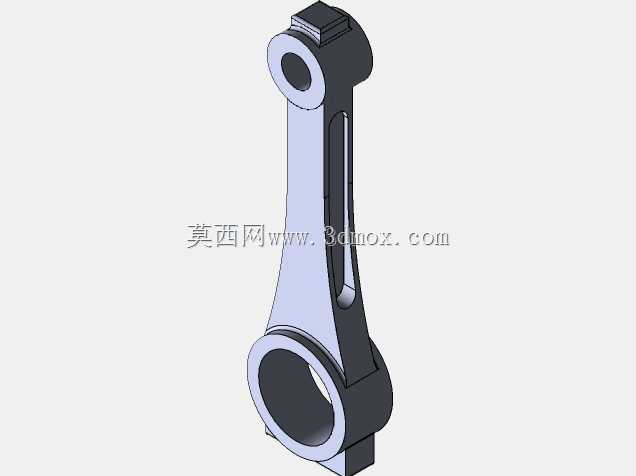

　　装配逻辑上，该缸体作为核心基准件，所有相关零部件的装配都以缸筒中心和曲轴安装孔中心为公共基准，活塞连杆组从缸体下端装入，缸盖从上端压紧，两侧的附属部件通过侧面凸台固定，整个装配流程不需要复杂的专用工装，普通生产线即可完成总装作业，后期维护时也可以单独拆解缸盖或者侧盖完成检修，不需要将整个动力单元从设备上拆下，大幅降低了运维成本。结构上还预留了传感器安装孔位，可以配套缸温传感器、爆震传感器，适配电控燃油喷射系统的升级需求，不需要对缸体结构做二次修改就可以满足不同排放等级的动力配置要求。
