民航客机涡扇喷气式动力装置结构设计

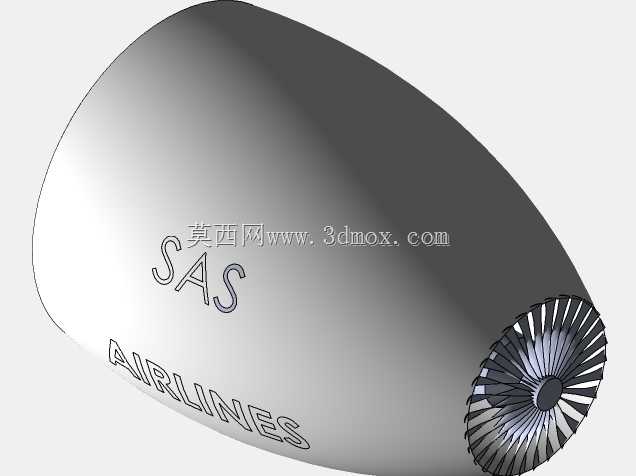

　　在民用干线、支线航空飞行器的动力系统选型中，大涵道比涡扇喷气发动机是当前绝对主流配置，本次呈现的结构设计完整覆盖了发动机冷端进气段、风扇增压段的核心外部与内部流道结构，可直接用于航空类教学演示、飞行器总体布局匹配校核、动力系统安装干涉检查等场景。从实际装机场景来看，这类动力装置通常采用翼下吊装、尾吊两种主流安装形式，设计过程中首先要明确的就是安装边界约束：进气道唇口的圆弧曲率直接影响不同迎角、侧滑角下的进气效率，尤其是地面慢车、起飞爬升阶段大流量进气工况下，唇口不能出现气流分离，否则会直接导致压气机喘振，影响飞行安全，因此唇口的型面采用了多段样条曲线拟合，沿周向保持均匀的过渡圆角，避免局部曲率突变带来的流场畸变。

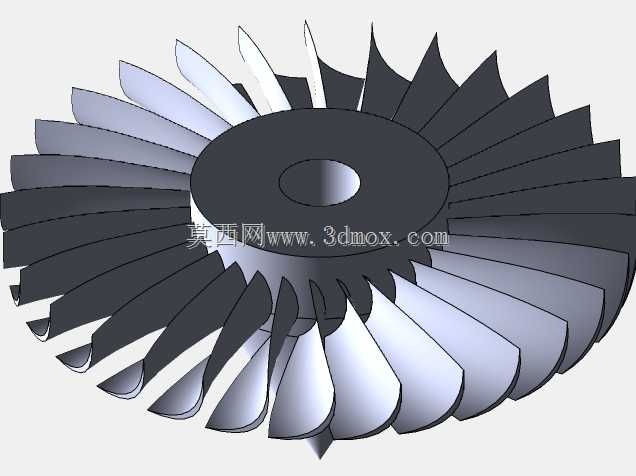

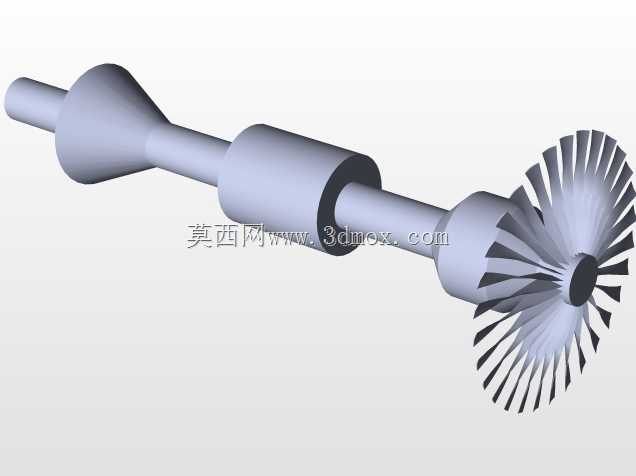

　　风扇段作为大涵道比发动机推力贡献的核心部件，本次设计中完整还原了宽弦风扇叶片的阵列排布结构，叶片叶型采用了跨声速翼型设计，叶尖与机匣内壁的间隙控制在合理的装配公差范围内，既避免工作状态下叶片热胀、离心伸长后与机匣发生刮蹭，又要减少叶尖间隙带来的漏气损失，提升风扇段的做功效率。从功能特性上看，外涵道的气流直接通过短舱外段向后喷出，贡献80%以上的巡航推力，内涵道气流则进入后续压气机、燃烧室、涡轮段完成热力循环，因此短舱的外壁型面设计严格遵循面积律要求，沿轴向的横截面积变化平滑，降低飞行过程中的压差阻力。

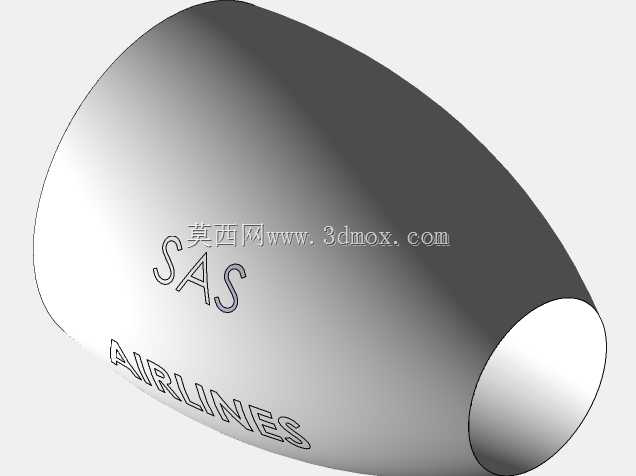

　　短舱外部的标识区域设计也充分考虑了实际运维需求，航空公司标识、警示标识的安装位预留了足够的平面区域，避免曲面曲率过大导致标识粘贴起皱、脱落。从安装接口来看，进气道与风扇机匣的连接采用了法兰边周向螺栓连接结构，安装边的螺栓孔位沿周向均布，保证连接刚度均匀，承受飞行过程中的气动载荷、振动载荷时不会出现局部应力集中。在进行飞行器总体匹配时，该动力装置的长度、最大直径参数需要与机翼的离地高度、起落架缓冲行程匹配，避免飞机起降过程中发动机短舱与地面发生擦碰，同时短舱与机翼前缘、挂架的连接区域要做整流修型，减少干扰阻力。

　　设计过程中针对不同工况的受力特性做了对应结构强化：进气道前缘区域考虑到鸟撞、冰雹撞击的适航要求，壁厚做了局部加厚，采用了等强度过渡设计，避免应力突变；风扇机匣段则预留了包容环的安装位置，一旦出现风扇叶片断裂的极端工况，包容结构可以将断裂的叶片约束在机匣内部，不会击穿机匣威胁机身、机翼结构安全。从流道设计细节来看，进气道内壁到风扇叶片入口的流道收敛角控制在合理范围内，保证气流均匀加速进入风扇叶片，减少流动损失，提升风扇的工作效率。短舱尾部的外涵道喷口采用了平直喷口设计，加工工艺性更好，同时可以保证外涵气流轴向喷出，最大化推力转化效率。

　　在日常的维护场景中，该结构的分段设计也充分考虑了可达性要求：进气道段可以单独拆卸，方便检查风扇叶片前缘的损伤、进行进气道内部的清洁维护，不需要拆解整个动力装置，大幅降低运维工作量。针对不同飞行高度的工况，短舱的结构材料选型匹配了对应的温度适应范围，在高空低温环境下材料不会出现冷脆，地面高温试车时也能承受压缩气流带来的温度升高，保持结构尺寸稳定。整个结构的装配基准统一以风扇转子的轴线为核心基准，所有机匣段、安装边的同轴度公差都围绕该基准设定，保证装配完成后转子与静子之间的间隙均匀，避免出现转动碰磨的问题。
