小型卧式蒸汽动力驱动装置结构设计

　　这款蒸汽驱动装置的结构设计，核心围绕小功率蒸汽能向旋转机械能的稳定转换展开，在小型动力配套场景中具备明确的适配价值。从实际应用场景来看，这类小体积蒸汽动力单元可适配教学演示台架、小型复古动力模型、低压蒸汽试验台的动力输出端，也可作为微型蒸汽动力系统的核心做功部件，适配对动力输出转速要求不高、需要稳定低扭矩输出的配套场景，相比同功率等级的内燃机结构，它不需要复杂的燃油供给与点火系统，仅需稳定的低压饱和蒸汽供给即可持续做功，在有稳定余热蒸汽产出的小型试验场景中，可直接利用富余蒸汽完成动力输出，减少额外能源消耗。

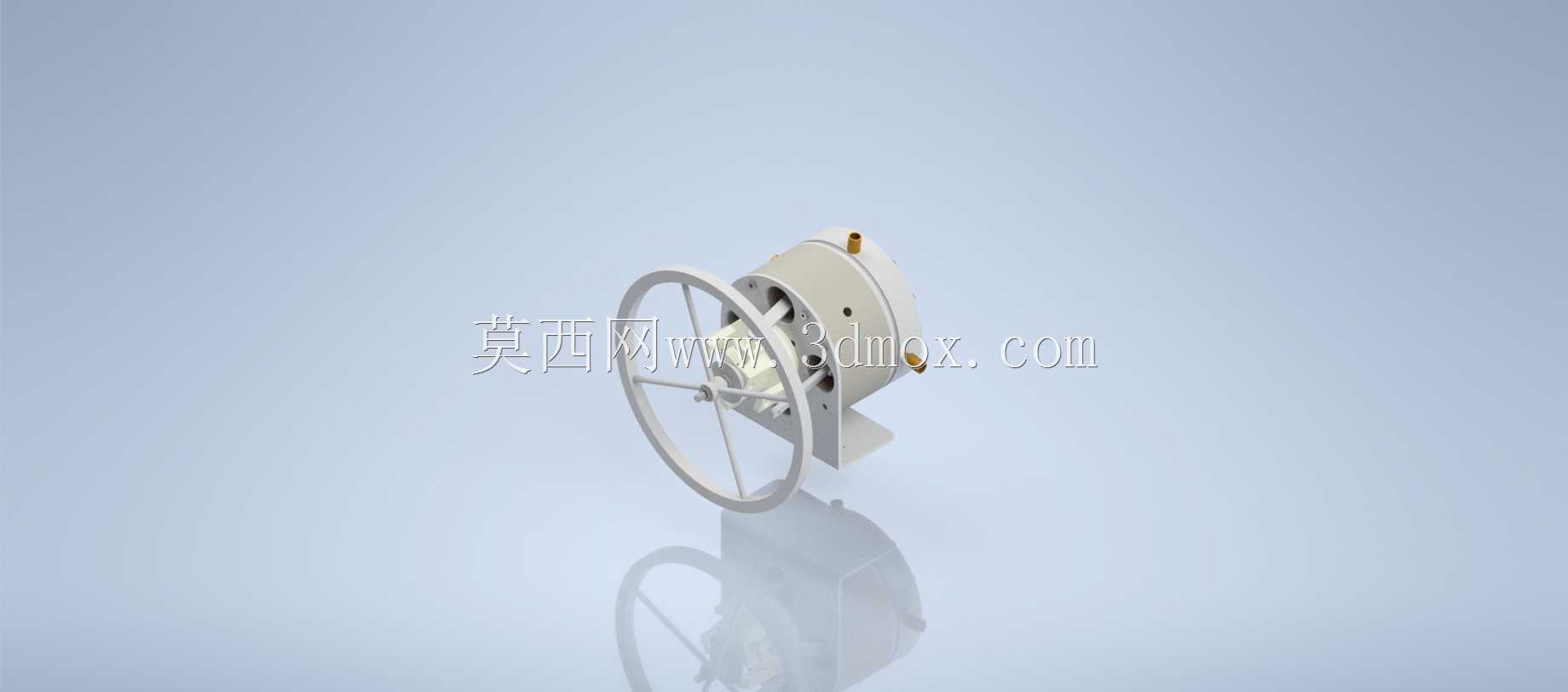

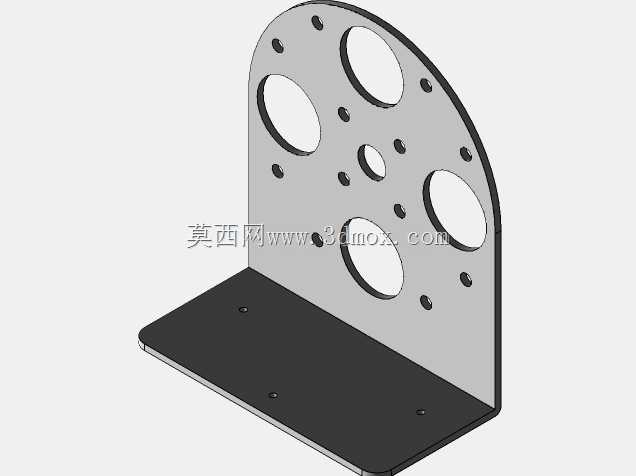

　　从功能特性层面拆解，装置采用卧式布局结构，主体做功缸体与输出轮盘采用同轴侧置排布，侧面的大直径手轮式输出轮盘既可以作为动力输出的连接端，也可在设备启动阶段手动盘车完成初始相位调整，避免蒸汽刚进入缸体时出现卡滞或启动死点问题。缸体侧面预留的两个管接头分别对应蒸汽进气与余汽排出通道，接口位置的排布充分考虑了外接管路的安装空间，不会与输出轮盘的旋转范围产生干涉，缸体与安装底座采用一体化的支撑结构，底座上预留的安装孔位可直接通过螺栓固定在安装基面，不需要额外设计转接支架。

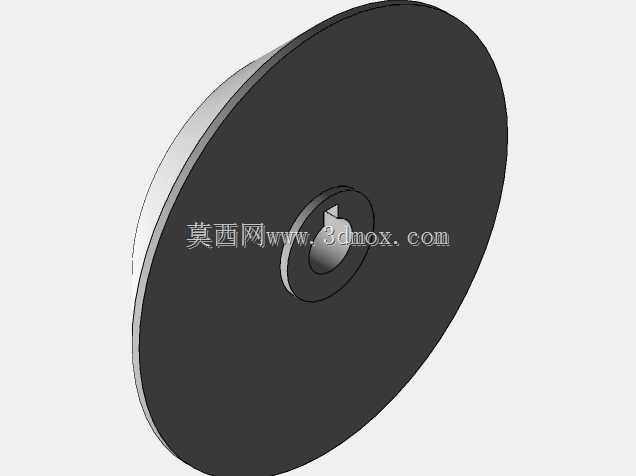

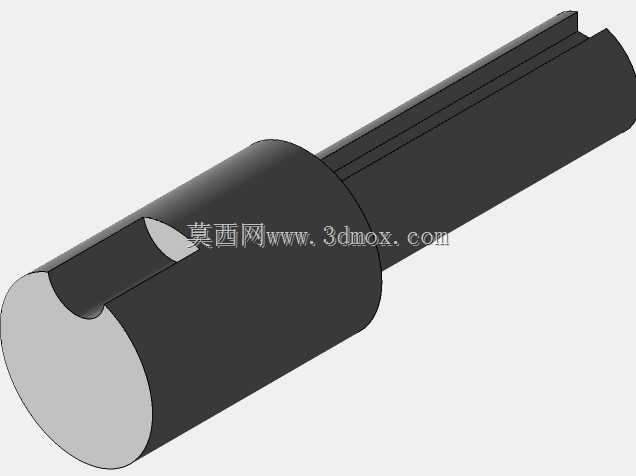

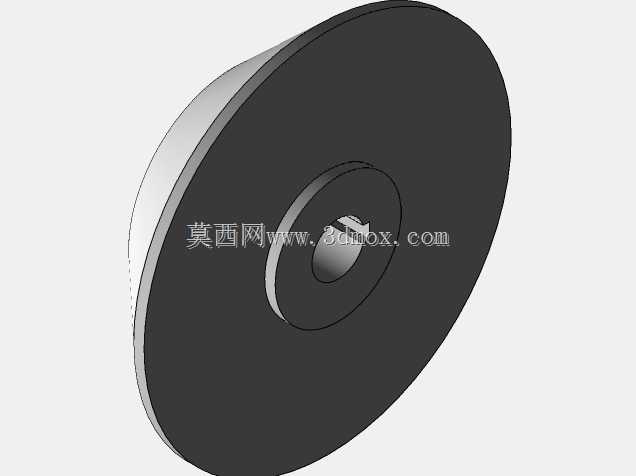

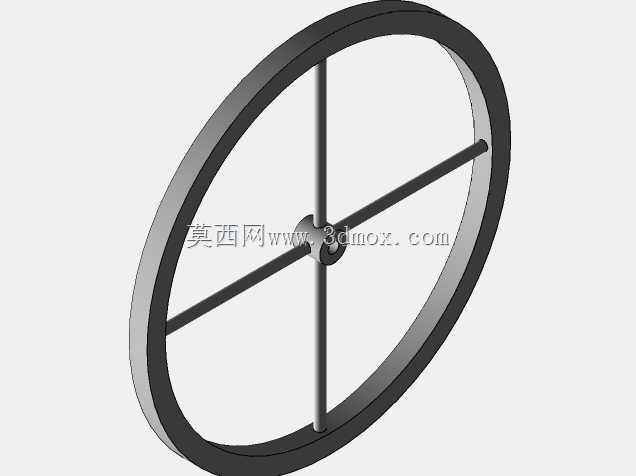

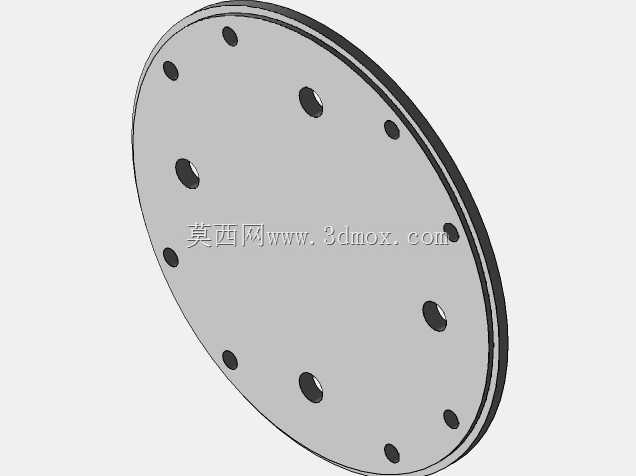

　　设计思路上，整个结构优先考虑运行稳定性与拆装维护便捷性，缸体内部的做功部件采用对称式排布，可抵消蒸汽做功过程中产生的径向不平衡力，降低运行过程中的振动幅度，输出轴的支撑位设置在缸体两侧的端盖上，端盖与缸体采用止口定位配合，保证装配时的同轴度精度，减少轴系运转过程中的偏磨问题。输出轮盘与输出轴采用键连接传递扭矩，轮盘的轮辐采用等厚度环形结构，既保证了足够的结构强度，也控制了整体转动惯量，避免启动时转动惯量过大导致蒸汽进气初期的动力损耗。

　　从安装边界与尺寸适配角度来看，装置整体的外轮廓在横向、纵向、垂向的尺寸都控制在小型台架设备的适配范围内，输出轮盘的旋转半径小于缸体到安装基面的垂直高度，运行过程中轮盘不会触碰安装基面，外接管路的接头位置距离安装基面有足够的操作空间，方便使用标准扳手完成管路接头的拧紧操作。底座的安装孔位采用对称排布，孔间距适配常规小型台架的安装槽尺寸，不需要对配套安装台架做额外的打孔改造。缸体的外表面没有突出的尖锐结构，所有连接螺栓的端头都沉在安装面以内，避免运行过程中剐蹭操作人员或外接管线。

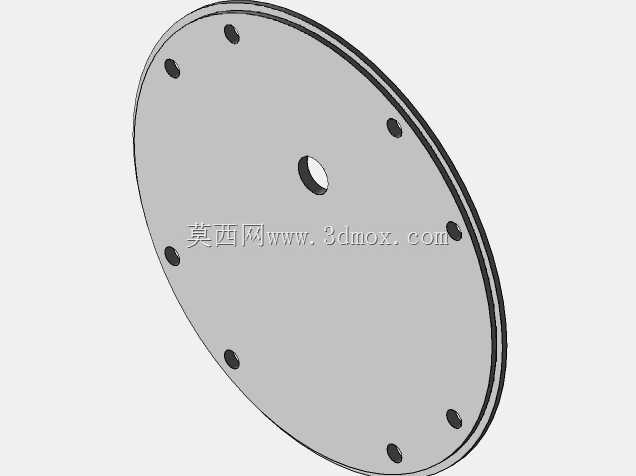

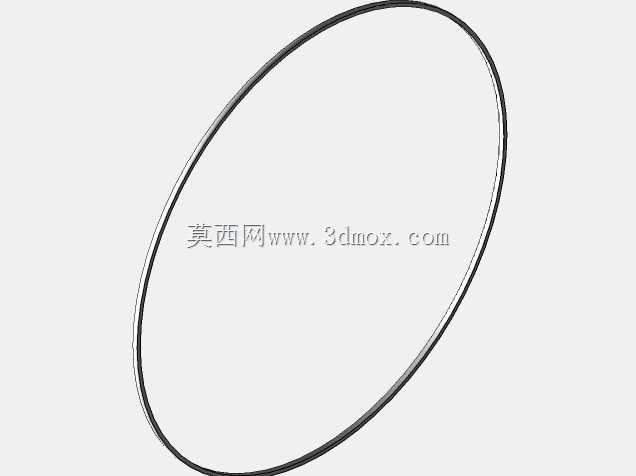

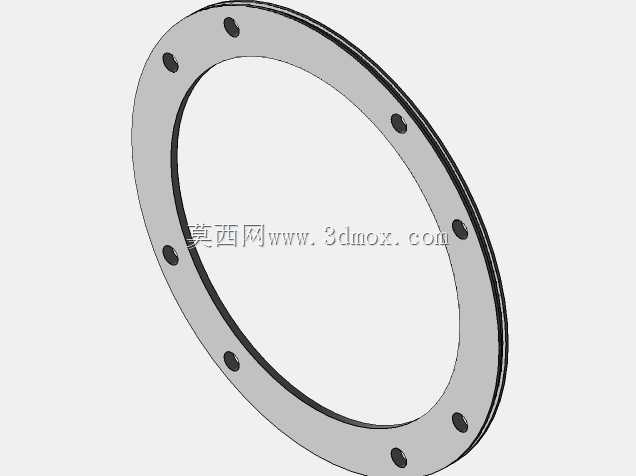

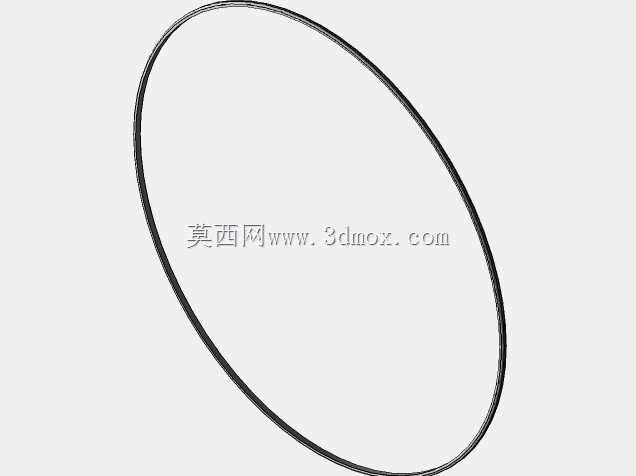

　　在结构细节处理上，缸体与端盖的配合面预留了密封件安装槽，可适配标准尺寸的密封垫片，减少蒸汽泄漏的概率，输出轴穿过端盖的位置设置了密封填料腔，可填充密封填料保证轴系转动过程中的蒸汽密封性能，不会因为轴的持续旋转出现蒸汽泄漏导致的动力损失。整个装置的所有零部件都采用规则的几何结构设计，没有复杂的异形曲面，在三维建模过程中可通过参数化特征快速完成结构调整，后续如果需要调整输出功率，仅需修改缸体内径、活塞行程等核心参数，其余支撑结构、安装接口都可保持通用，大幅缩短衍生型号的设计周期。
