重型履带设备推土铲刀D11T作业部件

　　该部件为重型履带式土方设备的前端作业执行构件，主要配套大马力履带推土机使用，在矿山剥离、基建场地平整、土石方推运、路基修筑、露天矿物料归集等重载作业场景中承担核心切削、推运、平整功能，是重型履带土方设备直接接触作业介质的关键工作装置。从结构设计逻辑来看，该铲刀采用分段式弧面主体结构，主体曲面经过曲率优化，作业时可引导土石方沿弧面顺畅抬升、向前推送，减少物料沿铲刀两侧溢散，有效提升单次推运的载料量，降低作业过程中的物料流失率。铲刀前端的切削刃采用高强度耐磨钢材质的分体式刃口设计，刃口带有一定入土倾角，作业时可借助设备自身前进的推力顺利切入土层、风化岩或者矿料堆，分体式刃口在磨损后可单独拆卸更换，无需更换整个铲刀主体，

　　大幅降低后期运维的配件成本与停机时长。铲刀背部设置的多组铰接安装耳座，是整个部件与主机推臂、倾斜液压缸连接的核心接口，耳座的孔位同轴度、安装面平面度都经过严格的公差控制，可保证铲刀与主机连接后动作顺畅无卡滞，同时耳座位置做了局部加厚与加强筋过渡处理，可承受重载作业时的冲击载荷，避免长期受交变应力出现焊缝开裂、结构变形的问题。从安装边界来看，该铲刀的整体长度适配大吨位履带推土机的前端安装跨距，安装后铲刀的最大提升高度、最大下切深度、倾斜调节角度都与主机的液压系统行程匹配，可实现铲刀的升降、倾斜、侧倾等多维度动作，满足不同作业工况的姿态调整需求：在场地平整作业时可将铲刀调整至水平姿态，保证平整后的地面平整度误差控制在工程要求范围内；

　　在坡地修刮作业时可调整铲刀倾斜角度，匹配坡面的坡度要求；在硬土、风化岩切削作业时可将铲刀调整至前倾角度，增大刃口的入土切削力，提升硬质地层的作业效率。铲刀主体的背部采用箱型梁焊接结构，内部设置多道纵向与横向的加强筋板，在保证整体结构强度、抗冲击能力的前提下，尽可能控制构件的整体重量，避免前端工作装置过重导致主机前端载荷过大，影响整机的行驶稳定性与履带接地比压分布。在实际作业过程中，该铲刀可承受大马力推土机传递的最大推进力，应对夹杂砾石的硬土层、露天矿的剥离覆盖层、建筑垃圾归集等复杂作业工况，刃口的耐磨性能可支撑长时间连续作业，减少刃口更换频次。设计过程中充分考虑了作业时的受力分布，将最大受力点集中在背部的铰接耳座与主加强梁位置，

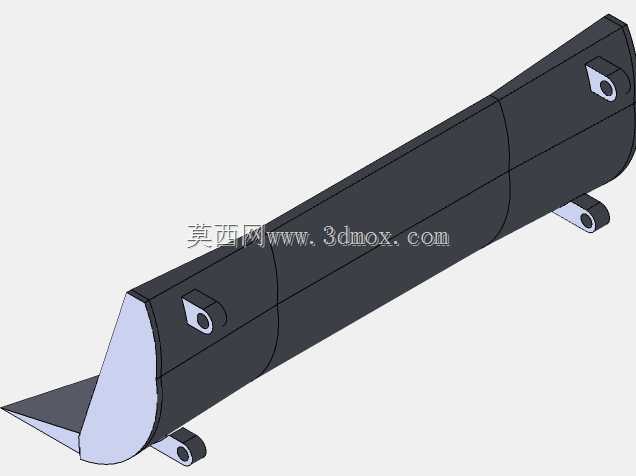

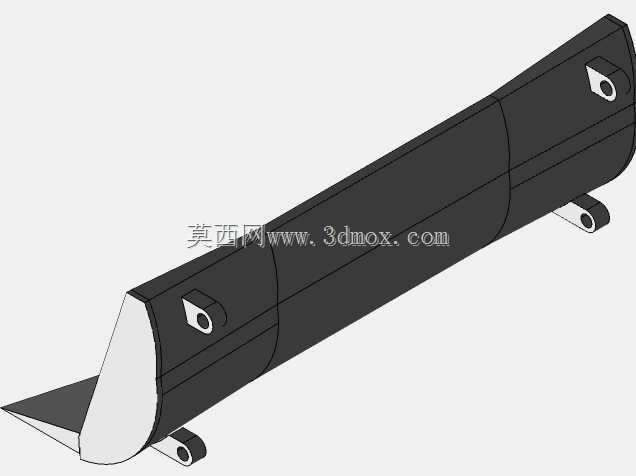

　　避免曲面主体出现局部应力集中，同时铲刀表面的弧度设计兼顾了物料流动特性与结构刚度，不会因为长期推运重载物料出现曲面凹陷变形。该部件的三维建模过程中，对所有安装孔位、铰接配合面、刃口安装位都做了精确的尺寸还原，可直接用于配套主机的装配干涉校验、作业动作仿真，也可作为同类重型履带设备工作装置改型设计的参考基础，帮助结构设计人员快速完成铲刀类部件的方案迭代，减少重复建模的工作量，同时建模时保留的焊接坡口、安装间隙等细节，也可直接用于后续的生产工艺编制、工装夹具设计环节，打通从三维设计到生产制造的衔接流程。
