新冠感染者隔离供氧病房单元结构设计

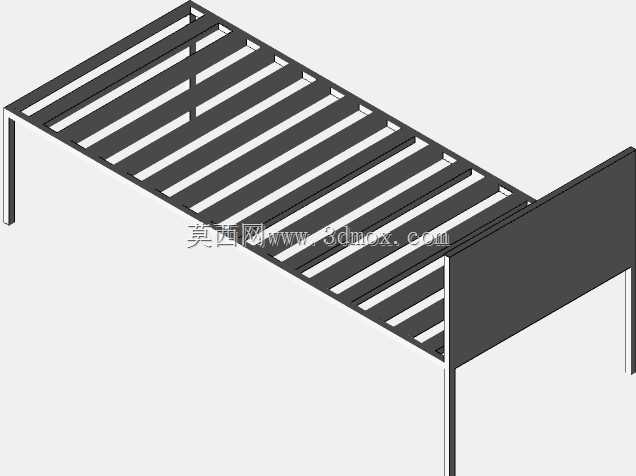

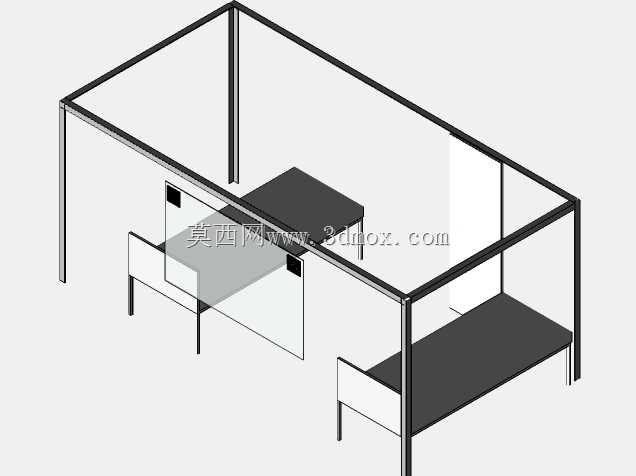

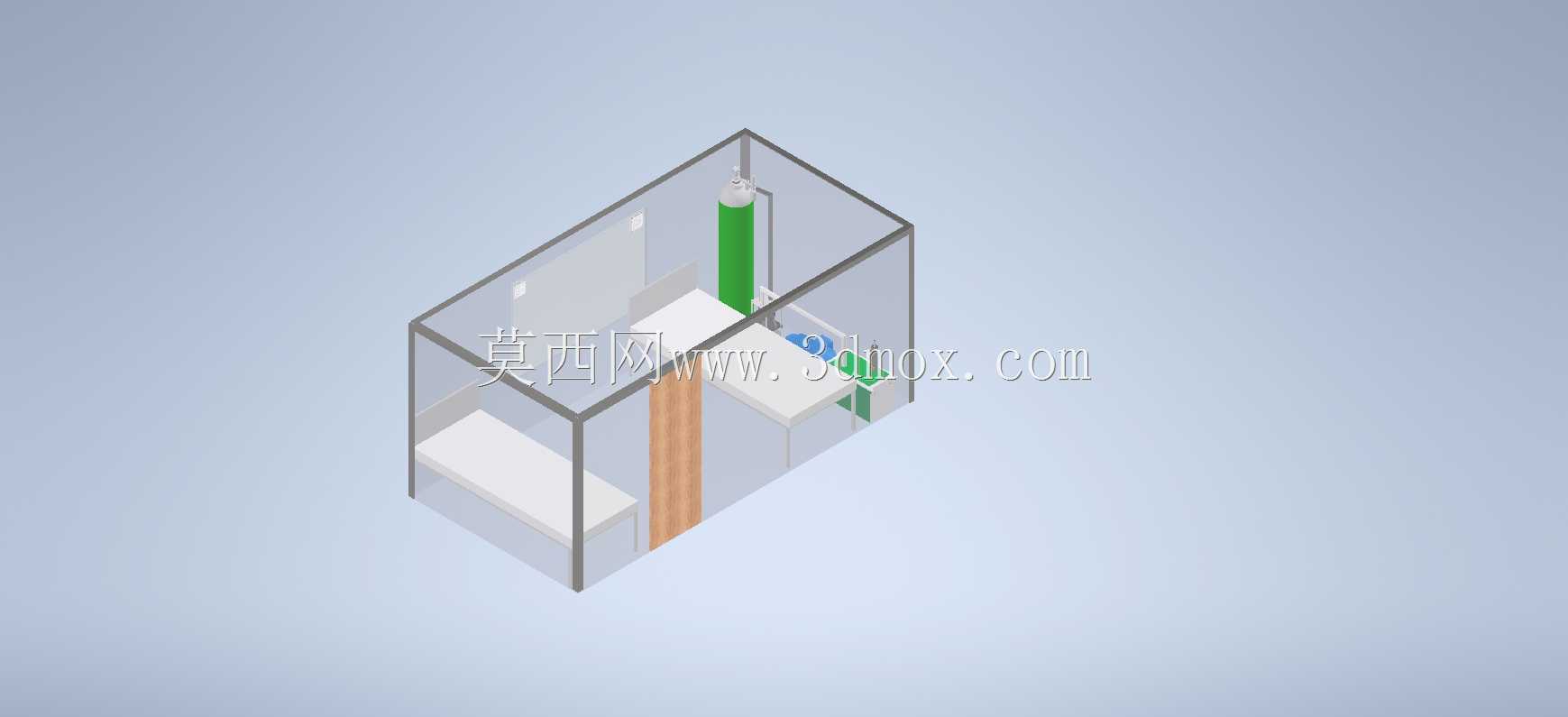

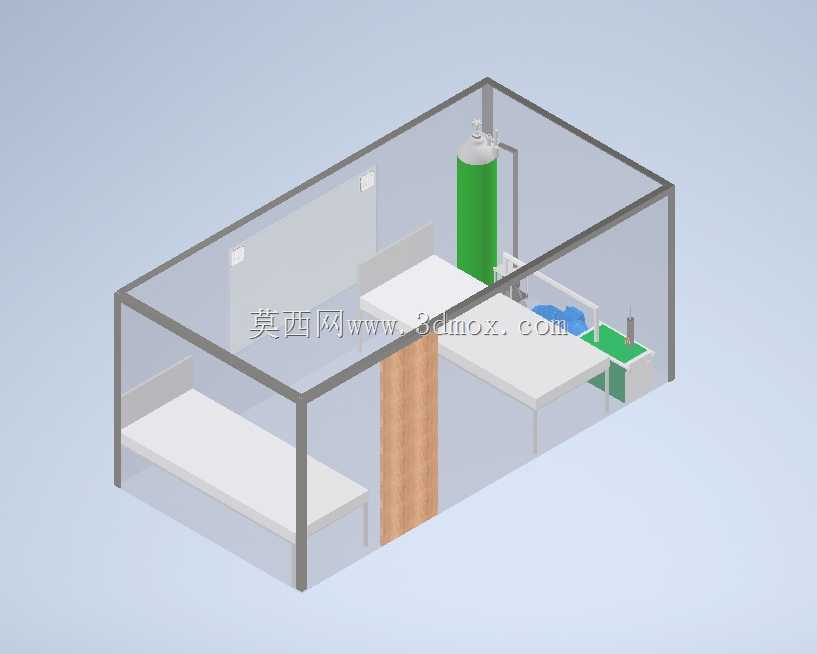

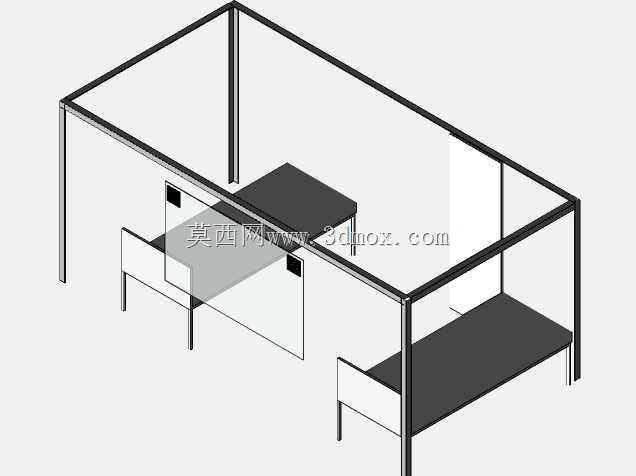

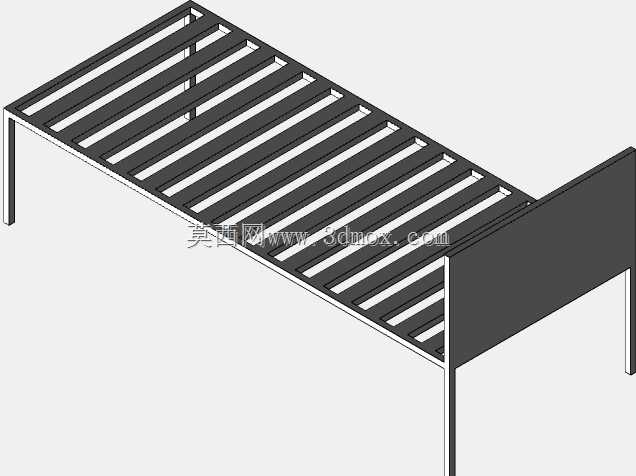

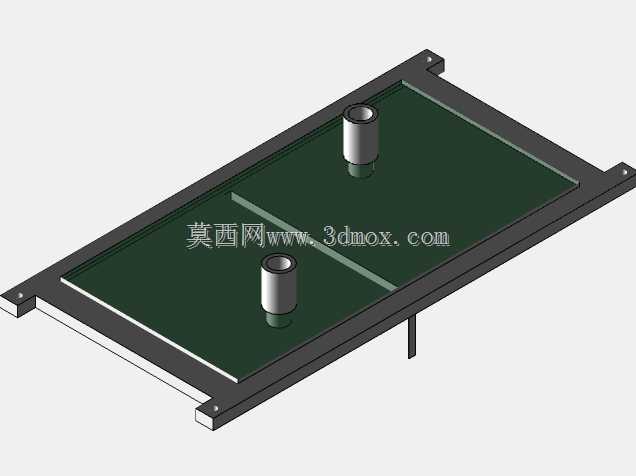

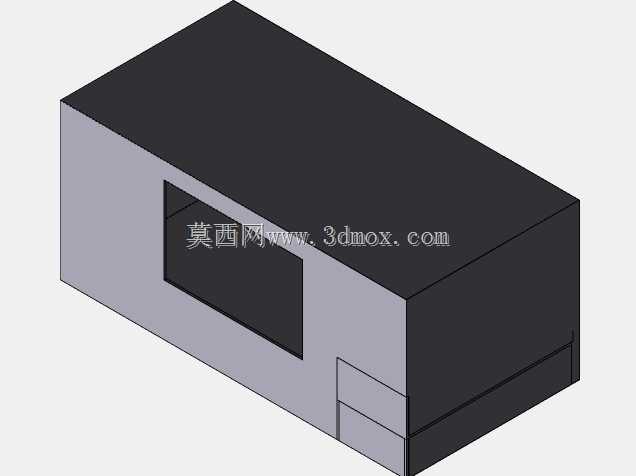

　　该三维结构针对呼吸道传染类病患的隔离收治场景设计，核心服务于需要持续氧疗的新冠感染患者，适配方舱医院、定点收治医院临时改造病区、基层医疗机构发热门诊留观区等多种场地的快速部署需求，可在既有建筑空间内快速搭建独立的隔离收治单元，无需对原有建筑结构做大规模拆改，降低应急医疗设施的搭建周期与改造成本。从结构布局来看，整体采用模块化箱式框架设计，外围采用透明围护板材，既满足隔离封闭要求，也方便医护人员在单元外部直接观察病患状态，减少不必要的进出隔离区频次，降低医护人员职业暴露风险。单元内部沿长边布置两张标准医用病床，病床之间设置可收折的布艺隔断帘，在同一单元收治两名患者时可提供基础的隐私遮挡，隔断帘采用顶部滑轨安装方式，无需在地面设置轨道，

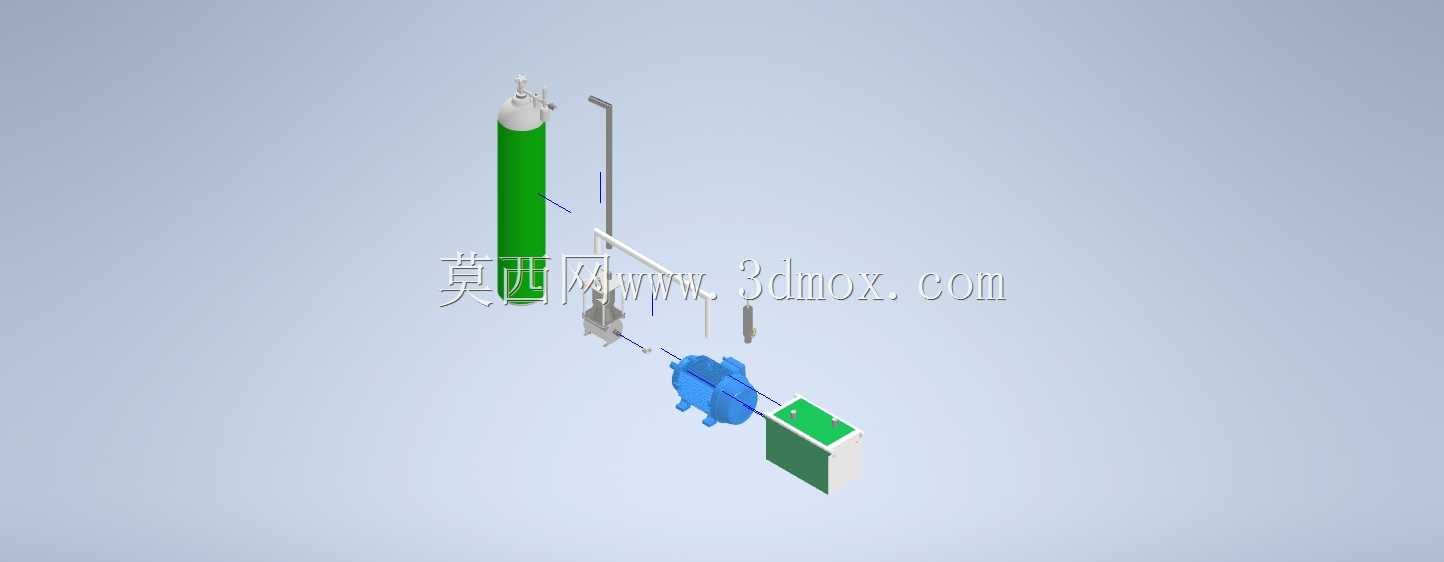

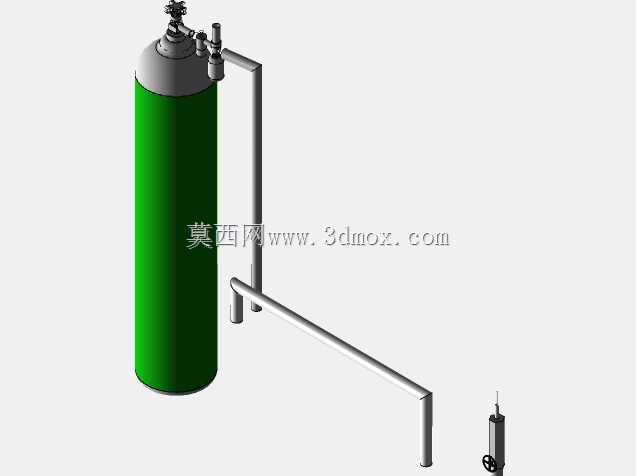

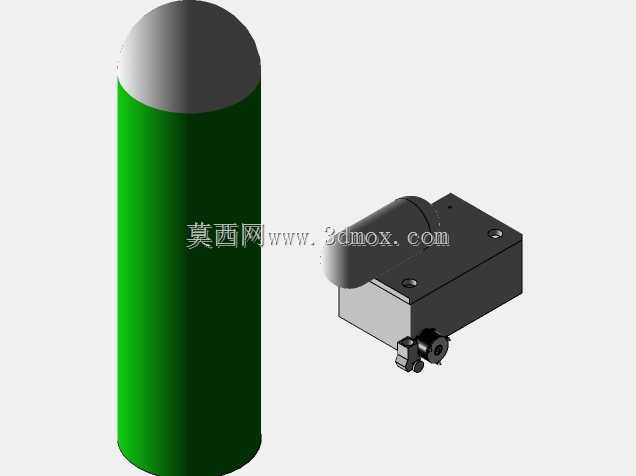

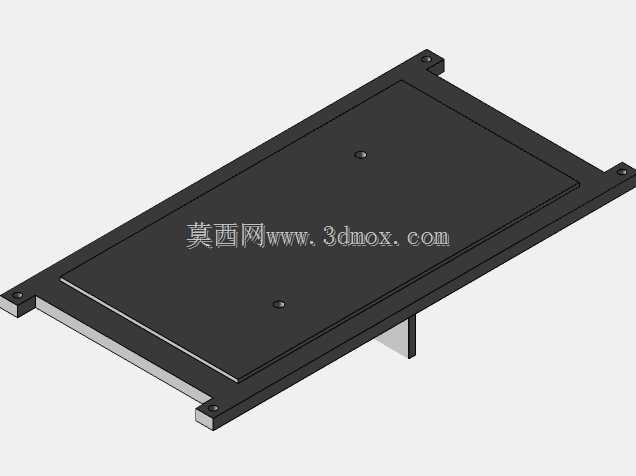

　　避免地面凸起造成的通行绊倒风险，同时也方便后期地面消杀作业无清洁死角。单元靠内侧角落设置立式医用氧气瓶固定位，配套设计了气瓶防倾倒固定架，氧气输送管路沿单元顶部框架内侧暗敷，避免明装管路被病床、推车等移动设备剐蹭脱落，管路终端预留氧气湿化瓶、流量调节表的安装接口，可直接对接病患的吸氧面罩、鼻氧管等终端耗材，无需额外现场布管。病床旁设置小型置物台面，可放置病患的个人物品、监护设备、饮水器具等，台面下方预留医疗废物收集桶的放置空间，台面边缘做凸起挡边，防止放置的物品滑落。单元入口处预留了传递窗的安装位置，可实现餐食、药品、小型医疗物资的无接触传递，减少隔离区内外的物品交叉传递风险。从安装边界来看，

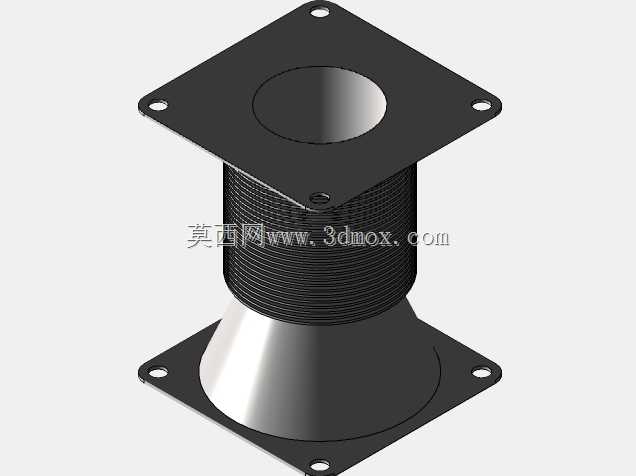

　　该单元的整体外轮廓尺寸适配常规建筑的室内门洞尺寸，整体框架采用轻量化型材拼接，所有连接节点均采用快装式连接件，无需现场焊接作业，两名作业人员可在半小时内完成单个单元的组装搭建，单元底部设置可调节支撑脚，可适配不平整的地面安装场景，调节范围覆盖0-50mm的地面高差，保证单元整体框架的水平度。围护板材采用插接式安装，板材之间设置密封胶条，可实现单元内部的微负压环境控制，配合顶部预留的排风接口对接负压排风系统，可将单元内的污染空气经过滤消毒后排出，避免污染空气外泄到公共医疗区域。在功能设计上，单元内部预留了监护设备的电源插座点位，布线全部集成在框架型材的内腔中，外部无裸露电线，每个病床对应设置一组电源接口与呼叫按钮安装位，

　　呼叫线路可直接对接医院的现有护士站呼叫系统，无需额外布设信号线路。氧气瓶固定位可适配常规40L医用氧气瓶的安装尺寸，固定架设置快拆绑带，方便气瓶用完后的快速更换，固定架旁预留了备用气瓶的临时放置空间，避免氧疗中断。隔断帘采用阻燃抗菌面料，可反复消毒使用，帘布的收折方向沿病床长边设置，完全拉开后可将两张病床的视觉空间完全分隔，满足病患的隐私需求，收折后可完全收纳到单元侧壁位置，不占用病床周边的医护操作空间。从实际使用的操作动线来看，医护人员在单元外部即可通过透明围护观察到两张病床的病患状态、氧气流量表读数，需要进入单元开展护理操作时，入口处预留了防护服更换、手消的缓冲空间，单元内部的病床周边预留了不小于800mm的通行宽度，可满足轮椅、治疗推车的通行需求，病床的摆放位置避开了氧气终端与置物台的操作空间，医护人员在病床旁开展穿刺、吸氧护理、生命体征监测等操作时无空间干涉。置物台的高度设置为900mm，适配医护人员站立操作的舒适高度，台面采用耐消毒腐蚀的实心板材，可耐受含氯消毒剂、酒精等常用医疗消杀试剂的反复擦拭，不会出现表层腐蚀脱落的问题。单元顶部框架预留了照明灯具、消毒设备的安装位，可直接安装平板消毒灯、LED照明灯，无需额外吊装支架，整体布线全部集成在框架内部，外观整洁无外露管线，也避免了管线积尘造成的消杀死角。
