波登管结构小型蒸汽动力装置设计

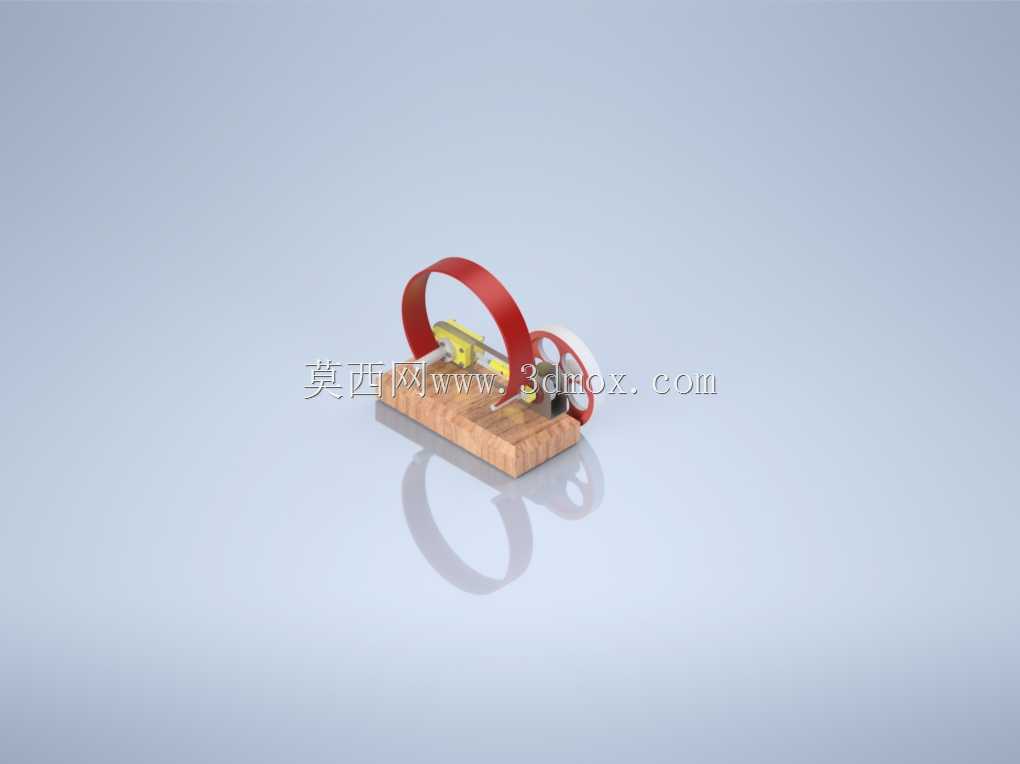

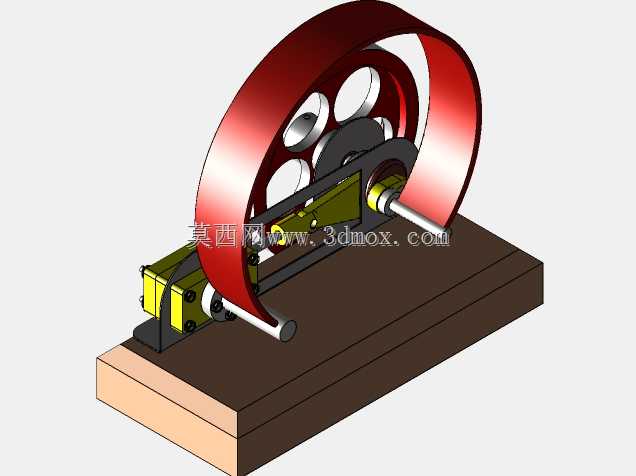

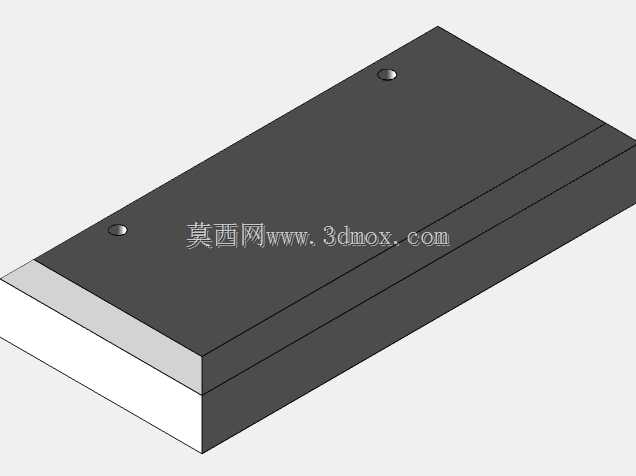

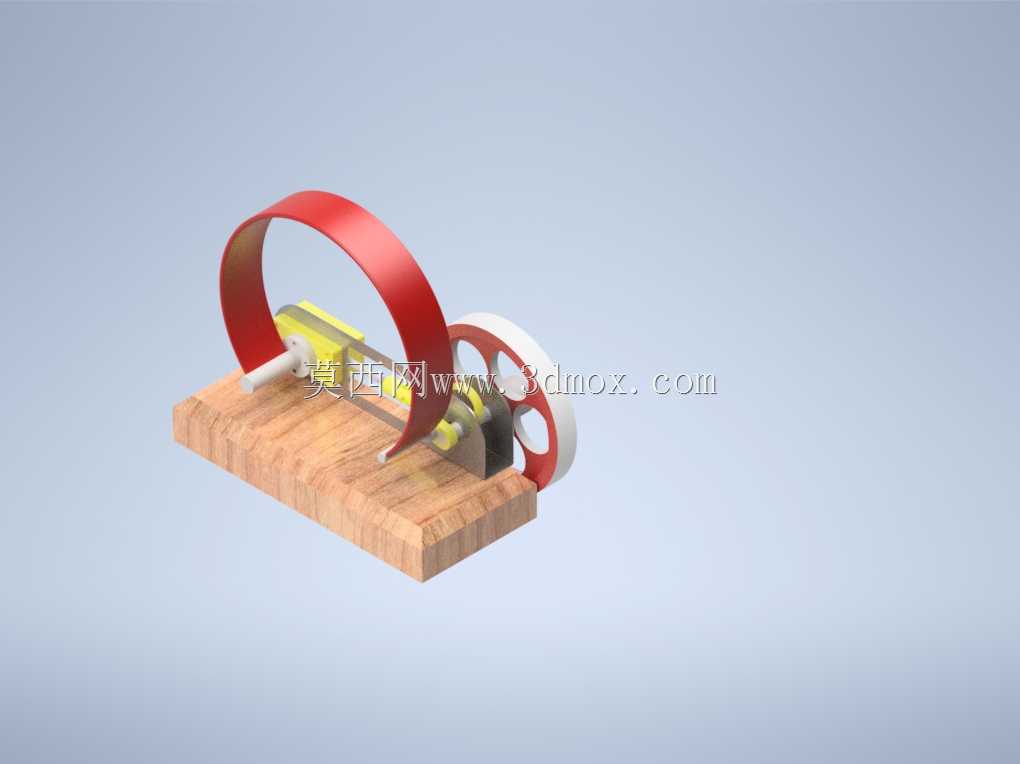

　　这款波登管蒸汽动力装置，核心做功元件采用弧形波登管结构，区别于传统活塞式蒸汽马达的缸体活塞配气结构，依靠波登管在蒸汽压力作用下的弹性形变带动传动轮系完成动力输出，整体结构集成在实木材质的安装基座上，基座采用平整矩形结构，为整套动力组件提供稳定的安装支撑，所有运动部件的安装定位面均经过平整度校核，避免运行过程中出现传动卡滞问题。从实际应用场景来看，这类小型蒸汽动力装置多用于教学实验演示场景，可直观展示蒸汽热能向旋转机械能的转换过程，也可作为小型复古动力摆件的动力核心，搭配减速轮系后可驱动微型发电机、小型传送带等低负载演示组件，部分蒸汽动力爱好者也会将其作为小型蒸汽动力模型的核心做功单元，适配各类复古车船模型的动力需求。

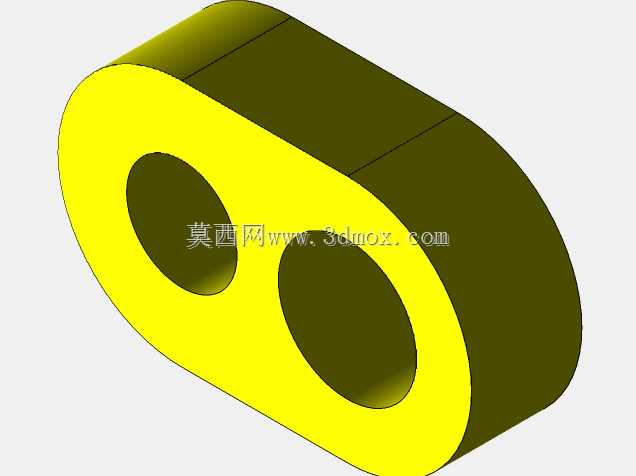

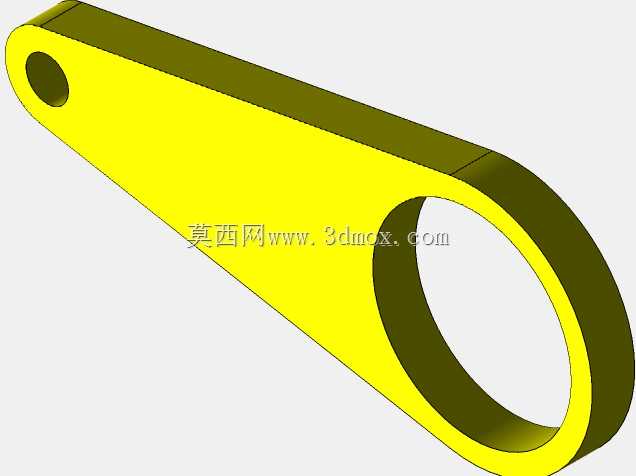

　　整套装置的功能逻辑围绕波登管的压力形变特性搭建，当具有一定压力的蒸汽通入波登管内部时，弧形的波登管会在内部压力作用下产生向外舒展的形变，这个线性形变通过端部连接的曲柄连杆结构转换为旋转轴的圆周运动，旋转轴上固定的带轮同时作为惯性飞轮使用，储存旋转过程中的动能，带动整套轮系越过波登管形变的回程死点，保证动力输出的连续性。设计过程中优先考虑了结构的易装配性，波登管的固定端采用刚性接头直接与蒸汽进气管路连通，活动端与连杆的连接采用铰接结构，铰接位置预留了合理的活动间隙，避免加工误差导致的运动干涉；传动轮采用辐条式结构，在保证转动惯量满足飞轮储能需求的前提下，尽可能降低轮体自身重量，减少启动阶段的蒸汽压力损耗。安装边界方面，

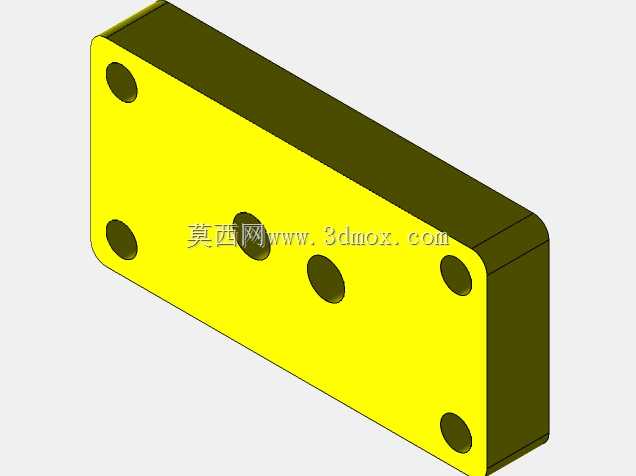

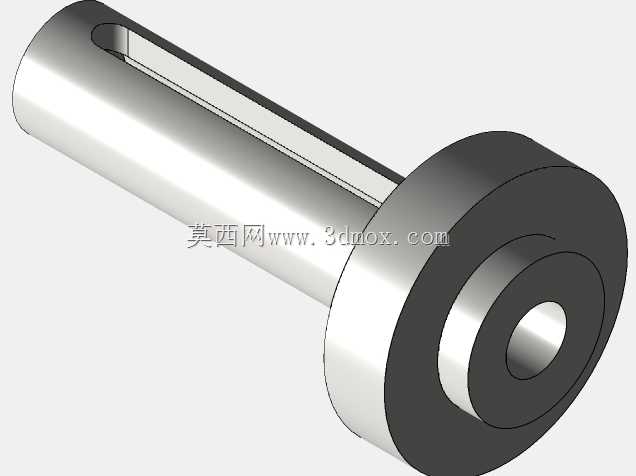

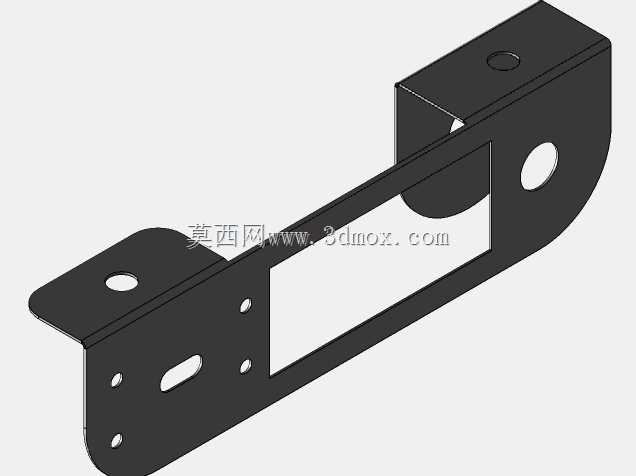

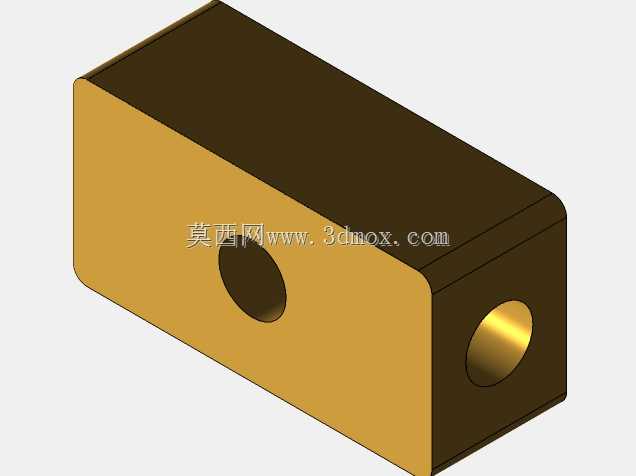

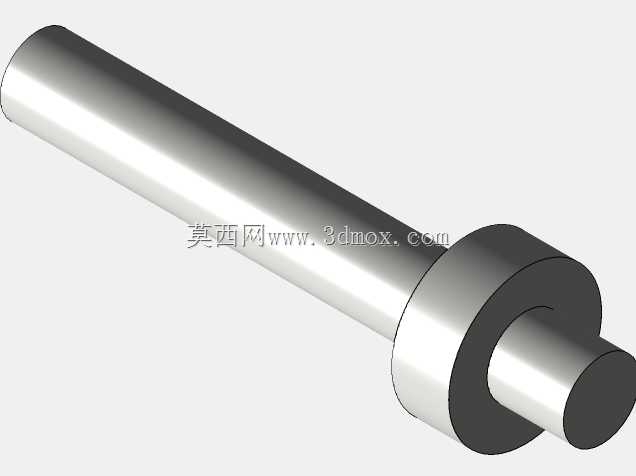

　　整套装置的基座长宽尺寸控制在150mm至200mm区间内，整体高度不超过120mm，所有运动部件的外轮廓均不超出基座的边缘范围，安装时只需将基座固定在水平支撑面上，接通压力范围在0.1MPa至0.3MPa的低压饱和蒸汽管路即可运行，无需额外的复杂配气机构，相比传统活塞式小型蒸汽机，零件数量减少近40%，加工难度大幅降低，普通机械加工爱好者即可通过常规车铣工艺完成所有金属零件的加工。传动部分的转轴采用黄铜材质的滑动轴承支撑，轴承座直接固定在基座上，转轴与轴承的配合间隙控制在0.02mm至0.05mm之间，既保证转动的灵活性，又避免间隙过大导致的转轴晃动，减少运行过程中的振动噪音。波登管的选型经过形变行程校核，

　　确保在额定工作压力下的形变行程刚好满足曲柄旋转一周的行程需求，不会出现形变过大导致波登管塑性变形的问题，同时也避免行程不足导致的曲柄卡滞。进气管路的接头采用锥面密封结构，无需额外密封垫即可保证蒸汽通入时的密封性，减少蒸汽泄漏导致的压力损失。整套装置的外露运动部件均未设置额外防护罩，在教学演示场景下可直观观察到所有部件的运动过程，帮助观察者快速理解波登管蒸汽马达的做功原理，若用于实际负载驱动场景，可在传动轮外侧加装透明亚克力防护罩，避免运动部件剐蹭造成安全隐患。从结构设计的合理性来看，波登管作为核心弹性元件，其固定端的连接强度经过校核，可承受长期反复形变带来的疲劳载荷，正常维护条件下的使用寿命可满足长期演示运行需求，连杆与波登管活动端的铰接点采用耐磨金属衬套，减少铰接位置的磨损，延长整套装置的维护周期。
