六轮拖车底盘带转向系统结构设计

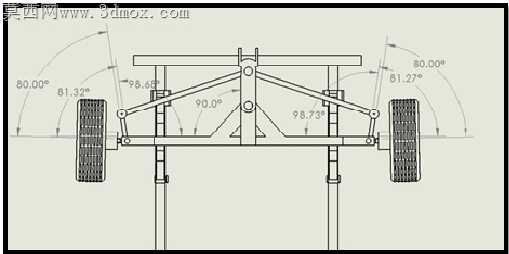

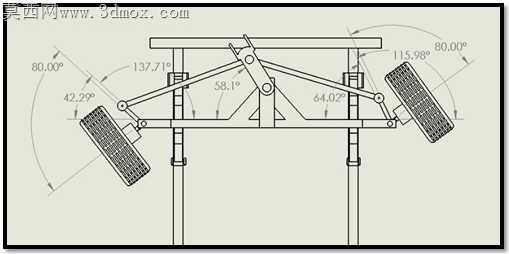

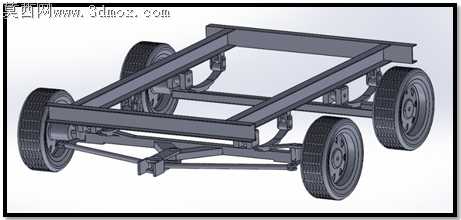

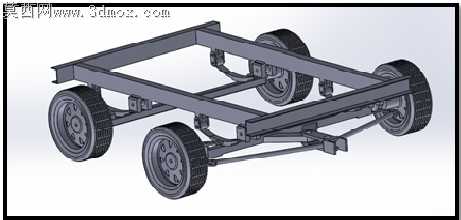

本作品为六轮布局拖车底盘的三维结构设计，建模过程中严格遵循机械设计规范，对底盘各组成部件进行了1:1等比例参数化建模，完整还原了拖车底盘的装配逻辑与结构细节。建模阶段首先搭建主体车架结构，采用型钢拼接的框架式承载结构，通过合理布置纵梁与横梁的连接位置，保证车架整体的抗弯、抗扭承载性能，所有梁体的连接位置均预留了标准装配接口，可适配后续上装设备的安装需求。行走轮组部分共设置六只橡胶轮胎，搭配钢制轮毂结构，前后轴均配套设计了独立的悬挂连接结构，通过铰接式吊耳与车架主体相连，可在行驶过程中缓冲路面带来的冲击载荷，提升拖车行进过程中的稳定性。转向系统采用连杆式传动结构，通过转向摇臂、横拉杆、纵拉杆的配合连接，实现前轮组的同步转向动作，建模过程中对转向连杆的活动行程进行了运动干涉校验，保证转向过程中各部件无卡滞、无碰撞，转向角度符合常规拖挂设备的转向半径要求。材质渲染阶段，为车架钢结构部件赋予了哑光深灰金属材质，还原钢制型材的表面质感，轮胎部分采用黑色橡胶材质，搭配胎面的防滑纹理细节，轮毂部分做了金属切削质感的处理，各铰接销轴、连接紧固件均赋予亮面金属材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计思路围绕小型拖挂运载设备的底盘需求展开，在保证结构强度的前提下尽可能简化部件结构，降低生产加工的难度，各连接位置均采用标准化的紧固件连接，便于后期的拆装维护，轮组布局采用三轴六轮的形式，相比常规四轮布局拥有更大的承载能力，同时分散了单轮的接地压强，可适配更多非铺装路面的通行需求，转向系统的连杆参数经过反复调整，保证转向时内外轮的转角差符合阿克曼转向几何原理，减少轮胎的异常磨损，提升转向过程的平顺性。
