可调节行程控制止动阀轭结构设计

项目分类:阀门 发布时间:2022-01-13 ID:499121
  • 可调节行程控制止动阀轭结构设计
  • 可调节行程控制止动阀轭结构设计
  • 可调节行程控制止动阀轭结构设计
  • 可调节行程控制止动阀轭结构设计
  • 可调节行程控制止动阀轭结构设计

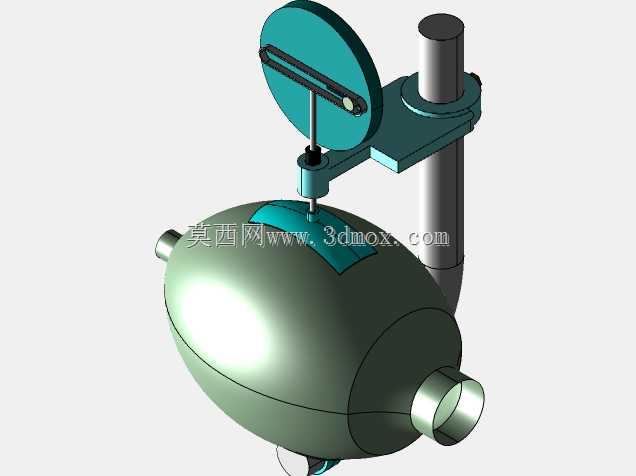

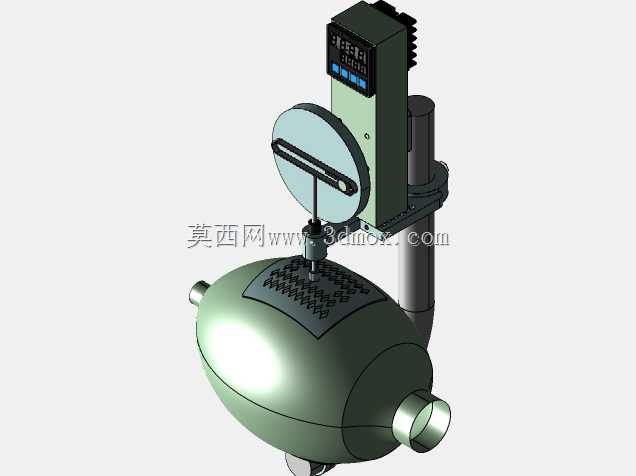

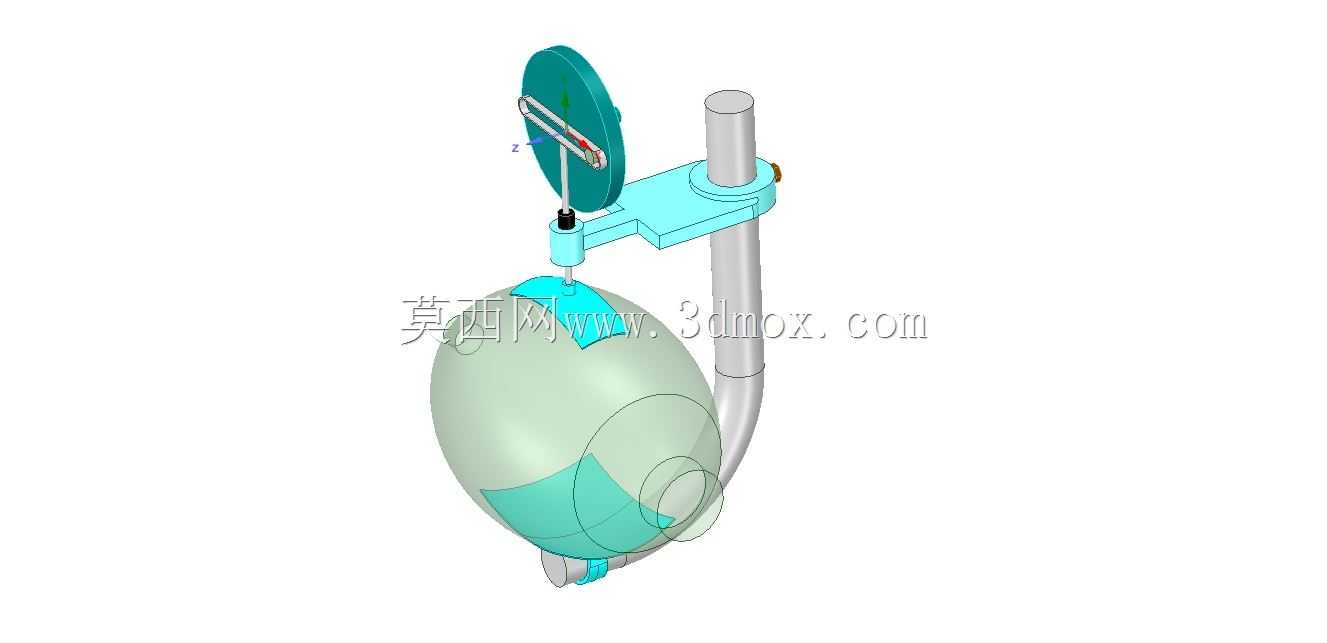

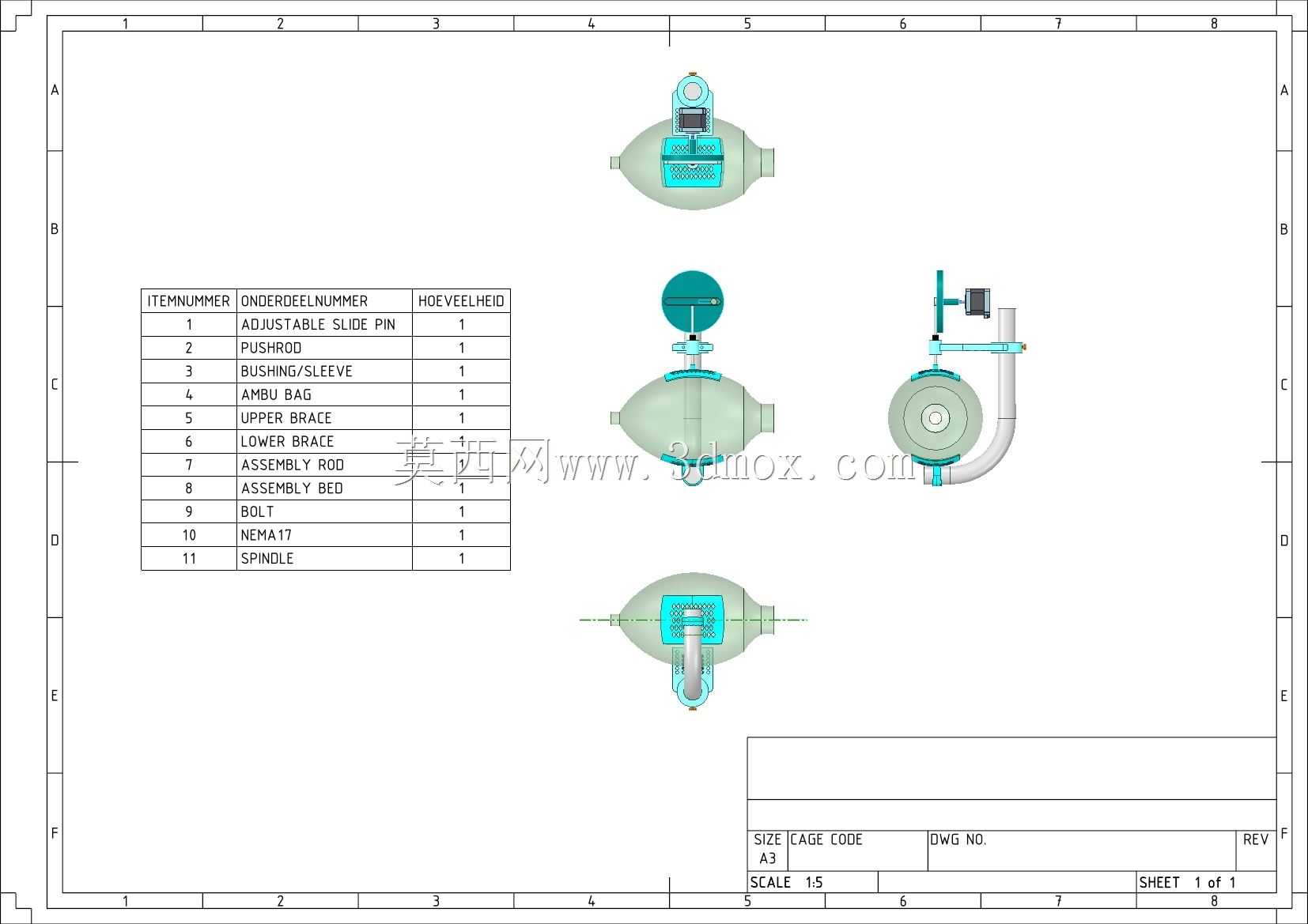

  在呼吸支持类医疗设备的气路管控环节,阀类执行部件的行程控制精度直接决定了气路通断的响应速度与通气参数的稳定性,这款可调节止动阀轭正是针对这类高精度气路控制场景开发的核心传动与限位构件。不同于常规工业管路阀件的粗放式限位设计,该阀轭的核心功能是为配套的止动阀提供精准的行程限位与传动支撑,通过自身的可调结构匹配不同工况下的冲程深度需求,避免阀瓣启闭过度导致的密封件磨损、气路泄漏或者启闭不到位引发的通气量不足问题。从结构设计逻辑来看,该阀轭采用分体式组合布局,上部设置带刻度标识的转盘调节机构,通过偏心连杆结构将转盘的旋转运动转化为下部阀杆的直线往复行程,调节转盘的转动角度即可直接改变阀杆的上下运动极限位置,

  无需拆解阀组即可完成冲程参数的微调,适配不同通气压力、不同流量档位下的阀件启闭行程要求。阀轭的支撑臂采用一体化弯折成型结构,一侧预留与竖直安装导杆配合的滑套安装位,滑套与导杆之间采用小间隙配合,既保证阀轭上下运动的同轴度,避免阀杆运动过程中出现卡滞、偏磨问题,又能为整个调节机构提供稳定的支撑基准,抵消阀瓣启闭过程中受到的气路侧向冲击力。下部与阀瓣连接的部位采用弧面贴合设计,匹配配套囊式阀腔的外形轮廓,保证阀瓣在启闭过程中始终与阀座保持对中状态,密封面受力均匀,不会出现局部压溃或者密封间隙不均的问题。从安装边界维度考量,该阀轭的整体安装空间适配常规呼吸类设备的内置气路布局,竖直导杆的安装段预留足够的锁紧固定位,

  可直接固定在气路模块的安装基板上,不需要额外设计复杂的转接支架;调节转盘的操作面朝向设备维护侧,日常校准行程参数时无需拆开设备外壳,仅通过预留的维护窗口即可转动转盘完成参数调整,大幅降低后期运维的操作难度。在实际应用场景中,该阀轭除了适配常规有创、无创呼吸机的气路止动阀之外,也可通过调整调节行程范围,适配其他需要精准控制直线执行件冲程的小型阀类机构,比如小型麻醉设备的气路控制阀、家用氧疗设备的流量调节阀等场景。设计过程中充分考虑了不同加工工艺的适配性,整体结构没有复杂的异形曲面或者深腔结构,采用金属切削加工时可通过常规三轴铣削、车削工序完成全部零件加工,不需要定制特殊刀具;如果采用3D打印工艺制作样件或者小批量定制产品,

  结构的悬空部位均添加了自支撑角度设计,打印完成后不需要复杂的后处理工序即可满足装配精度要求;针对量产场景,该结构也可适配注塑成型工艺,受力部位通过局部加厚、增设加强筋的方式保证结构强度,满足大批量生产的成本控制要求。阀轭的运动副部位均预留了润滑脂存储槽,长期往复运动过程中可存储少量润滑介质,降低运动件之间的磨损量,提升整个阀组的使用寿命,避免长期运行后出现行程漂移、动作卡滞等故障。在尺寸链设计上,该阀轭的调节行程范围覆盖了常规呼吸阀件0-15mm的常用冲程区间,调节精度可达到0.1mm级别,完全满足医疗气路控制的参数精度要求,各连接部位的尺寸公差均按照精密机械传动的要求设定,连杆与转盘、阀杆的连接孔采用H7公差配合,保证运动传递过程中没有多余的回程间隙,避免阀瓣启闭动作出现滞后或者过冲问题。
