带内六角驱动的法兰面多用途螺栓结构

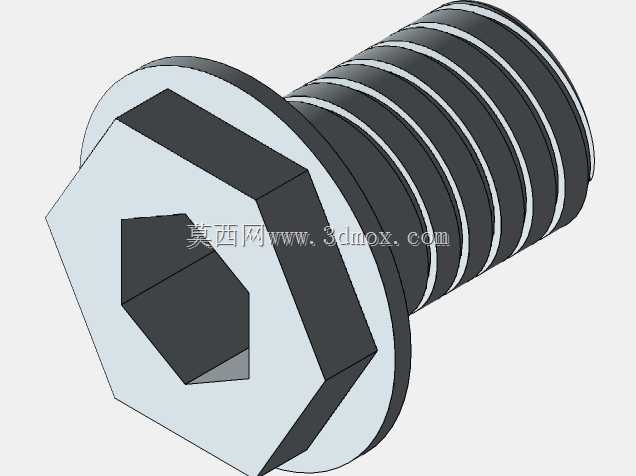

　　在各类机电设备装配、工装夹具搭建、钣金结构连接场景中，法兰面螺栓的应用覆盖了从低压静载到中等冲击载荷的多数紧固需求，这款带内六角驱动的法兰面螺栓，在常规外六角法兰螺栓的基础上做了驱动端的结构优化，适配更多安装空间受限的工况。从实际装配场景来看，普通外六角法兰螺栓需要预留足够的扳手回转空间，在设备内部狭窄腔室、钣金件沉槽位置、密集排布的安装点位上，外六角扳手往往无法顺利套入螺栓头完成拧紧作业，而这款螺栓在六角头的端面加工了标准内六角驱动孔，既可以用常规开口扳手、套筒从外侧夹持六角头施力，也能在空间受限时使用内六角扳手从螺栓轴向插入驱动，两种驱动方式的兼容，让同一规格的螺栓可以适配更多不同的装配环境，减少现场紧固件的选型备货种类。

　　法兰盘部分和螺栓头采用一体化成型结构，法兰面的外径大于常规六角头的对边尺寸，安装时不需要额外加装平垫圈，法兰面的承压面可以直接贴合被连接件表面，增大接触面积的同时，降低被连接件表面的压应力，避免软质钣金、铝合金型材等低强度被连接件在拧紧过程中出现表面压溃、凹陷的问题，法兰面底部的环形防滑齿结构，在拧紧后可以嵌入被连接件表面，在振动工况下提供额外的防松阻力，减少螺纹副松动的概率。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径的公差带符合通用紧固螺纹的精度要求，可以和同规格的标准螺母、预制螺纹孔直接配合，不需要额外定制配套连接件。螺栓头的内六角孔深度经过合理设计，既保证内六角扳手插入后有足够的咬合深度，

　　避免拧紧时出现扳手滑出、内孔棱角崩损的问题，也不会因为孔深过大削弱螺栓头的整体结构强度，在额定拧紧力矩下，螺栓头不会出现开裂、变形的失效情况。从安装边界来看，这款螺栓的法兰面外径、六角头对边尺寸、螺杆长度都遵循通用紧固件的尺寸规范，对应的安装沉孔直径、通孔直径都可以直接沿用同规格常规法兰螺栓的设计参数，不需要对原有安装结构做改动，直接替换原有紧固件即可使用。在实际选型过程中，需要根据被连接件的总厚度选择对应螺杆长度，保证拧紧后螺纹露出螺母2-3个螺距，同时根据工况的载荷等级选择对应性能等级的材质，普通静载场景下使用碳钢镀锌材质即可满足强度和防腐需求，在有腐蚀介质的户外、化工场景中，可以更换不锈钢材质的同结构螺栓。建模过程中，

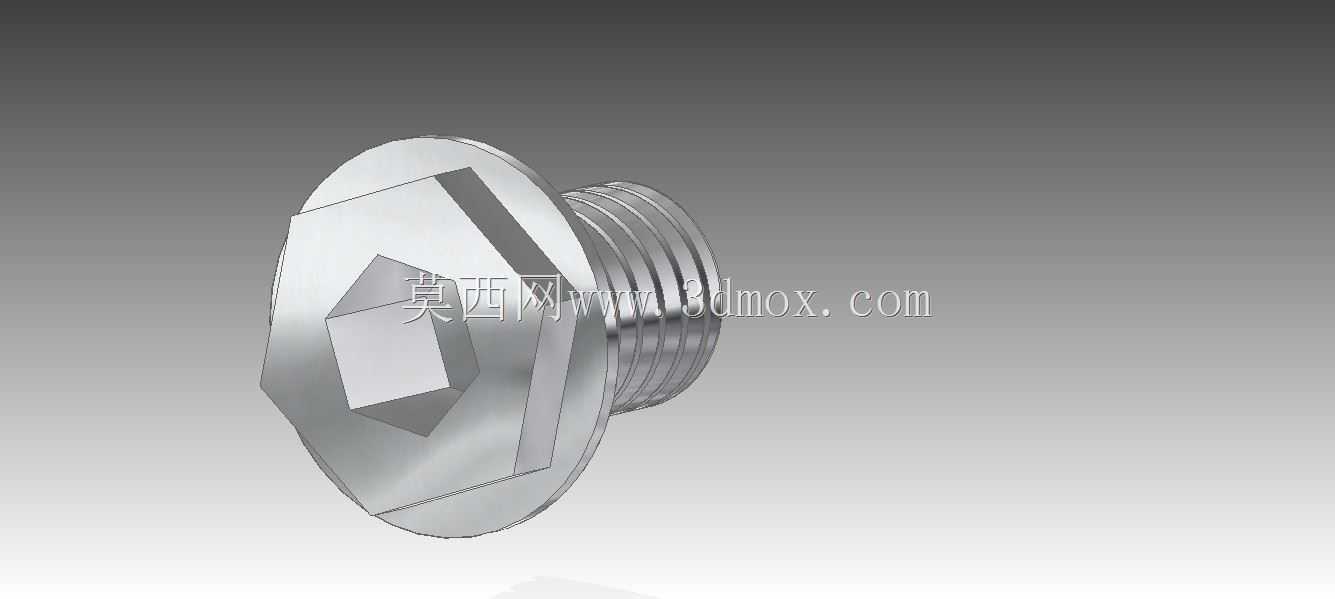

　　螺纹部分采用真实牙型扫描切除建模，还原螺纹的实际牙型轮廓，法兰面的防滑齿、内六角孔的棱角都做了符合实际加工工艺的圆角处理，避免出现实际加工无法实现的尖锐棱角，模型的各部分尺寸比例完全参照实物测绘参数，可直接用于装配干涉检查、工装夹具设计、设备装配模拟等场景，在做设备三维装配时，直接调用该模型可以准确还原螺栓的安装空间需求，提前排查装配过程中扳手操作空间不足、螺栓和周边零件干涉的问题，减少实际生产装配阶段的设计变更。
