螺旋式手动夹钳结构三维设计

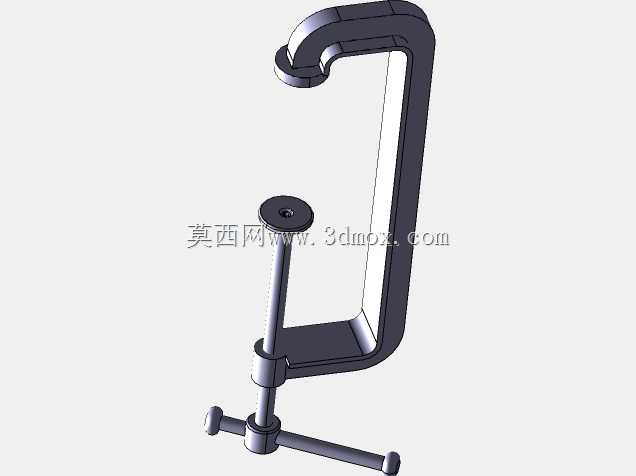

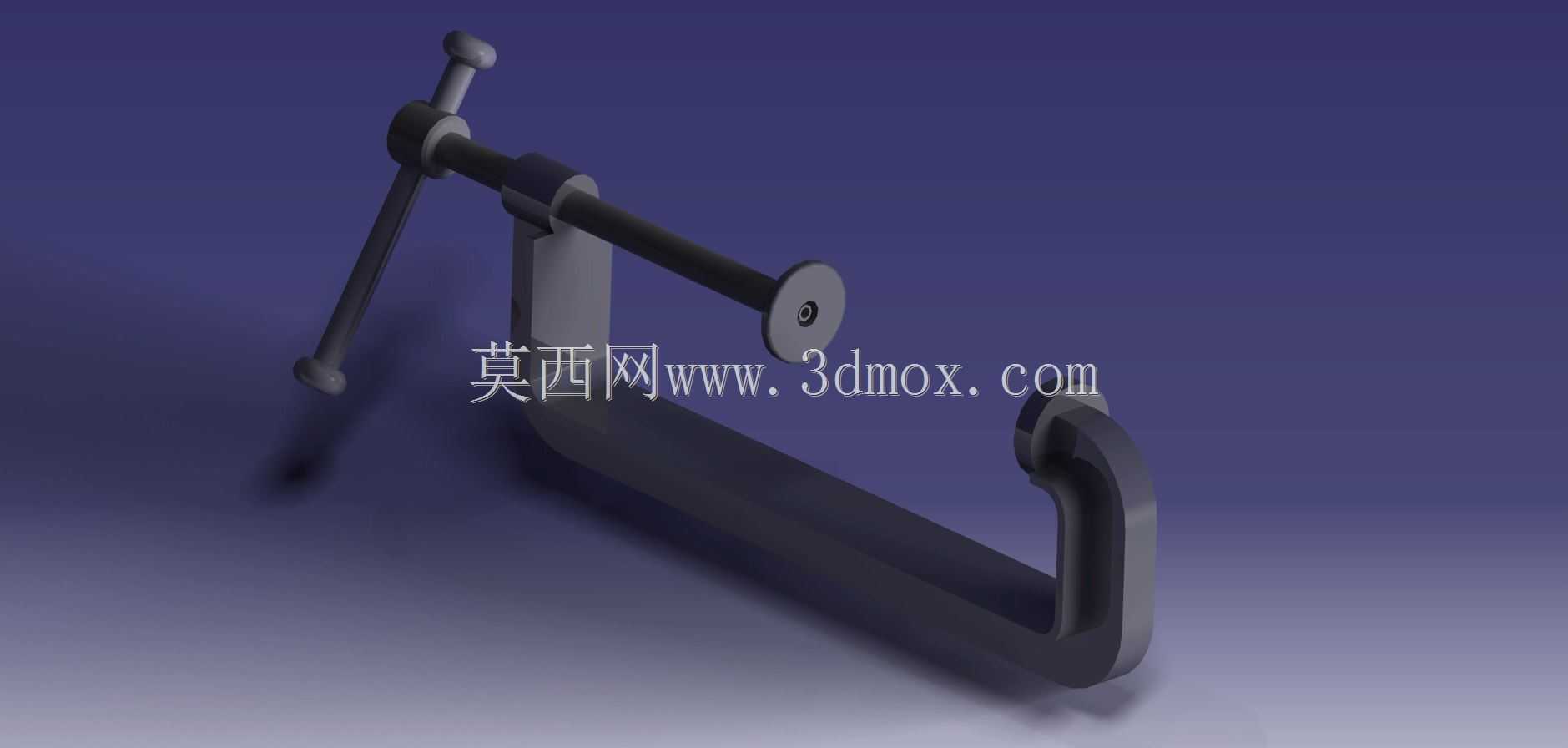

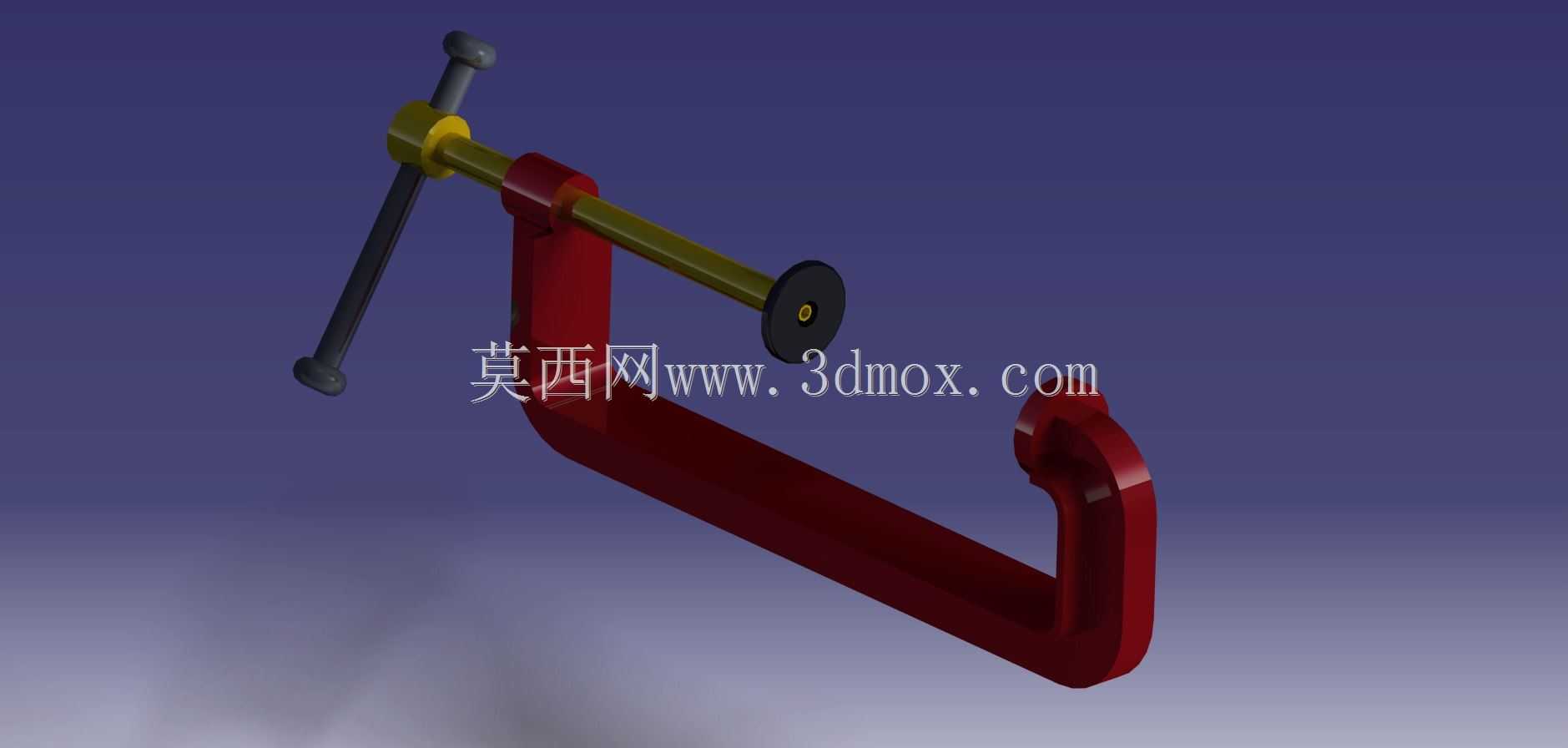

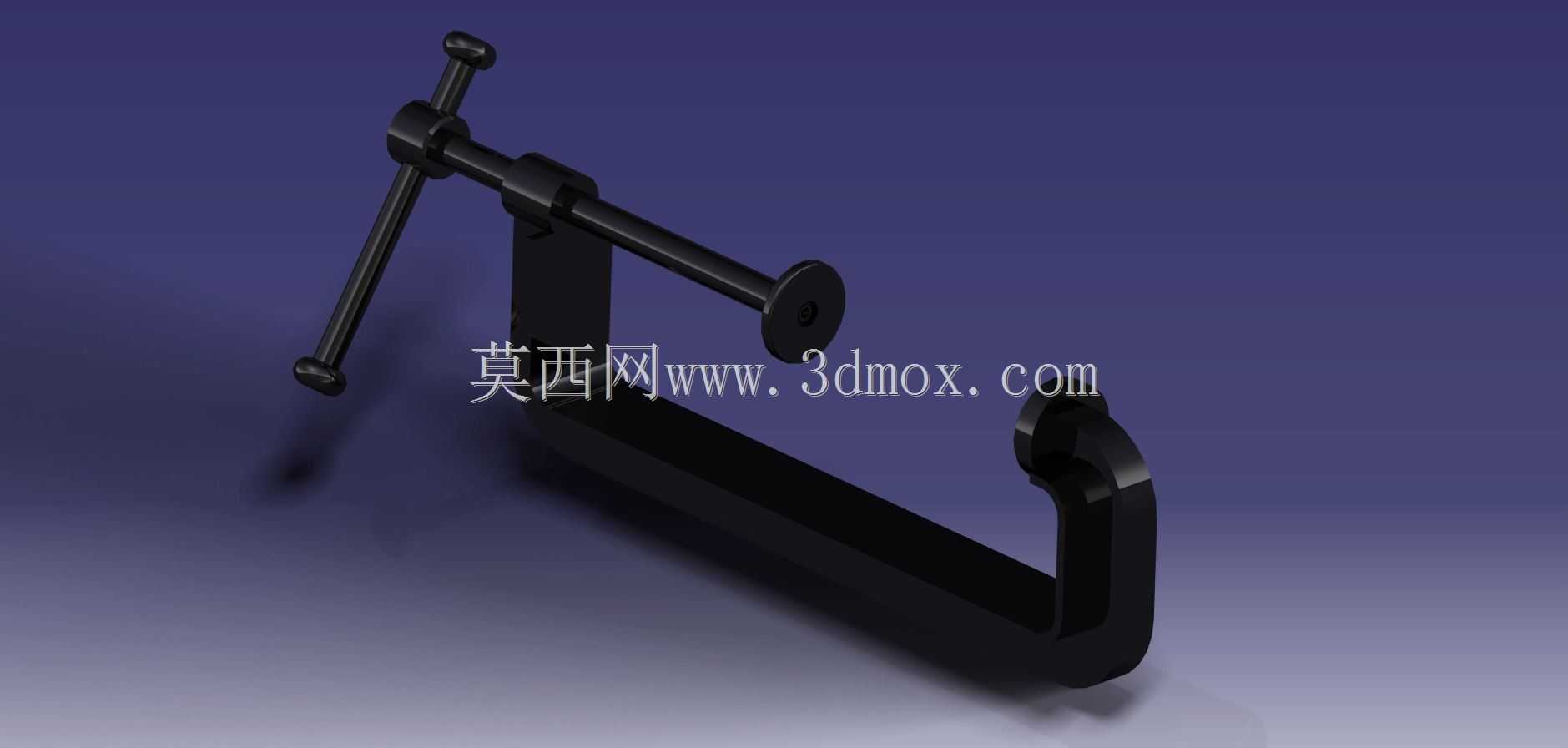

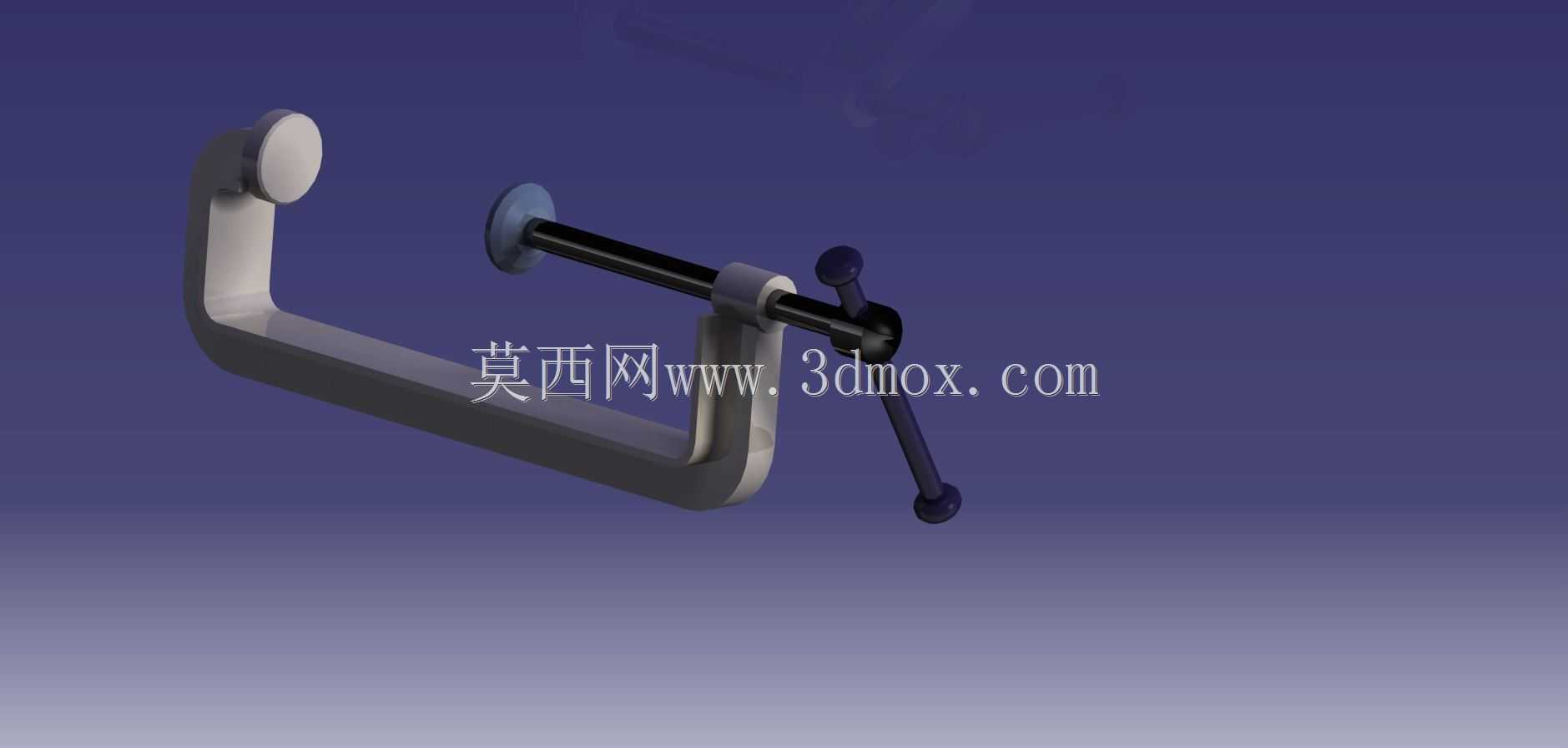

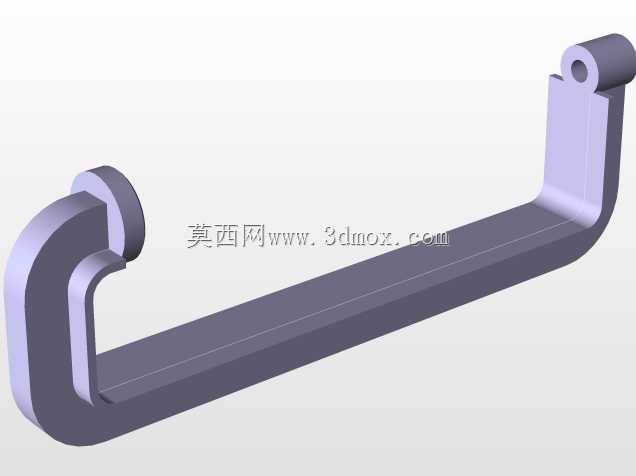

　　在机械加工、装配维修、木工制作、小型工件焊接定位等场景中，手动夹钳是一线作业人员接触频率极高的工装辅具，这类无需外接动力源的夹紧构件，完全依靠人力操作即可完成工件的位置固定，在小批量加工、零散工位作业、野外无动力配套的场景下，适配性远高于气动、液压类夹紧装置。这款螺旋进给式夹钳采用C型开式框架作为主体承载结构，框架的截面做了等强度过渡设计，在夹持受力最大的弯角位置做了圆弧加厚处理，避免应力集中导致的框架变形或断裂，整体框架的开口跨度与喉深尺寸经过匹配设计，既能够覆盖常规方形、圆形工件的夹持需求，也能保证在最大夹持行程下，框架的形变控制在作业允许的公差范围内。夹钳的核心进给结构采用梯形传动螺杆，相比普通三角螺纹，

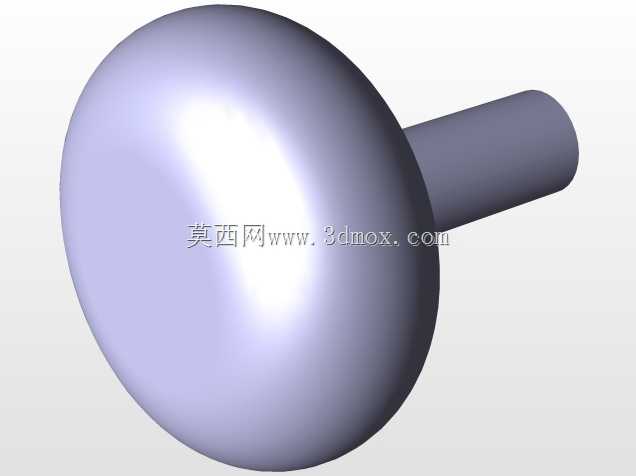

　　梯形螺纹的牙根强度更高，传动过程中的自锁性能更稳定，当螺杆进给到位对工件施加夹紧力后，即便受到作业过程中的振动、冲击载荷，螺杆也不会出现自行回退松脱的问题，不需要额外增加锁止结构就能维持可靠的夹紧力。螺杆的前端配置了可自由转动的压盘，压盘与螺杆端部采用间隙配合连接，夹紧过程中压盘可以贴合工件表面自适应调整角度，不会因为螺杆转动带动压盘摩擦工件表面，避免在已加工工件表面留下压痕或刮伤，压盘的端面做了防滑网纹处理，接触工件时能增大静摩擦力，防止工件在夹紧后出现滑移错位。螺杆的尾端配置了可拆卸的摇臂手柄，手柄的力臂长度经过人体工程学匹配，操作人员施加较小的握力就能通过螺旋副的力放大作用，在压盘端输出足够的夹紧力，

　　手柄的两端做了防滑滚花处理，操作时不易打滑，同时手柄采用穿装式设计，在空间受限的作业场景下，可以将手柄抽出小角度往复转动进给，不需要整周旋转手柄，适配狭窄工位的操作需求。从安装适配性来看，这款夹钳的C型框架背部设计了平整的安装基准面，可以通过螺栓直接固定在工作台面、工装基板上作为固定式夹紧工位使用，也可以不做固定，作为便携式夹具灵活移动到不同作业点使用。夹钳的活动螺母座与框架之间采用导向槽配合，螺杆进给过程中螺母座不会随螺杆转动，仅沿框架的导向方向做直线进给，保证压盘的进给方向始终与框架基准面垂直，不会出现压盘偏斜导致的夹持受力不均问题。在实际选型应用中，这类夹钳的夹持力范围可以覆盖从轻型木工固定、电子元件装配定位，

　　到中型金属工件的铣削、钻孔辅助装夹，不同喉深、开口尺寸的同结构夹钳，可以适配不同规格的工件夹持需求。设计过程中需要重点校核框架的抗弯强度、螺杆的抗压稳定性以及螺纹副的接触强度，避免在最大夹紧力下出现构件塑性变形，同时要保证螺杆的进给行程足够覆盖目标工件的尺寸范围，压盘的直径要匹配常见工件的接触面积，防止压盘过小导致工件局部压强过大产生变形。这类手动夹钳的结构没有复杂的传动构件，日常维护只需要定期在螺纹副、导向配合面涂抹润滑脂，就能保证长期操作的顺畅性，相比动力类夹具，故障概率极低，对使用环境的要求也更低，在潮湿、多粉尘的作业环境下也能稳定工作，不会因为密封件老化、管路泄漏出现功能失效的问题。
