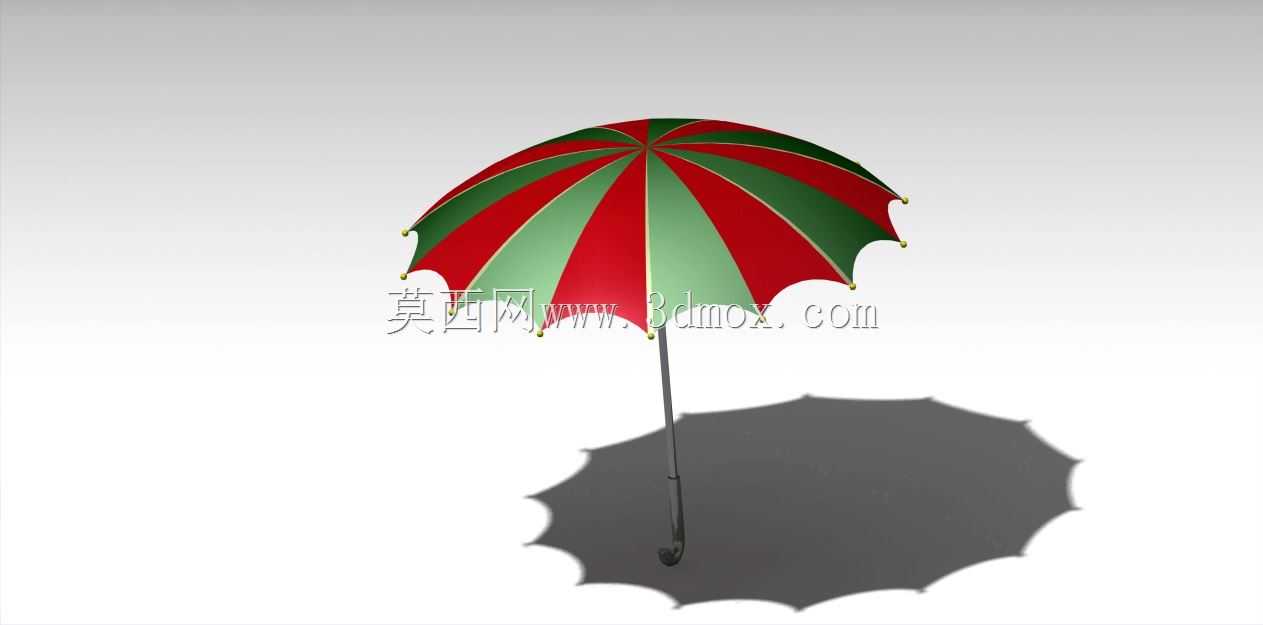

红绿条纹直杆晴雨伞结构造型设计

　　日常出行场景中，直杆晴雨伞是覆盖个人遮雨、遮阳需求的常用便携用具，该款红绿条纹直杆伞的三维造型设计，从实际使用的受力逻辑、开合动作、握持手感多维度出发，完成伞面曲面、中棒结构、伞尾握持段的完整参数化搭建。首先从伞面的曲面生成逻辑来看，常规伞具的伞面并非规则球面，而是由多块三角伞布拼接形成的多棱锥弧面，该设计采用八等分伞面分区，每块伞布的边缘弧度匹配伞骨支撑后的自然下垂形变，避免伞面张紧后出现局部褶皱、积水兜水的问题；红绿交替的条纹分区完全贴合伞布拼接缝位置，在建模阶段就将面料分色边界与结构缝对齐，减少后续渲染或生产打样时的对位偏差。伞面边缘的伞珠位置做了圆弧收边处理，每个伞珠的安装点位对应伞骨的末端支撑点，

　　点位间距控制在均匀一致的范围，保证伞骨撑开后每段伞面的张力均匀，不会出现局部伞骨受力过大导致弯折、或伞面松弛漏雨的情况。中棒部分采用直杆式等径截面设计，握持段的长度匹配成年人手掌抓握的舒适范围，伞尾的弯勾结构做了圆弧过渡，既可以在收拢状态下悬挂在墙面挂钩、桌面边缘，也能在握持时贴合手腕弧度，降低长时间持伞的手部疲劳感。伞骨的支撑结构在建模时做了运动干涉校验，开合过程中伞骨与中棒的连接滑块滑动顺畅，不会出现零件卡滞、摩擦剐蹭伞面的问题；伞骨收拢后所有杆件完全贴合中棒外壁，收拢后的整体外径控制在便携握持的合理范围，不会出现杆件外凸硌手、收纳时占用过大空间的问题。从安装边界来看，该伞具完全展开后伞面的覆盖半径满足单人使用的遮护范围，

　　伞面顶点到握持段底部的总长度适配大多数成年人站立持伞的手臂高度，不需要抬臂过高或过低就能保持伞面处于水平遮护状态；伞面的曲面倾斜角度经过调整，降雨时雨水会顺着伞面弧度快速流向边缘滴落，不会在伞面中心区域形成积水增加持伞负重。遮阳使用场景下，伞面的曲面弧度可以在正午阳光直射时形成足够的阴影覆盖区域，避免阳光从伞面侧下方斜射至人体；伞骨的支撑强度经过结构校核，在常规风力作用下伞面不会出现外翻变形，连接节点的应力分布均匀，不会出现局部应力集中导致的伞骨折断问题。建模过程中伞面的曲面生成采用边界混合的建模方式，每块伞布的曲面控制点参考实际面料张紧后的形变参数，避免生成的曲面过于生硬不符合实物形态；中棒与伞骨的连接位置做了细节结构还原，

　　包括滑块的限位凸台、伞骨铰接的销轴位置，都按照实际五金配件的尺寸比例搭建，保证模型可以直接用于后续的结构干涉检查、3D打印手板验证或者生产开模参考。收拢状态下的伞具整体轮廓为细长直杆形态，伞面完全折叠后贴合在中棒外侧，伞带的绑定位置设置在伞面中部，收拢后可以通过伞带固定伞布避免松散，方便放入背包或者手持携带。伞尾的握持弯勾做了圆角处理，没有尖锐棱角，日常使用时不会剐蹭衣物或者划伤皮肤；伞尖位置做了圆弧收头，避免持伞行进时伞尖误碰周围人员造成伤害。从结构设计的合理性来看，该模型的所有零件拆分逻辑完全匹配实际伞具的生产装配流程，每个零件的壁厚、连接方式都参考量产伞具的工艺参数，没有出现无法装配、壁厚不均导致注塑或冲压加工困难的结构问题；伞面的分块设计也适配常规伞布的裁切工艺，每块三角伞布的裁切形状对称，面料利用率高，不会产生过多的边角废料。
