精密手动小虎钳夹持工装结构设计

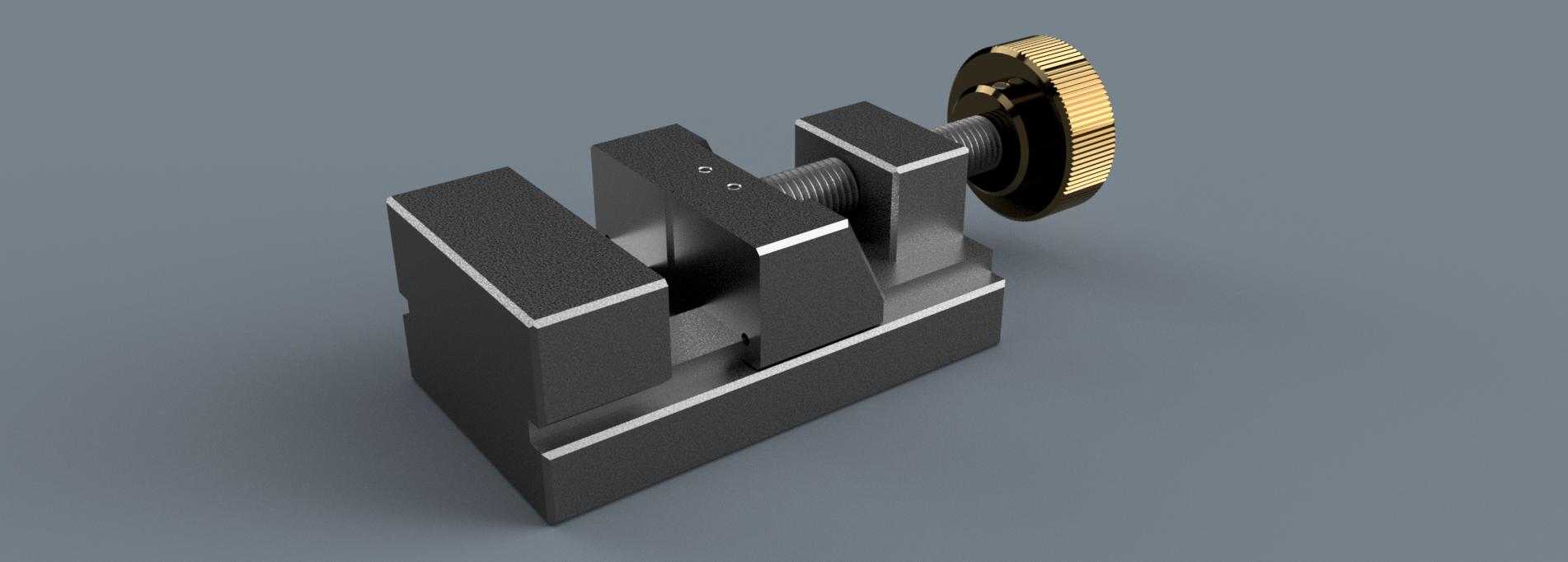

　　日常小件精密加工场景里，这类小型虎钳的出镜率远高于大型机用平口钳，不管是钳工台做小零件修锉、钻孔工位夹持薄小工件，还是线切割、电火花设备上装夹微型加工件，它的适配性都足够强。区别于大规格台虎钳的厚重结构，这款小虎钳的整体轮廓控制得十分紧凑，底座采用平直矩形结构，底部预留的安装孔位可以直接固定在工装台、机床工作台面或者专用治具板上，安装边界不会占用过多操作空间，哪怕是桌面级小型加工设备的工作台面，也能轻松完成固定，不会和设备的其他运动部件产生干涉。

　　从功能逻辑来看，它的夹持动作完全依靠手动旋转尾部的滚花旋钮实现，丝杆传动的结构没有多余的复杂传动件，日常维护只需要定期在丝杆螺纹处涂抹润滑脂就能保证传动顺畅，不会出现卡滞、打滑的问题。钳口部分做了平行度优化，两个夹持面的平面度、平行度公差控制在小尺寸工装的合理范围内，夹持方形、矩形小工件的时候，不会出现工件翘起、夹持偏斜的问题，针对厚度较薄的片状零件，也能保证足够的夹持力，避免加工过程中工件移位导致的加工尺寸超差。

　　设计思路上完全偏向实用化，没有多余的装饰性结构，钳身主体采用整体式的框架结构，活动钳身的导轨部分和固定钳身的滑槽做了配合间隙优化，既保证活动钳身滑动顺畅，又不会出现过大的旷量，避免夹持工件时出现钳口上翘的问题。尾部的旋钮做了大直径滚花设计，不需要借助额外的加力杆，徒手就能施加足够的夹紧力，针对硬度不高的有色金属、塑料类小工件，也能通过控制旋钮的旋转力度，避免夹持力过大导致工件变形。

　　实际使用场景里，它还可以配合角度垫铁、正弦台使用，完成带角度斜面的零件装夹，不需要额外制作复杂的专用工装，就能满足小批量多品种的小件加工装夹需求。钳身的高度尺寸经过优化，装夹工件后工件的加工面高度刚好匹配小型钻床、磨床的加工行程，不需要额外垫高工装就能完成加工操作。固定钳身和底座的连接部分做了加强结构，哪怕是承受小规格钻头的钻削轴向力，也不会出现钳身变形、移位的问题，整体刚性完全满足小型零件的轻负荷加工需求。

　　和普通大型台虎钳相比，这款小虎钳的钳口开口行程控制在适配小型零件的范围，不会因为行程过长导致钳身尺寸不必要的增大，日常收纳也十分方便，不用的时候可以从工作台面拆下，放置在工具柜内不会占用过多储物空间。针对不同的加工场景，钳口部分还可以根据使用需求更换软钳口，夹持表面精度要求高的零件时，不会夹伤工件表面，不需要对钳口做二次修磨就能满足精加工的装夹要求。丝杆的尾部做了限位结构，活动钳身滑动到最大行程位置时不会从钳身滑槽内脱出，日常使用不需要担心操作过度导致零件散落，整体结构的可靠性经过长期一线加工场景的验证，完全能满足钳工、小件机加工的日常装夹需求。
