钻床用螺旋夹紧虎钳结构设计

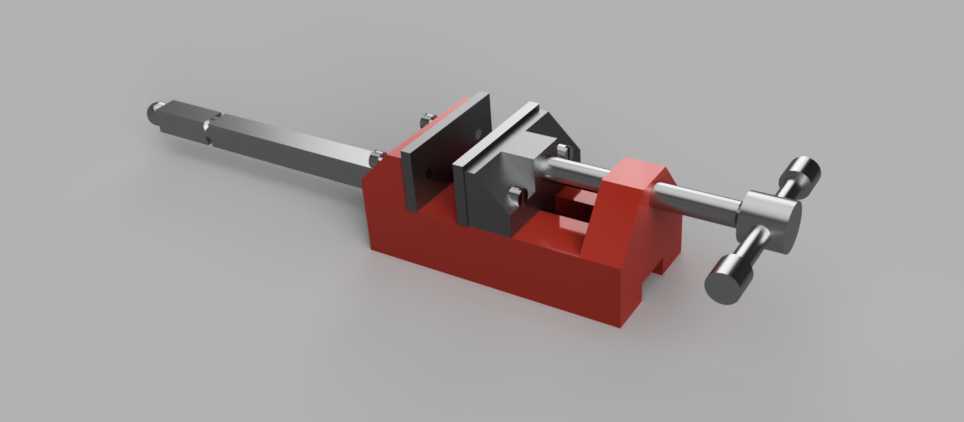

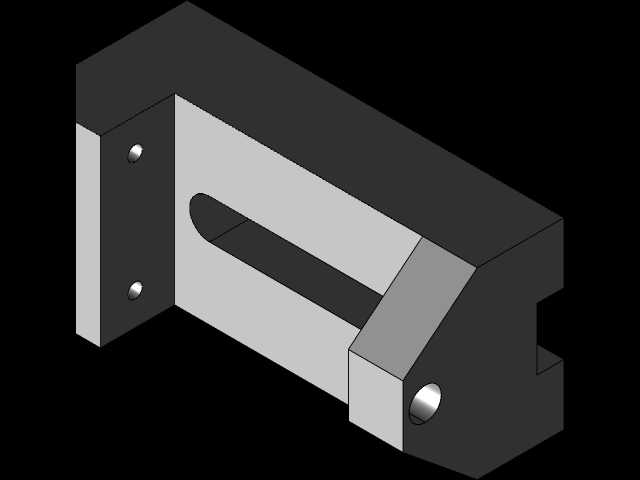

　　在钻削加工工位上，这类台虎钳是承担工件定位与夹紧的核心工装，日常作业中主要配合台式钻床完成小型零件的钻孔、扩孔、铰孔工序，也可在轻型铣削、打磨工序中作为工件固定载体使用，适配多品种小批量的机加工车间、维修班组、实训教学场景。从结构功能来看，该装置依靠螺旋传动副输出夹紧力，转动端部的十字手柄即可带动活动钳身沿固定导轨做直线进给，配合固定钳口形成对工件的夹持约束，钳身与导轨的配合面采用矩形导向结构，可承受钻削过程中产生的垂直方向切削力与水平方向扭矩，避免夹紧状态下出现钳身偏移、工件窜动的问题。固定钳身采用一体式铸铁基座结构，底部预留的安装槽可配合T型螺栓将整个虎钳固定在钻床工作台面上，安装时需保证钳口方向与钻床主轴进给方向垂直，

　　找正后锁紧固定螺栓即可完成工位部署，整体安装边界可适配多数常规台式钻床的工作台T型槽间距，无需额外改造工作台结构。设计过程中，螺旋副的导程选取兼顾了夹紧行程与操作力，单圈手柄转动对应的钳身进给量适中，既不会因为导程过小导致夹紧操作耗时过长，也不会因为导程过大降低夹紧力的输出精度，钳口部位预留了可更换的钳口板安装位，长期使用出现磨损后可直接更换钳口板，无需整体报废钳身，降低了工装的维护成本。活动钳身与固定钳身的导向间隙可通过侧面的调节螺钉进行调整，长期使用出现导向磨损后，可通过调节螺钉补偿间隙，保证钳身移动的直线度，避免钳口上下错位导致的工件夹持不稳问题。丝杆端部与活动钳身的连接采用浮动式结构，

　　可抵消丝杆加工与装配过程中产生的同轴度误差，保证夹紧力均匀作用在钳口面上，不会出现单侧夹紧力不足的情况。在实际使用场景中，针对不同材质的工件，可更换不同表面纹理的钳口板：加工硬质金属工件时可采用带齿纹的淬火钢钳口板，增大夹持摩擦力；加工铜、铝等软质金属或非金属工件时，可更换铜质或尼龙材质的光面钳口板，避免夹伤工件表面。整个装置的受力路径经过优化，钻削过程中产生的轴向切削力直接通过固定钳身传递到工作台，丝杆副仅承担夹紧保持力，不直接承受切削载荷，大幅提升了丝杆的使用寿命，避免长期受冲击载荷导致丝杆变形、螺纹磨损。钳身的红色涂装部分为铸铁基体的防护漆层，既可以起到车间环境下的防锈作用，也能在工位上形成明显的视觉标识，避免作业过程中工具、

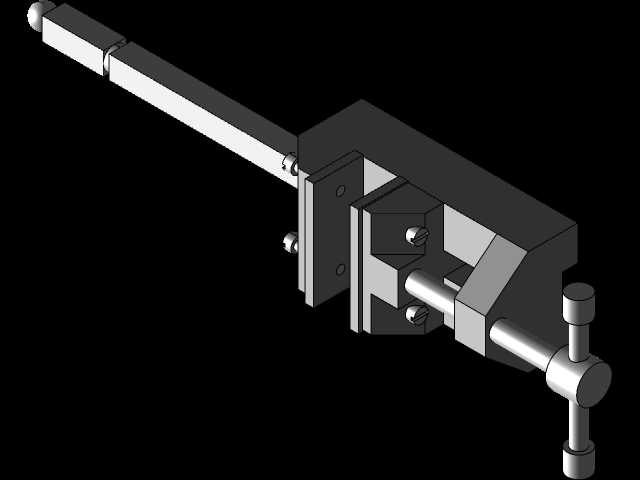

　　工件磕碰损坏钳身。手柄部分采用圆柱销与丝杆端部连接，可根据操作空间需求调整手柄的角度，在靠近机床立柱等狭窄空间操作时，可将手柄转动到无干涉的角度完成夹紧与松开操作，适配不同的工位布局。从建模逻辑来看，整个结构的装配关系完全按照实际加工装配顺序搭建，固定钳身作为基础零件，依次装配导轨、丝杆、活动钳身、钳口板、手柄等零件，各零件间的配合公差符合工装夹具的设计规范，导向面的配合公差选取间隙配合，保证活动钳身移动顺畅无卡滞，丝杆与螺母的配合选取传动螺纹公差，保证传动平稳无窜动。在实际选型过程中，可根据日常加工工件的最大尺寸选择对应钳口宽度的规格，该结构的钳口张开行程可覆盖多数小型零件的夹持需求，针对异形工件，还可在钳口上加装定制的仿形钳口块，完成复杂外形零件的定位夹紧，拓展工装的使用范围。日常维护时，只需定期向导向面与丝杆螺纹副加注润滑油，即可保证操作顺畅，避免锈死、卡滞问题，车间常规使用环境下，这类虎钳的无故障使用寿命可达数年，是机加工工位不可或缺的通用工装。
