气动移动式辊道升降输送设备结构设计

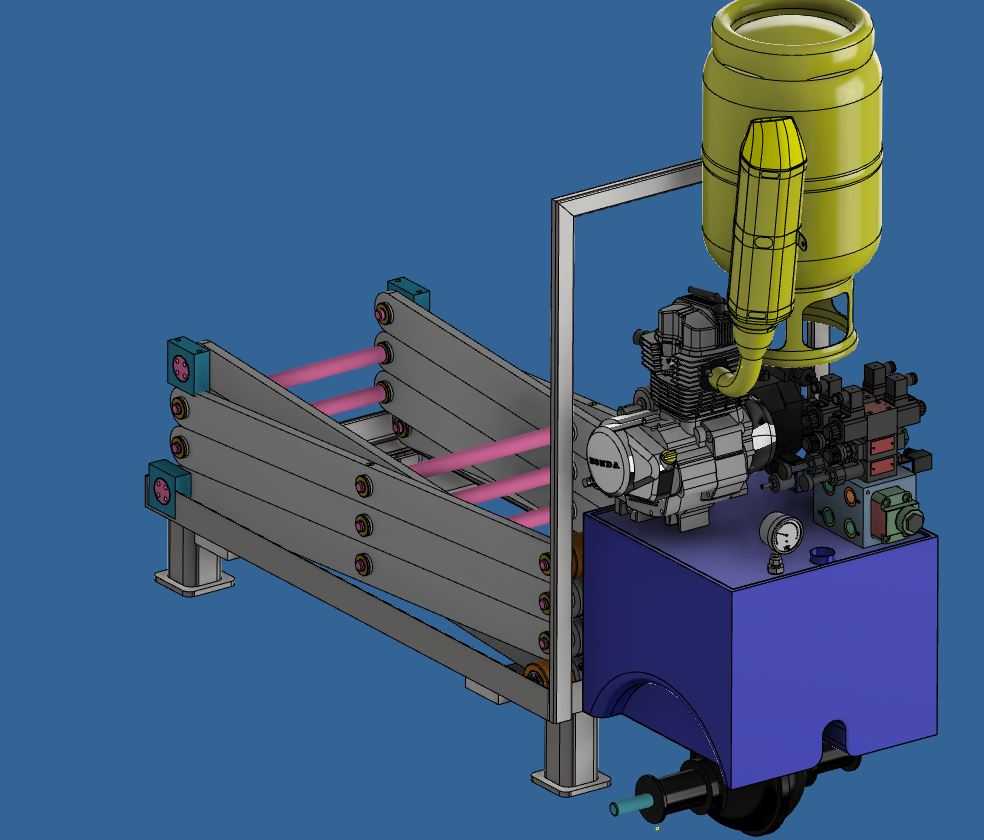

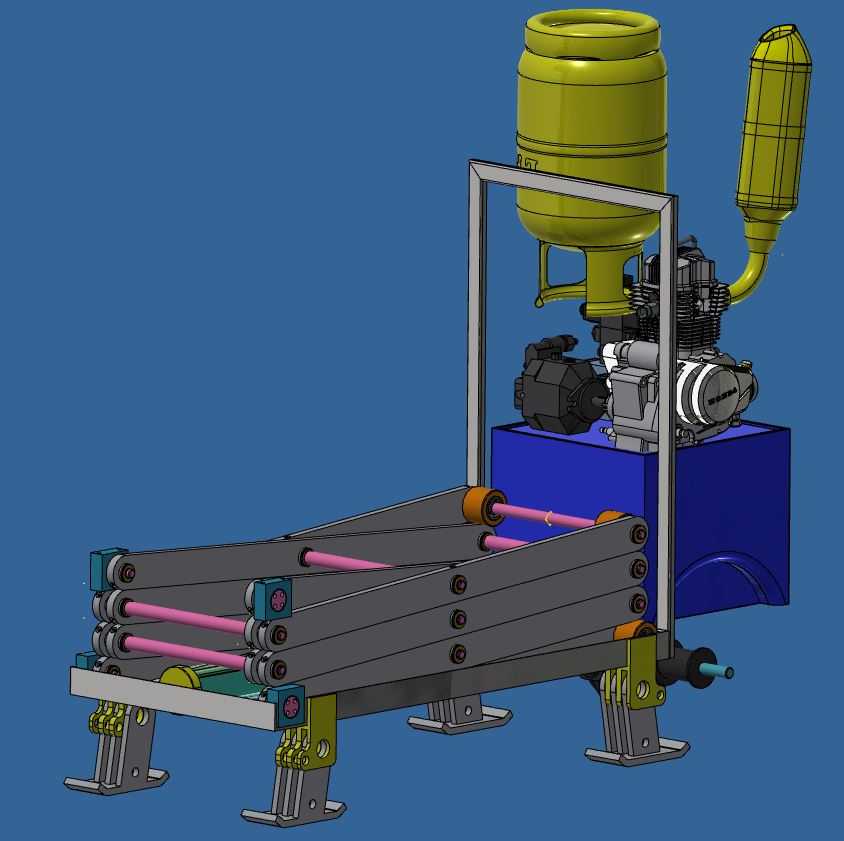

　　在车间产线对接、仓储物料周转、工位间工件转运的场景里，这类带辊道的移动式升降设备往往承担着衔接不同高度工位、灵活调整作业面高度的核心作用，区别于固定安装的升降台，它自带移动支撑结构，可根据生产排布的调整快速变换作业位置，适配多品种小批量的柔性生产需求，不需要做预埋基础或者固定地脚安装，转场时仅需调整支撑脚的高度即可完成设备就位，对于经常调整产线布局的机加工车间、装配班组来说，这类设备的适配性远高于固定式升降工位。从结构组成来看，设备的承载主体是多组平行排布的输送辊道，辊道采用悬臂式安装在两侧的型材支撑架上，辊道间距根据常见转运工件的底部支撑尺寸做了匹配设计，既保证工件放置时不会出现卡滞、歪斜，也尽可能减少辊子的数量来降低整体自重，辊道表面做了光滑处理，工件在辊道上平移时不需要额外施加过大的推力，操作人员可轻松推动百公斤级的工件在辊道上完成位置调整。设备的动力源采用气动系统搭配储气单元，压缩空气经过调压阀、控制阀组后驱动执行元件完成升降动作，相比液压驱动的方案，气动系统不存在液压油泄漏污染车间地面、污染工件的问题，在对洁净度有一定要求的装配车间、电子组件转运场景里更具优势，同时气动系统的响应速度更快，升降动作的启停更平顺，不会出现液压系统常见的爬行、沉降问题，系统自带的压力表可实时显示供气压力，方便操作人员在日常点检时快速判断系统工作状态是否正常，阀组上的手动调节旋钮可根据实际承载的工件重量调整升降速度，避免速度过快导致工件惯性移位。

　　升降导向部分采用方形型材做导向立柱，配合滑动支撑座保证升降过程中辊道面始终保持水平，不会出现偏载卡滞的问题，导向接触面预留了润滑脂加注空间，长期使用时可定期加注润滑脂减少磨损，延长设备的使用寿命。底部的支撑框架采用钢板焊接成型，整体做了应力释放处理，避免焊接变形导致的辊道水平度超差，四个支撑位置配备了可调高度的支撑脚，当设备移动到指定作业位置后，可调整支撑脚将底部脚轮抬离地面，保证设备在承载工件时不会出现滑移、晃动，支撑脚的底部配有橡胶减震垫，既可以增大与地面的摩擦力，也能吸收一部分工件放置时产生的冲击，避免冲击传递到地面影响周边精密设备的正常作业。设计过程中，首先根据目标转运工件的最大重量、常见外形尺寸确定了辊道的总长度、

　　宽度以及单根辊子的承载能力，核算了升降行程范围以覆盖常见的产线高度差，从最低的地面周转车高度到常规装配工作台的高度区间都能实现无缝对接，导向立柱的截面尺寸根据偏载工况下的抗弯强度做了选型计算，保证在工件放置在辊道最边缘位置时，导向结构的变形量控制在允许范围内，不会出现升降卡滞。气动系统的元件选型根据升降所需的最大推力做了匹配，同时预留了一定的动力余量，避免气压波动时出现举升力不足的问题，阀组的安装位置设置在设备侧面方便操作人员操作的高度，不需要弯腰或者抬手即可完成升降动作的控制，操作逻辑简单，新员工不需要长时间培训即可上手使用。设备的整体外形尺寸控制在紧凑范围内，宽度适配车间常见的人行通道宽度，转场移动时不需要拆解任何部件，

　　单人即可推动设备完成位置转移，安装边界上不需要额外预留过大的操作空间，设备就位后仅需在周边预留操作人员站立的空间即可正常使用，不会占用过多的车间生产面积。储气单元的容量匹配了单次全行程升降的耗气量，即使车间临时出现短时间的气压波动，也能完成至少一次完整的升降动作，避免工件停在半程位置引发安全隐患。整体结构没有采用复杂的异形零件，大部分结构件都采用标准型材和标准气动元件，后期维护时更换配件非常方便，不需要定制特殊加工件，降低了设备的全生命周期使用成本，辊道部分的辊子采用标准件装配，单根辊子出现磨损时可单独快速更换，不需要拆解整个辊道组，日常维护的工作量非常小。在实际使用场景里，这类设备常被用于机加工工位和热处理工位之间的工件转运，或者装配线上不同高度工位之间的工件过渡，当工件从高度较低的周转车转移到设备辊道上后，操作人员控制设备升降到和目标工位一致的高度，直接推动工件即可滑入目标工位，不需要借助行车或者叉车完成高度调整，大幅减少了工件转运的辅助时间，提升了整体生产效率，同时也减少了工件在吊装转运过程中出现磕碰损伤的概率。
