注入式齿轮传动模组结构设计方案

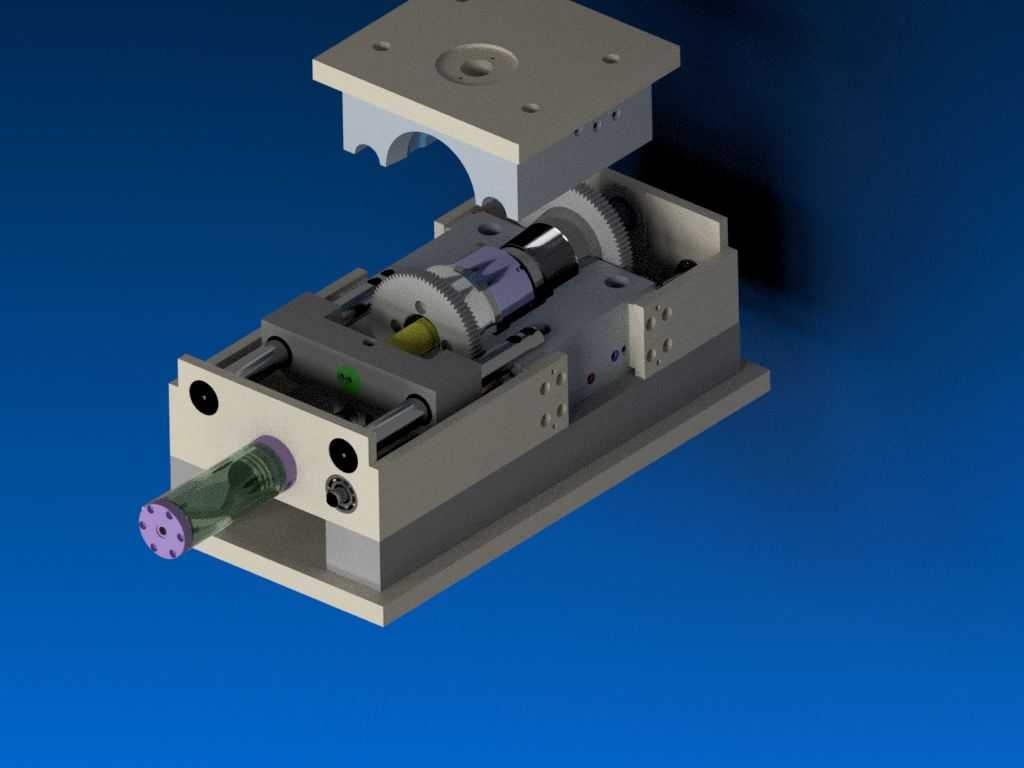

　　这套注入式齿轮传动结构，核心服务于小空间内的动力换向与扭矩传递场景，常见于小型自动化装配工位、精密送料机构、实验台动力输出单元这类对安装空间有严格限制的设备端。区别于常规外露式齿轮传动，该结构采用封闭腔体集成设计，所有传动齿轮、导向轴、输入输出端都整合在一体式金属壳体内，既可以避免车间加工产生的金属碎屑、切削液飞溅进入啮合区域造成齿面磨损，也能在腔体内部预填润滑脂，实现长时间免维护运行，减少设备日常点检的工作量。

　　从实际功能落地来看，输入端采用侧置伸出轴设计，轴端做了定位法兰结构，可直接对接伺服电机或者同步带轮的动力输出，不需要额外加装过渡连接座，能压缩整套传动单元的轴向安装尺寸。输出端从壳体前端伸出，轴端预留了工装安装位，可直接夹取执行端的夹具、压头或者送料拨轮，动力传递路径直接，没有多余的传动损耗。内部的齿轮组采用平行轴布置，啮合齿面做了修形处理，能降低高速运转下的齿面冲击，减少传动过程中的反向间隙，适配需要正反转频繁切换的工况，比如小型压装工位的往复动作、标签送料的间歇传动场景。

　　设计过程中优先考虑了安装适配性，底部的安装基板做了一体化铣削成型，基板上预留了多组标准安装孔位，孔位间距匹配常规工业铝型材的槽距，不需要额外加工转接板就能直接固定在型材机架或者设备台板上。上部的可拆卸端盖做了定位止口设计，拆装时不需要重新找正齿轮啮合位置，后期维护更换易损件时，拆开上端盖就能直接接触到内部齿轮组件，不需要将整套模组从设备上拆除，能大幅缩短设备停机维护的时间。端盖中部预留的安装位，可根据实际使用需求加装定位轴承或者检测元件，比如接入转速传感器实时监测输出轴转速，或者加装扭力限制器避免过载打齿。

　　两侧的导向轴采用双支撑结构，轴与壳体的配合处加装了耐磨轴套，既能承受传动过程中产生的径向载荷，也能保证齿轮啮合的中心距始终保持在设计公差范围内，避免长期运行后轴系偏移造成的齿面偏磨。壳体侧面预留的注油孔，可在不拆解结构的情况下补充润滑脂，适配长期连续运行的生产线工况。整套结构的外形轮廓做了倒角处理，没有尖锐突出的边角，安装调试时不会划伤操作人员，也能避免与周边设备的管线、结构件产生干涉。

　　在安装边界的考量上，整套模组的横向、纵向、竖向尺寸都做了紧凑化处理，输入轴与输出轴的中心高经过统一校准，对接动力端和执行端时不需要额外调整垫片来补偿高度差，安装时只需要将基板固定在预设位置，锁紧安装螺栓后就能完成动力对接，降低现场安装调试的难度。内部的齿轮参数匹配常规小功率动力单元的输出特性，可适配不同转速、扭矩的输入需求，通过更换不同齿数比的齿轮组，就能调整输出端的转速与扭矩，不需要改动外部壳体与安装结构，能快速适配不同工位的动力参数需求，减少非标设计的重复工作量。

　　结构上还做了密封设计，输入输出轴与壳体的配合处加装了密封圈，能阻挡外部的粉尘、水汽进入腔体内部，也能防止内部润滑脂渗漏污染周边的加工工件，适配有一定洁净度要求的装配工位，比如电子元器件组装、小型精密零件压装这类场景。整套结构没有多余的外置管线或者突出部件，整体集成度高，在狭小的设备安装空间内也能灵活布置，不会占用过多的设备内部空间，给其他功能组件留出足够的安装余量。
