注射模多联齿轮调节轴组件结构设计

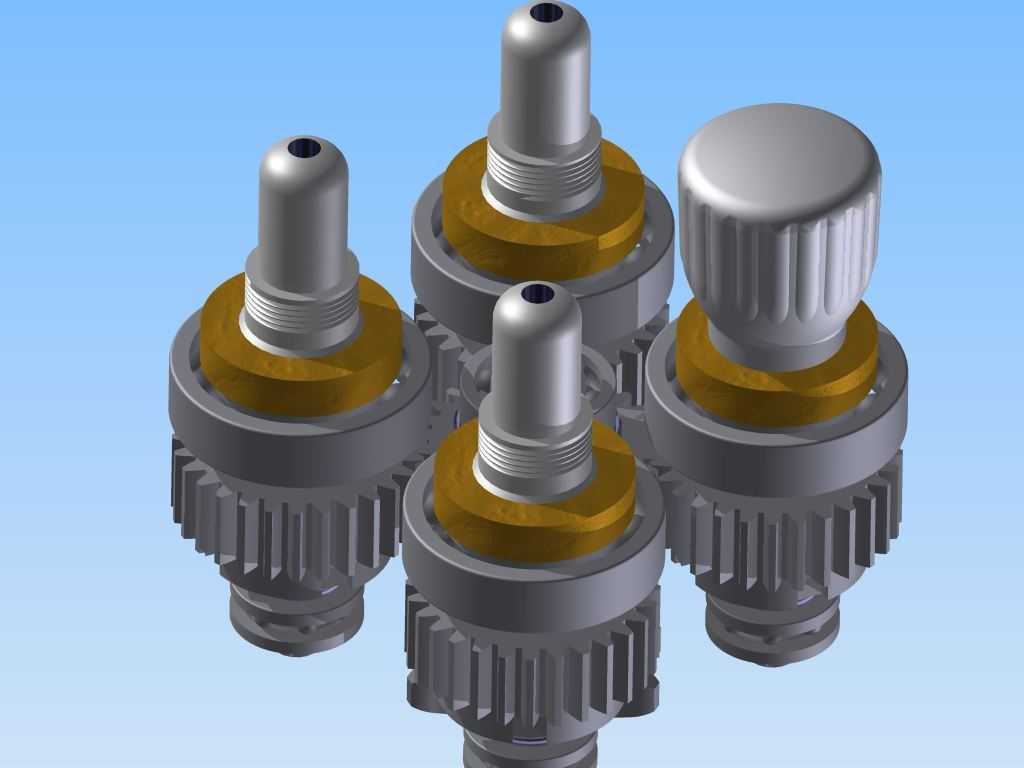

　　这套多联齿轮调节组件主要应用于小型精密注塑模具的模内调节工位，常见在多腔注射模的流道调节、脱模行程微调、嵌件定位精度校准场景中，整套组件由四个带齿轮基座的调节轴单元构成，其中一个单元配套滚花防滑旋钮，其余三个单元为带内孔的输出轴端，各单元的直齿圆柱齿轮相互啮合，实现单旋钮输入、多轴同步输出的调节动作，无需额外布置传动连杆或同步带，能在模具内部狭小的安装空间内完成多工位参数的同步调校，避免多调节点分别操作带来的参数偏差问题。

　　从实际使用场景来看，这类组件多安装在模具的动模侧安装板预留腔体内，齿轮基座的下侧直齿段完全参与啮合传动，上侧的铜质衬套段承担径向支撑与轴向限位作用，避免调节过程中轴体出现径向窜动，保证传动精度稳定。带滚花旋钮的单元作为动力输入端，滚花纹理采用轴向直纹设计，旋钮直径大于其余轴端的外径，方便操作人员在模具调试阶段徒手转动调节，无需借助额外扳手工具，旋钮与轴体采用过盈配合加止转扁位连接，长期反复调节也不会出现相对打滑的问题。其余三个输出轴端的中心设置轴向通孔，通孔内壁可根据实际需求加工内螺纹或者穿装定位销，直接对接模具内的流道调节阀芯、顶针行程挡块或者嵌件定位滑块，调节扭矩通过齿轮啮合直接传递到三个输出端，传动比为1:1，各轴的调节角度完全同步，能保证多腔模具各型腔的充模参数、脱模行程保持一致，减少多腔制品的成型品质差异。

　　设计过程中，各齿轮单元的齿形参数完全统一，模数选取适配模具内部小空间传动需求，齿宽与基座的支撑段长度匹配，保证啮合重合度满足手动调节的扭矩传递要求，不会出现打齿、卡滞问题。铜质衬套段的外径与模具安装板上的安装孔采用间隙配合，配合公差控制在手动装配可顺利推入的范围，同时预留润滑脂存储槽，长期开合模震动环境下也不会出现轴体卡涩。各轴的总长度控制在适配常规中小型注射模的安装厚度范围内，轴端伸出安装板的高度不超过模具安全间隙要求，合模过程中不会与定模侧部件发生干涉。安装边界上，四个齿轮单元的中心距完全按照齿形啮合的标准中心距设计，安装孔位在模具安装板上呈矩形排布，整套组件的最大外轮廓尺寸适配多数150-300吨锁模力注塑机对应的模具安装空间，不需要额外扩大模具的外形尺寸，不会增加模具的整体制造成本。

　　从结构可靠性角度，齿轮基座采用合金结构钢材质，齿面做高频淬火处理，表面硬度满足长期反复调节的耐磨要求，铜质衬套采用自润滑铜合金，在模具生产过程中温度升高到80-120摄氏度的工况下，依然能保持稳定的摩擦系数，不会出现热胀卡滞的问题。各轴的轴向限位通过衬套上下端面与安装板台阶面的配合实现，不需要额外加装卡簧或者压盖，减少零件数量的同时，也降低了模具维护时的拆装难度，日常保养只需要定期在齿轮啮合面与衬套配合面涂抹少量高温润滑脂，即可满足长期生产的使用需求。这套组件的结构设计充分考虑了模具内部的空间限制、工况温度、操作便利性与维护成本，相比传统的单轴分别调节结构，能将多腔模具的调试时间缩短60%以上，同时避免多轴调节不同步带来的成型缺陷，在小型精密多腔注射模，比如医疗耗材、精密电子接插件类模具中应用十分广泛。
